Групповые тракты высокого порядка. Плезиохронная цифровая иерархия

Тема: Технологии высокоскоростных сетей

Лекция № 3

Рассмотренная в предыдущих разделах система образования цифровых каналов ИКМ-30 породила целую иерархию цифровых систем с большим числом каналов: 120 (ИКМ-120), 480 (ИКМ-480), 1920 (ИКМ-1920) и 7680 (ИКМ-7680). Им соответствуют обозначения El, E2,

ЕЗ, Е4, Е5.

Эта система скоростей характерна для Европы и Южной Америки. Для США и Канады принята другая иерархия, обозначаемая DS1, DS2, DS3, DS4. В Японии используют еще одну, третью иерархию.

Таблица 1.1. Иерархия скоростей для многоканальных систем

В терминологии, принятой в технике телекоммуникаций:

0-й уровень — основной цифровой канал (ОЦК);

1-й уровень — первичный цифровой канал (ПЦК);

2-й уровень — вторичный цифровой канал (ВЦК);

3-й уровень — третичный цифровой канал (ТЦК);

4-й уровень — четвертичный цифровой канал (ЧЦК).

В международных системах появилась необходимость согласовывать информацию, пе­редаваемую в различных системах. Это обеспечивается с помощью добавления/изъятия вы­равнивающих битов. Если процедура согласования осуществляется от системы с относи­тельно меньшей скоростью к системе с большей скоростью, то в информацию добавляются по определенному закону выравнивающие биты. Они могут использоваться для передачи служебных сигналов. Обратный переход более сложен и приводит к уменьшению числа ис­пользуемых каналов в системе с большей скоростью.

После того, как цифровые системы начали интенсивно развиваться на магистральных направлениях, они стали применяться и на межстанционных линиях для отдельных при­кладных целей в станциях учреждений, а также для передачи данных. В процессе использо­вания выявился их основной недостаток. Он заключается в том, что для организации, пред­ставляющей в пользование цифровые каналы, наиболее выгодны системы с большим чис­лом каналов. Для потребителей, арендующих эти каналы, как правило, требуется лишь сравнительно небольшое их число.

К примеру, в крайнем случае, из системы уровня 4 (139264 кбит/с, для краткости далее все значения скоростей округляются) необходимо предоставить канал первого уровня. Для этого надо пройти 3 ступени демультиплексирования. Для обратной передачи информации необходимо также пройти три ступени мультиплексирования.

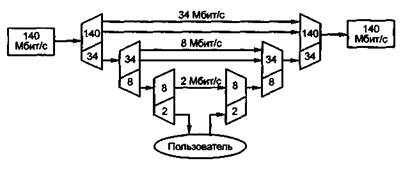

Рис. 1 Ввод/вывод потока пользователя 2 Мбит/с в поток 140 Мбит/с в PDH

На рис. 1. показано, как информация, содержащаяся в потоке 140 Мбит/с, доводится до потребителя, использующего тракт из 30 каналов (скорость 2 Мбит/с). Каждая из ступе­ней требует установки мультиплексоров/демультиплексоров, что делает такую систему эко­номически невыгодной. При каждом преобразовании требуется удаление/установка вырав­нивающих битов.
