Техника безопасности при работе спецагрегатов по освоению и ремонту скважин

Технические характеристики спецтехники, применяемых при освоении и ремонте скважин;

Основной принцип действия компрессорных установок;

Основные способы освоения новых скважин и испытание пластов;

1. Основные способы освоения новых скважин и испытание пластов.

В настоящие время существуют несколько способов испытания пластов и последующий вызов притока нефти при освоении скважин.

К настоящему времени разработаны испытатели пластов трёх типов:

- испытатели, спускаемые в скважину на колонне бурильных труб – трубные пластоиспытатели;

- испытатели спускаемые на кабели в скважину;

- испытатели спускаемые внутри бурильной колонны.

Особенно широко в России используют испытатели пластов, спускаемые в скважину на бурильных трубах – трубные пластоиспытатели.

Принцип работы трубного пластоиспытателя заключается в том, что при помощи пакера изолируют интервалы, подлежащие испытанию от остальной части ствола скважины. Под влиянием депрессии пластовые флюиды поступают в скважину, а из неё через фильтр в колонну бурильных труб. Глубинный манометр установлен в испытатели пластов записывает все происходящие изменения давления подаёт параметры на приборы агрегатов.

В состав испытания пластов входит система клапанов, управления которыми происходит с устья скважины:

- циркулирующий клапан;

- выпускной клапан;

- запорный поворотный клапан;

- уравнительный клапан.

В результате расшифровки всех данных получаю величины – пластовых давлений, проницаемости, продуктивности, мощности и другие параметры.

Все работы по СПО производятся спецтехникой применяемой при освоении и ремонте скважин.

После завершения всех технологических работ по бурению и вскрытию пластов наступает этап освоение (вызов притока нефти) скважин и сдачи их нефтедобывающим органам управления. Остановимся коротко на способах освоения скважин и технике, применяемой для этих целей.

После перфорации или вскрытия фильтра при манжетном цементировании или других операциях из пласта необходимо получить приток жидкости или газа.

Для того чтобы получить приток жидкости (газа) из пласта, необходимо или уменьшить высоту столба жидкости, или снизить её плотность. На этих операциях и основаны все известные методы освоения скважин.

1. Один из первых способов освоения скважин – понижение столба

жидкости в скважине при помощи желонки, называемый тартанием.

Освоение тартанием применимо в скважинах, в которых не ожидается

фонтанного притока нефти.

2. В скважинах, где ожидается фонтанный приток нефти, а также газа,

можно снизить уровень жидкости при помощи поршневания.

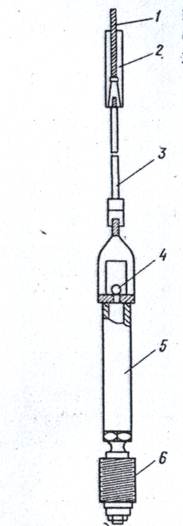

Рис. 7 Пршень

Поршень (рис. ХVI.7) состоит изполого плунжера 5, на нижнем конце которого угтановленыммaнжеты 6 (из нефтестойкой резины, прорезиненного ремня), а на верхнем — шариковый клапан 4.

Плунжер на резьбе присоединяют к грузовой штанге 3, которую в свою

очередь присоединяют к замку 2 для соединения с тартальным канатом 1.

3. В практике освоения скважин наиболее широко используется замена

бурового раствора (задавочной жидкости после подземного ремонта)

на жидкость меньшей плотности. В качестве жидкостей меньшей

плотности используют воду, воду, обработанную ПАВ, и нефти

Замена жидкости, находящейся в обсадной колонне, на ме­нее плотную дает возможность снизить давление на пласт на величину, равную произведению разности плотностей жидкости на высоту столба жидкости, соответствующую длину НКТ, спущенных в скважину.

4. Получение больших депрессий с помощью сжатого воздуха

с целью вызова притоками из пласта является одним из наиболее распространенных способов освоения глубоких скважин. При применении этого способа процесс осуществляется при оборудованном устье скважины, депрессия может быть создана плавно или резко, в соответствии с программой процесса.

Вытеснение жидкости сжатым воздухом. Наиболее распространены на промыслах передвижные компрессорные установки УПК-8-80 и КС-16-100 (ПКУ-16-100) со следующими параметрами:

Установка………………………………УПК-8-80 КС-16-100

Максимальное давление, МПа……….. 8 10

Производительность, м³/мин………… 8 16

Компрессоры используют для понижения уровня жидкости в скважине только после замены бурового раствора на воду.

5. Метод снижение уровня переключение потока широко применяют при компрессорной добыче, при пуске компрессорных скважин после подземного ремонта или остановки по другим причинам.

6. Нагнетания воздушных пачек – один из способов снижения уровня жидкости (воды) в осваиваемых скважинах. Технология процесса следующая. В затрубное пространство компрессором нагнетают сжатый воздух до максимального давления, затем закачкой в затрубное пространство жидкости проталкивают воздушную пачку до башмака НКТ. Воздух, поднимаясь по НКТ, снижает плотность находящийся там жидкости и вызывает падения давления нагнетания. Как только давления нагнетания станет меньше максимального давления компрессора, снова нагнетают газ, образуя вторую пачку. Чередуя эти операции, можно продувать скважины воздухом и создавать при этом большую депрессию на пласт.

7. Снижение уровня жидкости в скважине компрессором через пусковые

отверстия состоит в том, что жидкость, находящаяся в HKT, аэрируется воздухом через специальные отверстия, на­ходящиеся в муфтах НКТ. Первое отверстие делают на такой глубине от устья, которое может достигать сжатый воздух, закачиваемый компрессором.

8. При освоении скважин вместо пусковых отверстий могут быть применены пусковые клапаны, которые при определенных условиях закрываются.

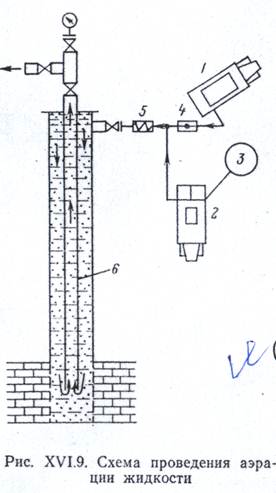

9. Способ аэрации жидкости широко применяют при освоении глубоких скважин. Процесс аэрации жидкости (рис. 9) основан на совместной работе компрессора 1 и наземного агрегата 2.

Насосны агрегат из ёмкости 3 подает воду в аэратор 5. Компрессор нагнетает сжатый воздух ваэратор через обратный клапан 4. В аэраторе происходит смешивание воды и воздуха, который частично растворяется в воде Смесь воды и воз­духа поступает и затрубное пространство и далее к башмаку НКТ 6.

При проведении аэрации давление на насосном агрегате не

должно быть выше максимального давления, развиваемого

компрессором.

10. В последнее время все шире распространяется снижение давления на пласт за счет использования для промывки пен. Пена представляет собой дисперсную систему газа в жидкости, в которой дисперсионная фаз - газ, а дисперсная среда жидкость. Для получения пены необходимо в жидкость вводить пенообразователь. Пенообразователями служат различные поверхностно-активные вещества (ПАВ): имеющие «Новость», и «Прогресс» сульфонол НП-З, ДС-РАС, ОП-7, ОП-10 и другие.
