Приводи (виконавчі механізми) пневматичні

Призначення й конструктивні особливості

Приводи запірно-регулюючих, регулюючих і запірних клапанів призначені для перетворення керуючого сигналу (пневматичного, електричне або механічного) у механічне переміщення штока привода, жорстко зв'язаного зі штоком клапана. Як правило наші клапани поставляються із пневматичними мембранними виконавчими механізмами (МІМ) або ручними приводами. За замовленням можуть бути встановлені електричні приводи будь-якого виготовлювача, як отчественного, так і закордонного.

У мембранних виконавчих механізмах (мал. 1, 2) тиск керуючого повітря впливає на мембрану 1, затиснуту по периметрі між кришками 2 і 3, і створює зусилля, що зрівнюється розміщеної в кронштейні 4 приводи пружиною 5. Таким чином, хід штока 6 привода пропорційний величині керуючого тиску. Твердість і попередній стиск пружини визначає діапазон зусиль привода й номінальний хід.

Мембранні виконавчі механізми можуть поставлятися у двох виконаннях. Якщо при відсутності керуючого пневматичного сигналу пружина висуває шток привода в крайнє нижнє положення, такий привод називається нормально-закритим (НЗ, мал. 1).

Якщо при відсутності керуючого пневматичного сигналу пружина втягує шток привода в крайнє верхнє положення, такий привод називається нормально-нормально-відкритим (АЛЕ, мал. 2).

Мембранні виконавчі механізми можуть бути укомплектовані ручними дублерами (бічними або верхніми), призначеними для керування клапаном при відсутності тиску в мережі керуючого повітря.

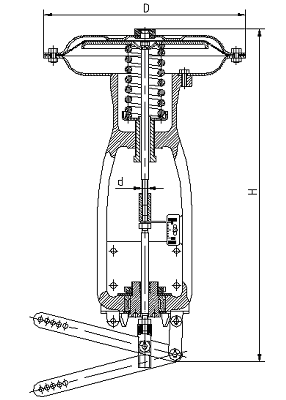

Рис 1. Пневмопривід НЗ

Рис 2. Пневмопривід АЛЕ

Таблиця 1. Основні технічні характеристики мембранних виконавчих механізмів

Ефективна площа мембрани, див2
Діаметр закладення, мм
Умовний хід штока, мм	5; 10; 16	16; 25	25; 40	40; 60
Вид дії	нормально-нормально-відкритий (АЛЕ) нормально-закритий (НЗ)
Діапазон температур навколишнього середовища, С и відносна середньорічна вологість, % для кліматичного виконання за ДСТ 15150: В УХЛ(1) УХЛ(2) Т	мінус 40...+70; 80% при 15 С мінус 50...+70; 80% при 15 С мінус 60...+70; 80% при 15 С мінус 10...+85; 80% при 27 С
Вхідний сигнал, МПа (кгс/см²): Номінальний Максимальний	0,02...0…0,1(0,2…1,0)
0,4(4)	0,25 (2,5)
Найбільше зусилля, необхідне для обертання на маховику дублера, кгс
Маса привода без додаткових блоків, кг		11,5

Ручний бічний дублер кріпиться на бічній поверхні кронштейна привода, а верхній ручний дублер - на кришці привода. Звичайно на приводах установлюються бічні дублери, при цьому із протилежної від дублера сторони кронштейна привода може бути встановлений блок кінцевих вимикачів або позиціонер. Якщо за умовами роботи клапана необхідна наявність обох цих приладів, то використовується верхній ручний дублер. Верхні дублери для нормально-нормально-відкритих і нормально-закритих пневматичних приводів різні, оскільки зворотний хід штока в них здійснюється за рахунок пружини привода (у цьому відмінність верхнього ручного дублера від бічного, котрий може управляти приводом і без пружини).

Ручні приводи (мал. 3б) забезпечують перетворення обертового руху маховика в поступальний рух штока привода.

Таблиця 2. Основні технічні характеристики ручних приводів

Тип привода	ПР 16	ПР 25	ПР 40	ПР 60
Умовний хід штока, мм
Найбільше зусилля, необхідне для обертання на маховику, кгс
Маса, кг	4,5	5,5
Діапазон температур навколишнього середовища, С и відносна середньорічна вологість, % для кліматичного виконання за ДСТ 15150: У УХЛ(1) УХЛ(2) Т	мінус 40...+70; 80% при 15 С мінус 50...+70; 80% при 15 С мінус 60...+70; 80% при 15 С мінус 10...+85; 80% при 27 С
