Конструкция мыши

Если перевернуть мышь вверх "брюшком" (рис.10), можно увидеть резиновый шарик, закрытый крышкой с круглым отверстием. Этот шарик (рис. 11) и есть главное действующее лицо. Хотя в шарике нет ни грамма электроники, но именно от его работы зависит — получит пользователь удовлетворение от работы на компьютере или будет вспоминать плохими словами его производителей и продавцов. Если шарик передает движение мыши курсору точно и без рывков, человек занимается своим делом, работая с мышью на подсознательном уровне. А вот если трудно установить курсор в нужное место, или он двигается рывками, то виноват в этом загрязнившийся шарик, впрочем, может быть вам вообще досталась мышь неудачной конструкции.

Рисунок 10 - "Брюшко" мыши

Когда вы ведете мышь по столу, шарик свободно вращается в любом направлении. Внутри же мыши находятся два пластмассовых валика с дисками (рис.11), которые снабжены прорезями или отверстиями для измерения координат X и Y. Валики расположены перпендикулярно друг другу (рис.11) и касаются поверхности резинового шарика. Скорость вращения валиков с дисками X и Y пропорциональна скорости движения мыши.

Для преобразования перемещения мыши в цифровые данные с двух сторон каждого диска установлены светодиод и фотоприемник. Отверстия или прорези в дисках модулируют световой поток, формируя поток импульсов. Сигналы от фотоприемников поступают на контроллер мыши (специализированная микросхема), который определяет как перемещается мышь — в каком направлении, с какой скоростью. Так как на каждой координате используются два фотоприемника, чаще всего, фотодиода, то направление вращения определяется по порядку засвечивания фотодиодов, а скорость, точнее, пройденное расстояние, рассчитывается по количеству импульсов от фотодатчиков.

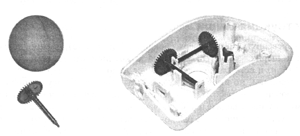

Рисунок 11 - Основные элементы мыши:

— шарик;

— валик с прорезями;

— "внутренний мир" мыши

Разрешение мыши, т. е. то, с какой точностью мышь фиксирует пройденное расстояние, измеряется в DPI (dot per inch — количество точек на дюйм) и зависит от конструкции мыши. Для большинства продаваемых сегодня манипуляторов "мышь" DPI находится в диапазоне от 200 до 900.

На рис.12 показана принципиальная электрическая схема одной из моделей мыши, в которой используется микросхема ЕМ84530 производства компании EMM (https://www.szxad.com). Информация о перемещении мыши и состоянии.ее кнопок передается по интерфейсу в компьютер, где подпрограмма BIOS, обрабатывая полученные данные, отвечает на соответствующие запросы операционной системы.

Так как шарик мыши выступает из корпуса на пару миллиметров, то механическая мышь правильно работает только на ровной поверхности, которая обеспечивает хорошее сцепление с резиновым шариком. При загрязнении поверхности шарика или неровной поверхности стола движение курсора на экране становится прерывистым. Для обеспечения нормальной работы мыши используют специальные коврики (Mouse Pad), покрытые пленкой с каким-либо рисунком. Применив такой коврик, можно более точно управлять движением курсора, а также уменьшить загрязнение шарика мыши.

Рисунок12 - Принципиальная электрическая схема мыши с микросхемой ЕМ84530

Совет

Коврик для мыши желательно примерно раз в год менять, т. к. он постепенно теряет форму, изгибаясь по краям, а шарик мыши следует регулярно промывать теплой мыльной водой или протирать спиртом, вынув его из корпуса. При большом беспорядке на рабочем столе, особенно, если тут же пить лимонад, кофе и крошить бутерброды, бытовая грязь попадает внутрь корпуса мыши, выводя из строя ее механику. Кроме того, активное использование мыши любителями компьютерных игр стачивает пластмассовые вкладыши на корпусе мыши, обеспечивающие правильный зазор между корпусом и поверхностью стола или коврика. Ремонт загрязненной мыши возможен, но лучше купить новую, т. к. истираются и внутренние пластмассовые узлы трения.
