Электрооптический амплитудный модулятор

Рассмотрим работу электрооптического амплитудного модулятора на основании векторов и матриц.

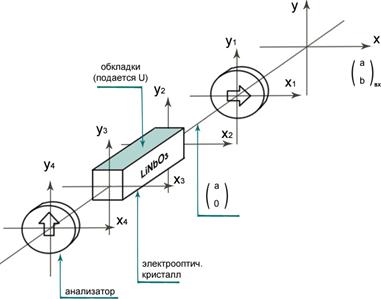

Электрооптический кристалл – ниобат лития (LiNbO₃), на его обкладки подается напряжение U, при этом кристалл превращается в электроуправляемую фазовую пластинку.

Для LiNbO₃ наведенные оси располагаются под углом в 45⁰ к полю.

Матрица в лабораторных осях (х,у):

Матрица оптического тракта: ,

Матрица поляризационного тракта:

- составляющая по оси у не постоянна, интенсивность зависит от .

=

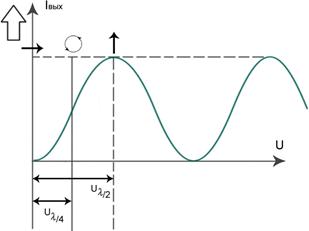

-интенсивность на выходе.

На выходе поляризация является линейной, но интенсивность меняется (на самом выходе системе, не с выходом пластины)
