Метод Диаграмма Парето

Рис.4. Диаграмма Исикавы

Диаграмма Исикавы

Метод стратификации

Стратификация - процесс сортировки данных согласно некоторым критериям или переменным, результаты которого часто показываются в виде диаграмм и графиков.

Осуществляется классификация массива данных в различные группы (или категории) с общими характеристиками, называемыми переменной стратификации. Важно установить, какие переменные будут использоваться для сортировки.

Стратификация - основа для таких инструментов как анализ Парето или диаграммы рассеивания.

Эту диаграмму из-за ее формы часто называют «рыбьей костью» или «рыбьим скелетом» или причинно-следственной диаграммой.

Схема представляет собой графическое упорядочение факторов, влияющих на объект анализа.

Диаграмма Исикавы служит для графического изображения взаимосвязи показателя качества продукции со всеми возможными причинами (рис.4).

1-3 – главные факторы (причины), влияющие на процесс;

4-10 – вторичные причины (4,5 воздействуют на фактор 1; 6,7 – на фактор 2; 8-10 – на фактор 3);

11-26 – факторы, влияющие на вторичные причины.

При вычерчивании схемы Исикавы следует выбрать один показатель качества или одно из следствий, которые необходимо проконтролировать, и поместить его справа в конце горизонтальной линии («хребет»).

Наносятся главные причины (причины уровня 1), влияющие на проблему, – «большие кости». Они заключаются в рамки и соединяются наклонными стрелками с «хребтом».

Далее к каждой первичной стрелке необходимо подвести стрелки второго порядка, к которым, в свою очередь подводят стрелки третьего порядка и т. д. до тех пор, пока на диаграмму не будут нанесены все стрелки, обозначающие факторы, оказывающие заметное влияние на объект анализа в конкретной ситуации. Каждая из стрелок, нанесенная на схему, должна представлять собой в зависимости от ее положения либо причину, либо следствие: предыдущая стрелка по отношению к последующей всегда выступает как причина, а последующая как следствие. В каждую границу факторов включаются конкретные причины, которые можно проконтролировать и принять мероприятия по их устранению

При рассмотрении схемы на уровне первичных стрелок факторов во многих реальных ситуациях можно воспользоваться предложенным самим Исикавой правилом «шести М» (правило расширено). Оно состоит в том, что в общем случае существуют следующие шесть возможных причин тех или иных результатов: материал (material), оборудование (machine) измерение (measurement), метод (method), люди (man), менеджмент (management). Все эти слова по-английски начинаются с буквы «М», откуда и пошло название данного правила.

Необходимо обеспечить правильную соподчиненность и взаимозависимость факторов, а также четкое оформление схемы, чтобы она хорошо смотрелась и легко читалась. Поэтому, независимо от наклона каждого фактора, его наименование всегда располагают в горизонтальном положении, параллельно центральной оси.

При построении диаграммы причин и результатов причины лучше объединять, рассматривая их в последовательности: от «мелких костей» к «средним» и от «средних» к «большим». С помощью схемы Исикавы можно не только определить состав и взаимозависимость факторов, влияющих на объект анализа, но и выявить относительную значимость этих факторов.

Диаграмма Исикавы составляется часто по методу мозгового штурма. С помощью схемы Исикавы необходимо выявить относительную значимость факторов, влияющих на объект анализа: каждому участнику группы, независимо от других членов, необходимо из полного состава факторов, указанных в схеме отобрать те, которые, по его мнению, оказывают наибольшее влияние на объект анализа в данной конкретной ситуации. Оценку можно производить в баллах.

Затем следует провести совместное обсуждение мнений участников анализа. В случае расхождения мнений относительно факторов, проводится второй тур определения значимости факторов, в ходе которого каждый член группы качества вновь, независимо от других, устанавливает на личном экземпляре схемы наиболее значимые факторы. Внимание необходимо сконцентрировать на тех стрелках-факторах, которые в конечном итоге получили наибольшее количество отметок.

Для исследования причин явления допустимо использовать и третьих лиц, не имеющих непосредственного отношения к работе, так как у них может оказаться неожиданный подход к выявлению и анализу причин, которого могут не заметить лица, привлеченные к данной рабочей обстановке.

При составлении причинно-следственной диаграммы последней стрелкой среди причин обязательно следует обозначить и «прочие», так как всегда могут остаться неучтенные факторы.

Обычно приемлемая точность результатов достигается после третьего тура анализа.

Необходимо на каждый показатель качества строить свою диаграмму причин и результатов.

Авторы метода: В. Парето (Италия), 1897 г, М. Лоренц (США), 1979 г.

Диаграмма Парето - инструмент, позволяющий выявить и отобразить проблемы, установить основные факторы, с которых нужно начинать действовать, и распределить усилия с целью эффективного разрешения этих проблем.

Различают два вида диаграмм Парето:

1. по результатам деятельности - предназначена для выявления главной проблемы нежелательных результатов деятельности;

2. по причинам - используется для выявления главной причины проблем, возникающих в ходе производства.

Принцип Парето (принцип 20/80) означает, что 20% усилий дают 80% результата, а остальные 80% усилий - лишь 20% результата.

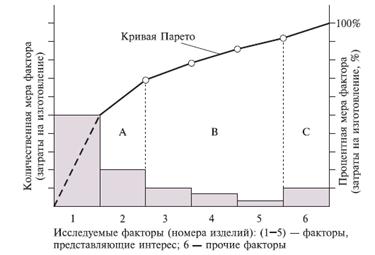

Рис.5 Диаграмма Парето

Общие правила построения диаграммы Парето

1. Решить, какие проблемы (причины проблем) надлежит исследовать, какие данные собирать и как их классифицировать.
2. Разработать формы для регистрации исходных данных (например, контрольный листок).
3. Собрать данные, заполнив формы, и подсчитать итоги по каждому исследуемому фактору (показателю, признаку).
4. Для построения диаграммы Парето подготовить бланк таблицы, предусмотрев в нем графы для итогов по каждому проверяемому фактору в отдельности, накопленной суммы числа появлений соответствующего фактора, процентов к общему итогу и накопленных процентов.
5. Заполнить таблицу, расположив данные, полученные по проверяемому фактору, в порядке убывания значимости.
6. Подготовить оси (одну горизонтальную и две вертикальные линии) для построения диаграммы. Нанести на левую ось ординат шкалу с интервалами от 0 до общей суммы числа выявленных факторов, а на правую ось ординат - шкалу с интервалами от 0 до 100, отражающую процентную меру фактора. Разделить ось абсцисс на интервалы в соответствии с числом исследуемых факторов или относительной частотой.
7. Построить столбиковую диаграмму. Высота столбца (откладывается по левой шкале) равна числу появлений соответствующего фактора. Столбцы располагают в порядке убывания (уменьшения значимости фактора). Последний столбец характеризует "прочие", т. е. малозначимые факторы, и может быть выше соседних.
8. Начертить кумулятивную кривую (кривую Парето) - ломаную, соединяющую точки накопленных сумм (количественной меры факторов или процентов). Каждую точку ставят над соответствующим столбцом столбиковой диаграммы, ориентируясь на его правую сторону.
9. Нанести на диаграмму все обозначения и надписи.
10. Провести анализ диаграммы Парето.

Анализ Парето ранжирует отдельные области по значимости или важности и призывает выявить и в первую очередь устранить те причины, которые вызывают наибольшее количество проблем (несоответствий).

При использовании диаграммы Парето, по оси абсцисс фиксируем причины возникновения проблем качества в порядке убывания вызванных ими проблем, а по оси ординат - в количественном выражении сами проблемы, причем как в численном, так и в накопленном (кумулятивном) процентном выражении.
