Геометрические фигуры

Чтобы нарисовать прямоугольник надо включить инструмент Прямоугольник (Rectangle), щелкнув по кнопке на панели инструментов. Теперь можно рисовать так же, как и в редакторе Paint — нажать левую кнопку в одном из углов прямоугольника, растянуть и отпустить.

Если при растяжении удерживать клавишу Shift, получается квадрат.

При нажатии Alt прямоугольник рисуется не из угла, а из центра (точки пересечения диагоналей).

Выберите на панели инструмент Круг и потащите указатель на рабочей области вправо и одновременно вниз. У Вас получилось некое подобие круга, а чтобы получился точно круг, то нужно плюс ко всему во время рисования зажать Shift. Вы наверно заметили, что под панелью инструментов когда выбрали "круг" появились дополнительные опции: они указывают цвет заливки и обводки. В результате рисования должно получиться:

1 – заливка

2 – цвет линий обводки

3 – толщина линий обводки

4 – вид линий обводки

5 – настройка линий обводки

Выделите объект инструментом выделение, то в панели "свойства" появиться следующее:

1 – высота объекта

2 – ширина объекта

3 – положение по оси Х

4 – положение по оси Y

Практическое применение инструментов «Свободное преобразование», «Средство массовой заливки» и «Преобразование градиентам»

1. Теперь вернёмся к нашему кругу и выделите его с помощью инструмента «Свободное преобразование»

Если перевести курсор в точку
1 – получаете возможность изменения размеров высоты
2 – изменение размеров ширины
3 – одновременно и ширина и высота
4 – вращение

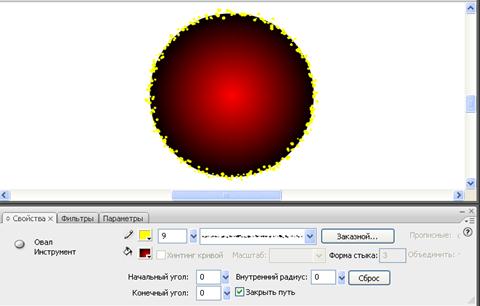

2. Залейте круг градиентом, для этого выберите инструмент «Заливка». А затем в панели «Свойства» или «Цвета» выберете цвет красный градиент

и щелкнете в центре вашего круга, получиться приблизительно

3. Подкорректируйте заливку, для этого выберете инструмент «Преобразование градиентам» с снова щелкнете в центр круга, появиться круг отражающий состояние заливки, им можно управлять (действие очень похоже на инструмент трансформация). Поэкспериментируйте.
