Тепловой расходомер


Принцип действия основан на измерении зависимого от расхода эффекта теплового воздействия на поток или тело, контактирующее с потоком.

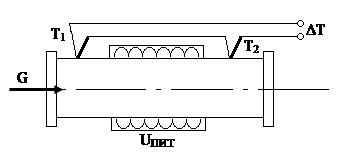

Зависимость перепада температур до и после участка нагрева связана с расходом следующей закономерностью:

DT = f(G), где DT = Т2 – Т1

где

N – мощность нагревателя;

СР – теплоемкость вещества при ;

К – поправочный множитель на неравномерность распределения температур.

При постоянной мощности нагревателя (UПИТ = const) количество тепла, забираемое потоком постоянно: G­ Þ T2(нагрев потока)¯ Þ DT ¯.

Для измерения больших расходов нагревают не весь поток, только часть, которую пропускают по байпасной трубке.

Недостатки: тепловое воздействие на измеряемый поток.
