Стыки крупноблочных стен Сопряжение стен и перекрытий

Крупные блоки укладывают друг на друга по слою раствора тол­щиной 10—20 мм с применением временных прокладок. Особенно ответственными местами в стенах из крупных блоков являются сты­ки. Их тщательное выполнение обеспечивает надежную воздухоне­проницаемость стен, предотвращает затекание дождевой воды, адля внутренних стен обеспечивается хорошая звукоизоляция (рис. 4.12).

По своему конструктивному решению вертикальные стыки бы­вают открытыми (с внутренней стороны) и закрытыми. Открытые стыки получаются между рядовыми блоками на глухих участках наружных стен. В этом случае паз, образованный четвертями смеж­ных блоков со стороны помещения, закладывают бетонными вкла­дышами, а получившийся колодец заполняют легким бетоном.

При стыковании поясных и перемычечных блоков, а также бло­ков внутренних стен имеющиеся на их боковых гранях пазы обра­зуют колодцы, которые заполняют легким бетоном или раствором. Такой стык называется закрытым.

Вертикальные стыки с обеих сторон предварительно заделывают уплотнительным шнуром, а затем зачеканивают на глубину 20—30 м густым раствором.

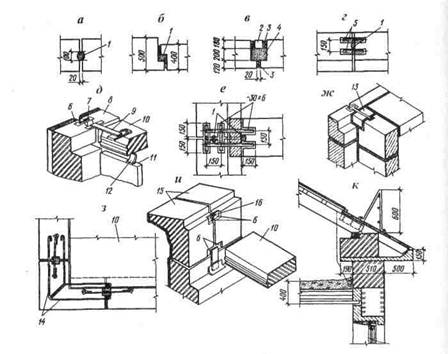

Рис. 4.12. Детали крупноблочных стен: а — закрытый стык блоков внутренних стен; б — то же простеночных

и подоконных блоков; в — открытый стык блоков наружных стен;

г — связь блоков наружных стен; д — связь перекрытий со стенами;

е — связь наружных и внутренних стен; ж — то же с применением

железобетонной шпонки; з — связь по верху перемычечных блоков

в наружном углу; и — деталь венчающего карниза стены

из легкобетонных крупных блоков; к — то же из кирпичных блоков;

1 _ цементный раствор; 2 — бетонный вкладыш; 3 — уплотнительный шнур

(пороизол) или зачеканка; 4 — легкий бетон; 5 — накладки; 6 — стальная

закладная деталь; 7 — сварной шов; 8 — блок-перемычка; 9 — анкер;

10 — панель перекрытия; 11 — перегородка; 12 - анкер перегородки;

13 — железобетонная шпонка; 14 — стальная связь наружного угла;

15 — карнизные блоки; 16 — стальная накладка

Рядовые блоки по длине стен скрепляют между собой анкерами из круглой стали диаметром 10 мм, привариваемыми к монтажным петлям блоков.

Перемычечные и поясные блоки соединяют между собой по всей длине наружных и внутренних стен накладками из полосовой ста­ли, привариваемыми к монтажным петлям или закладным деталям. Кроме того, производят анкеровку (соединение плит перекрытия с блоками), что обеспечивает жесткость здания.

Цокольные блоки устанавливают по слою гидроизоляции, рас­полагаемому по верхней выравнивающей поверхности фундамента.

Карнизные блоки крепятся анкерами к панелям перекрытия.

При устройстве балконов и лоджий предусматривают специаль­ные гнезда в блоках для плит.

В табл. 4.2 приведены технико-экономические показатели кир­пичных и крупноблочных зданий.
