Диодные генераторы

В СВЧ диапазоне генерация и усиление колебаний, помимо транзисторов, может осуществляться с помощью еще одной группы полупроводниковых приборов, объединяемых общим названием «генераторные диоды». К ним относятся: полупроводниковый прибор с междолинным переносом электронов, называемый диодом Ганна; лавинно-пролетный диод (ЛПД) и туннельный диод. В этих приборах используются объемные свойства полупроводникового материала для выполнения различных функций под влиянием внешних сил, например, под действием магнитного или электрических полей. СВЧ автогенераторы с такими приборами работают в диапазоне частот 1…150 ГГц и мощностью от мВт до 1кВт. Схемы генераторов различаются по способу питания и включения АЭ.

Наиболее распространенная схема

Постоянная составляющая проходит через КЦ.

Если плотность тока j уменьшается с ростом напряженности электрического поля Е, приложенного к полупроводнику, то такой полупроводник будет иметь так называемую отрицательную дифференциальную проводимость. При определенных условиях отрицательное сопротивление компенсирует сопротивление нагрузки.

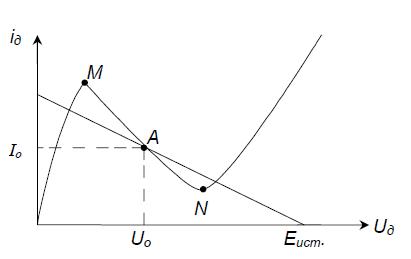

ВАХ тоннельного диода или диода Ганна
