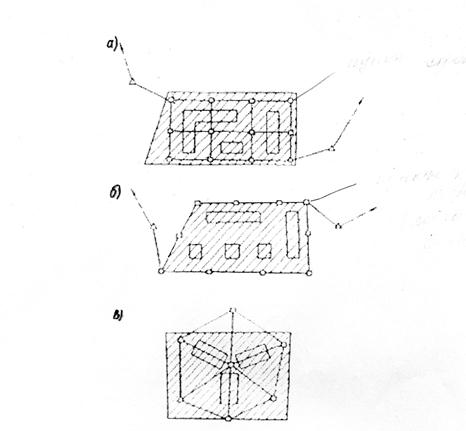

Рис.1 Схемы разбивочной сети строительной площадки в виде
а) строительной сетки
б) красных линий
в) центральной системы
- пункты разбивочной сети строительной площадки
- пункты государственной геодезической сети
- проектируемые здания

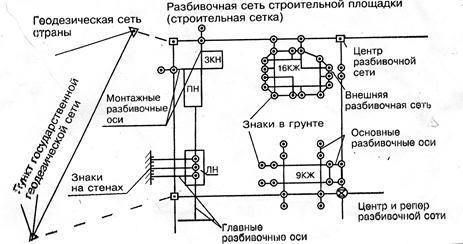

Геодезическая разбивочная основа для строительства здания и сооружения состоит из разбивочной сети строительной площадки, внешней разбивочной сети и разбивочных осей (рис.2)
Разбивочная основа строительной площадки может быть в виде:
- строительной сетки — для строительства промышленных комплексов и жилых массивов,
- линейно-угловых сетей микротриангуляции и микротрилатерации — для строительства сложных сооружений (объекты АЭС и ГЭС, мосты, станции метро);
- линий регулирования застройки — для строительства жилых и административных зданий;
-теодолитных ходов и засечек — для строительства инженерных сетей, дорог.
Чертеж разбивочной основы строительной площадки составляется в масштабе генплана и к нему прилагаются:
-данные о точности построения сети;
-описание и чертеж типовых знаков сети;
-пояснение принятой системы координат для данной строительной площадки;
-каталоги координат и отметок исходных пунктов;
-ведомости координат и отметок разливочной сети.
Чертеж высотной разбивочной основы в виде ходов нивелирования II, III и IV
классов может быть совмещен с чертежом плановой разбивочной сети или выпол-
нен на отдельном листе в масштабе генплана.
Внешняя разливочная сеть здания или сооружения создается для крупных и слож-
ных объектов, а также для зданий выше 9 этажей. Внешняя разливочная сеть зда-
ния или сооружения представляет собой систему плановых и высотных знаков,
закрепляющих разбивочные (главные, основные, монтажные) оси и нивелирные
пункты, геометрически связанных между собой и определяющих их координаты
Х, Уи высоты Н.
Для простых сооружений и зданий в 9 этажей и ниже на местности от разби-
вочной сети строительной площадки закрепляют знаками разбивочные оси.
Разбивочными осями могут быть главные, основные или монтажные линии, координаты конечных точек которых не определяются. При сложной конфигура-
ции и значительных размерах здания и сооружения закрепляют главные или мон-
тажные оси, а при строительстве небольших зданий и сооружений — основные
оси. Главными осями являются линии симметрии здания или сооружения, основными – линии, образующие контур здания или сооружения, а монтажными-
- линии, определяющие положение здания, сооружения или конструкции относительно главных или основных осей.
В общем виде геодезическая разбивочная основа состоит:
-
из разбивочной сети, внешней сети и разбивочных осей — для крупных и сложных объектов, а также для зданий выше 9 этажей;
-из разбивочной сети и paзбивочных осей — для простых сооружений и зданий в 9 этажей и ниже.
Черт.2. Схемы разбивочной сети здания а - внешней; б – внутренней
Условные обозначения:
- репер, совмещенный с осевым знаком;
- временный осевой знак, конструкция которого приведена в обязательном приложении 11;
- постоянные осевые знаки, конструкции которых приведены в обязательных приложениях 7-10;
О - осевой знак на здании;
- пункты разбивочной сети строительной площадки;
- пункты государственной геодезической сети.
Требования к точности разбивочной сети Таблица 1.
| Характеристика объектов строительства | Величины средних квадратических погрешностей построения разбивочной сети строительной площадки | ||
| угловые измерения, с | линейные измерения | Определение превышения на 1 км хода, мм | |
| Предприятия и группы зданий (сооружений) на участках площадью более 1 км2; отдельно стоящие здания (сооружения) с площадью застройки более 100 тыс. м2 Предприятия и группы зданий (сооружений) на участках площадью более 1 км2; отдельно стоящие здания (сооружения) с площадью застройки от 10 до 100 тыс.м2 Отдельно стоящие здания (сооружения) с площадью застройки менее 10 тыс. м2; дороги, инженерные сети в пределах застраиваемых территорий Дороги, инженерные сети вне застраиваемых территорий; земляные сооружения, в том числе вертикальная планировка |     |
Таблица 2.
| Характеристика зданий, сооружений, строительных конструкций | Величины средних квадратических погрешностей построения внешней и внутренней разбивочных сетей здания (сооружения) и других разбивочных работ | ||||||
| линейные измерения | угловые измерения, с | определение превышения на станции, мм | определение отметки на монтажном горизонте относительно исходного, мм | передача точек, осей по вертикали, мм | |||
| Металлические конструкции с фрезерованными контактными поверхностями; сборные железобетонные конструкции, монтируемые методом самофиксации в узлах; сооружения высотой св. 100 до 120 м или с пролетами св. 30 до 36 м |  | Числовые значения погрешностей следует назначать в зависимости от высоты монтажного горизонта (согласно обязательным приложениям 4 и 5) | |||||
| Здания св. 15 этажей, сооружения высотой св. 60 до 100м или с пролетами св. 18 до 30 м | | - | - | ||||
| Здания св. 5 до 15 этажей, сооружения высотой св. 15 до 60 м или с пролетами св. 6 до 18 м | | 2,5 | - | - | |||
| Здания до 5 этажей, сооружения высотой до 15 м или с пролетами до 6м |  | 30 | 3 | - | - | ||
| Конструкции из дерева; инженерные сети, дороги, подъездные пути |  | - | - | ||||
| Земляные сооружения, в том числе вертикальная планировка |  | - | - | ||||
| Примечания: 1. Величины средних квадратических погрешностей (гр.2 и 4) назначаются в зависимости от наличия одной из характеристик, указанных в rp.1; при наличии двух и более характеристик величины средних квадратических погрешностей назначаются по той характеристике, которой соответствует более высокая точность. 2. Точность геодезических построений для строительства уникальных и сложных объектов и монтажа технологического оборудования следует определять расчетами на основе специальных технических условий и с учетом особых требований к допускам, предусматриваемых проектом. | |||||||
2.11. Закрепление пунктов геодезической строительной основы для строительства надлежит выполнять в соответствии с требованиями нормативных документов по геодезическому обеспечению строительства, утвержденных в установленном порядке.
Знаки закрепления основных или главных разбивочных осей зданий (сооружений) приведены в рекомендуемых
приложениях 7-11.
2.12. Места закладки геодезических знаков должны быть указаны на стройгенплане проекта организации
строительства, а также на чертежах, необходимых для производства работ по планировке и застройке
территории строительства.
2.13. Заказчик обязан создать геодезическую разбивочную основу для строительства и не менее чем за 10 дней до начала выполнения строительно-монтажных работ передать поэтапно подрядчику техническую документацию на нее и закрепленные на площадке строительства пункты основы, в том числе:
а) знаки разбивочной сети строительной площадки;
б) плановые (осевые) знаки внешней разбивочной сети здания (сооружения) в количестве не менее четырех на каждую ось, в том числе знаки, определяющие точки пересечения основных разбивочных осей всех углов здания (сооружения); количество разбивочных осей, закрепляемых осевыми знаками, следует определять с учетом конфигурации и размеров здания (сооружения); на местности следует закреплять основные разбивочные оси, определяющие габариты здания (сооружения), и оси в местах температурных (деформационных) швов, главные оси гидротехнических и сложных инженерных сооружений;
в) плановые (осевые) знаки линейных сооружений, определяющие ось, начало, конец трассы, колодцы
(камеры), закрепленные на прямых участках не менее чем через 0,5 км и на углах поворота трассы;
г) нивелирные реперы по границам и внутри застраиваемой территории у каждого здания (сооружения) не менее одного, вдоль осей инженерных сетей не реже чем через 0,5 км;
д) каталоги координат, высот и абрисы всех пунктов геодезической разбивочной основы.
2.14. Приемку геодезической разбивочной основы для строительства следует оформлять актом (согласно обязательному приложению 12).
2.15. Принятые знаки геодезической разбивочной основы в процессе строительства должны находиться под наблюдением за сохранностью и устойчивостью и проверяться инструментально не реже двух раз в год (в весенний и осенне-зимний периоды).
