Приборы и инструменты для геодезических работ

Краткое содержание перечисленных документов

СНиП 3.01.03-84 рассматривает четыре вида геодезических работ(см. гл. 1) и

поясняет их приложениями 1...15, в которых указываются условия обеспечения

точности измерений, схемы разбивочных сетей, конструкции знаков для закреп-
ления основных или главных разбивочных осей зданий, акт приемки-передачи геодезических работ, исполнительные схемы и чертежи.

Пособие к СНиП 3.01.03-84 детально излагает содержание проекта производ-
ства геодезических работ (ППГР) и пятый вид геодезических работ. В ППГР разбираются объем, методы, точность, сроки и стоимость геодезических работ.

СНи П 3.01.01-85 рассматривает организацию строительного производства в десяти главах и восьми приложениях. В главах излагаются подготовка, организация и управление производством, материально-техническое обеспечение, качество работ и охрана окружающей среды. В приложениях даны состав и содержа-
ние ПОС и П ПР, акты по присму и передаче работ, конструкций и др.

Пособие с СНиП 3.01.01-85 подробно изучает содержание ПОС и ППР, в ПОС; приводятся указания о построении геодезической разбивочной основы применении специальных геодезических приборов и особенности по методике измерений. В геодезической части ППР описаны технологические карты отдельных ви-
дов геодезических работ, схемы размещения знаков по закреплению осей, точность
и условия выполнения геодезических работ.

В трех других документах (СНиП 3.01.04-87, СНиП 3.02.01-87, СНиП 3.03.01-
87) приведены предельные отклонения на производство и приемку отдельных ви-
дов работ, указывается контроль (метод, объем, вид регистрации).

Документы ГОСТ 21779-82, ГОСТ 21780-83, ГОСТ 23615-79, ГОСТ 23616-79
представляют взаимосвязанную систему, учитывающую проектирование зданий,
изготовление элементов, выполнение разбивочных и строительно-монтажных
работ.

В СНиП допустимая точность измерений и работ формируется через предель-
ные отклонения (погрешности), а в ГОСТ — через допуск. Эти характеристики
точности геометрического параметра показаны на рис. 1, где:

L₀, — проектный (номинальный) размер;

l_i; — действительный размер при измерении или отложении;

δ_i; — действительное отклонение.

Действительное отклонение:

(1)

Если > „то — положительное отклонение, а если <, то– отрицательное отклонение.

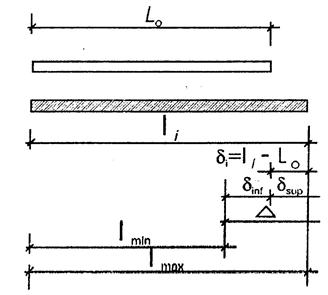

Рис.1. Характеристики точности геометрических параметров.

Суммарное значение абсолютных предельных допустимых отклонений (- нижнее, - верхнее) есть допуск Δ, т.е.

(2)

Допуск можно определить из минимального и максимального nредельныx допустимых размеров:

(3)

По теории вероятностей в качестве предельной погрешности для данной серии погрешностей принимается утроенный стандарт y, или

(4)

Для повышения требований к точности измерений и контроля за предельную
погрешность принимают 2σ.

Так как стандарт σ равняется средней квадратической погрешности т (по ус-
ловию уравнения Гаусса), то среднюю квадратическую погрешность можно рас-
сматривать как экспериментальную оценку теоретической величины, т. е. стан-
дарта, и представить предельную погрешность как

(5)

а среднюю квадратическую погрешность определять по формуле

где- суммы квадрата случайных погрешностей при i = 1, 2, …., n (n – число измерений).

Все приборы и инструменты, применяемые для измерений и контроля, можно
разделить на четыре группы:

- обычные геодезические приборы;
- специальные геодезические приборы;
- малые контрольные приборы;
- приспособления и устройства.

Названия, шифры и документы, определяющие применение тех или иных при-
боров, даны в табл. 2. Геодезические приборы и инструменты должны быть пове-
рены (проверены и исправлены).

Геодезические работы в строительстве линейных сооружений, монтаже подкрановых путей, вертикальной планировке целесообразно выполнить лазерными приборами.

Таблица 2. Приборы и инструменты для геодезических работ

NR П/П	Группа приборов и инструментов	Название, шифр	Документы, определяющие применение
	Обычные геодезические	Теодолиты: 2Т30, 4T30П, 4Т15П, Т5,	ППР, геодезическая часть
	приборы	ЗТ5КП.
		Нивелиры: НЗ, 2Н-ЗЛ.
		Ленты: ЛЗ-20, ЛЗШ-50.
		Рулетки: 20, 30,50 м
	Специальные	Приборы вертикального проектирования.	ПОС, геодезическая часть
	геодезические приборы	Лазерные визиры,
		нивелиры, теодолиты: ЛВ, ЛН, ЛТ
	Малые контрольные приборы	Отвес, рейка-отвес, уровни, ватерпас	Заявки на изготовление
			подрядчиком
	Приспособления	Шаблоны, кондукторы	Заявка на изготовление
	и устройства		подрядчиком
