ЛЕКЦИЯ 4
ГЕОДЕЗИЧЕСКАЯ ОПОРНАЯ
СЕТЬ
1. Общие сведения об опорных сетях
2. Характеристика геодезических
опорных сетей
Одной из задач инженерной геодезии является изображение земной поверхности в
виде планов, профилей, т.е. выполнение съемки местности и отображение результатов
съемки на бумаге.
Всякая топографическая съемка должна базироваться в точках, закрепленных на
местности, плановое и высотное положения которых (Х, У, Н) известны в единой системе
координат. Такие точки называются опорными пунктами. Совокупность этих пунктов
составляет опорную сеть. Положение опорных пунктов может быть определено
астрономическим или геодезическим способом.
Астрономический способ заключается:
1) в определении геодезических координат (В, L) каждого пункта путем
наблюдения небесных светил и определения геодезических азимутов (А) направления на
пункты.;
2) в пересчете (В, L, А) в прямоугольные координаты (Х, У,) дирекционных углов
(Т) направлений.
Достоинства:
— независимость определения координат
|
|
|
Недостатки:
— значительный объем полевых и вычислительных работ и значительные
временные затраты.
Геодезический способ заключается в том, что:
1) из астрономических наблюдений находят прямоугольные координаты лишь
одного (исходного) пункта системы.
2) Остальные пункты опорной сети связываются с исходным путем выполнения на
земной поверхности измерений сторон и углов геометрических фигур, вершинами
которых являются опорные пункты.
Достоинства:
— ограничивает накопление погрешностей;
— надежный контроль;
— выполнение работ можно проводить на разных участках.
Опорные сети, координаты пунктов которых определены геодезическим способом
в единой системе координат, носят название геодезических опорных сетей.
Геодезический способ создания опорной сети на территории нашей страны
является основные.
Основу общегосударственной системы координат составляют:
- эллипсоид Красовского: (а = 6 378 245 м, а = 1:298,3);
- геодезические координаты Пулковской обсерватории (В=59
46'15", L=3019'28");
- геодезический азимут с сигнала Пулкова на сигнал Бугры равен 12106'42";
- Балтийская система определения высот;
- прямоугольные координаты Пулковской обсерватории, вычисленные в
равноугольной поперечной цилиндрической проекции Гаусса (система координат 1942г.)
Принцип развития геодезических сетей «от общего к частному». Ее построение
осуществляется несколькими ступенями: от высшего класса к низшему, от крупных
измерений к более мелким, от более точных измерений к менее точным.
Пункты высшего класса располагаются на больших расстояниях (до 20 — 30 км)
друг от друга и затем последовательно сгущаются путем развития между ними сетей
более низких классов (1 = 2 — 5 км).
|
|
|
Такой подход позволяет в сжатые сроки распространить единую систему
координат на всю территорию страны.
Классификация геодезических опорных сетей?
1. По положению:
— плановые (Х, У, H);
— высотные (Н).
2. По точности и назначению:
— государственные геодезические сети (ГГС);
— геодезические сети сгущения (ГСС);
— съемные геодезические сети (СГС).
Закрепление и обозначение на местности пунктов геодезической сети
Пункты ГГС (плановые пункты):

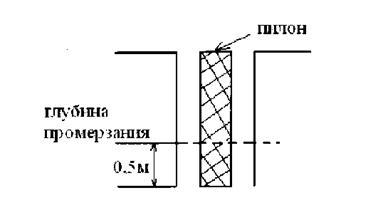

— пункты ГГС 1 — 4 классов закрепляются на местности подземными центрами, что обеспечивает их постоянную сохранность. Тип центра зависит от физико-географических условий региона. Подземный центр — это,
как правило, железобетонный столб (пилон), закладываемый на 0,5 м ниже глубины
промерзания грунта.

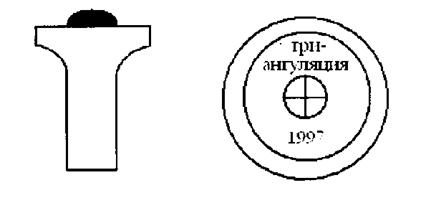

— в верхнюю часть центра бетонируется чугунная отливка:
— над отливкой может насыпаться грунт слоем 10-15 см
— точка на пересечении рисок на марке является центром геодезического пункта
— в 1,5 м от центра устанавливается опознавательный столб с охранной плитой
— вблизи каждого пункта на расстоянии 0,5 — 1 км устанавливаются два ориентирных пункта — два бетонных или деревянных стоба.
Пункты ГСС:
— закладываются центры в виде бетонных, деревянных столбов или металлических труб, закладываемых на глубину до 1м. (Инструкция СН 212-73) сохранность пунктов должна быть обеспечена в течение нескольких лет (длительная сохранность).
