— закрепляются временными знаками
— знаки изготавливаются из деревянных кольев или металлических труб длиной до 50 см, которые забиваются вровень с землей (2 — 3 см над поверхностью земли)
— центром знака служит вбитый гвоздь в торец столба или насечка
— для отыскания такого знака рядом с ним забивают кол-сторожок высотой 30 см
— знак окапывают канавкой диаметром 1 м.
Для обеспечения взаимной видимости между смежными пунктами ГГС при
выполнении угловых и линейных измерений над центрами устанавливают геодезические
знаки.

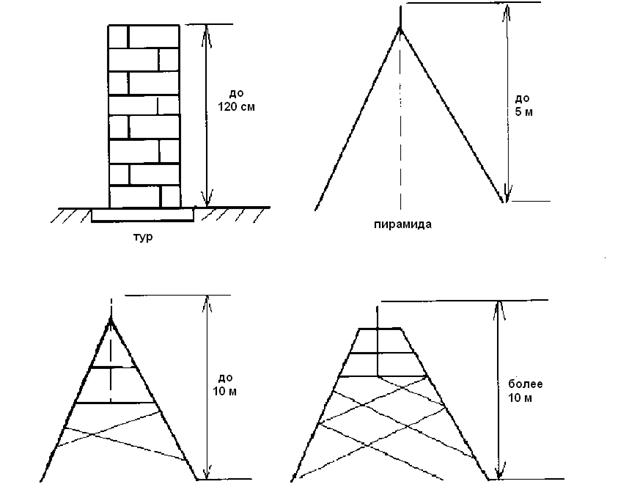

Типы наружных геодезических знаков:
- туры
- пирамиды
- простые сигналы
- сложные сигналы
Наружными знаками для центров ГСС служат:
— вехи
— простые пирамиды
На пунктах съемочного обоснования могут устанавливаться вехи.

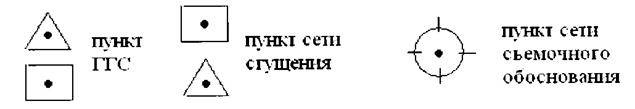

Обозначение пунктов на картах, планах:
Пункты высотной сети:
1) Нивелирные ходы всех классов для сохранения их длительное время на местности закрепляют постоянными знаками — реперами, марками.
Репер — нивелирный знак, закладываемый в грунт или здание, сооружение (грунтовьтй или стенной репер).
|
|
Марка — нивелирный знак, закладываемый в стены сооружений.
- марки и реперы отливаются из чугуна
- марки закладываются над поверхностью земли на высоте до 1,5м; реперы стенные — на высоте 0,5м.

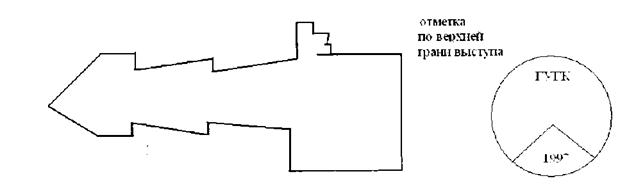

Стенная марка:
Стенной репер:
Грунтовый репер с чугунной отливкой:
2) Сети сгущении закрепляют также грунтовыми или стенными реперами или
марками. Глубина установки 1,0м.
3) Съемочную сеть закрепляют временными знаками: деревянными столбами,
металлическими трубами, кольями, гвоздями.

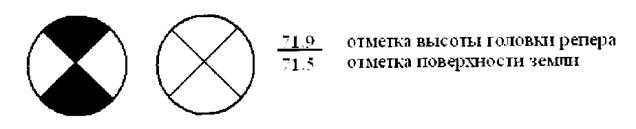

4) Обозначение на карте:
2-йвопрос. Характеристика геодезических опорных сетей
Краткая характеристика ГГС
ГГС — является главной геодезической основой топографических съемок всех
масштабов; выполнения инженерных работ.
ГГС включает в себя:
1) — плановые сети 1, 2, 3, 4 классов
2) — высотные нивелирные сети I, II, III и IV классов.

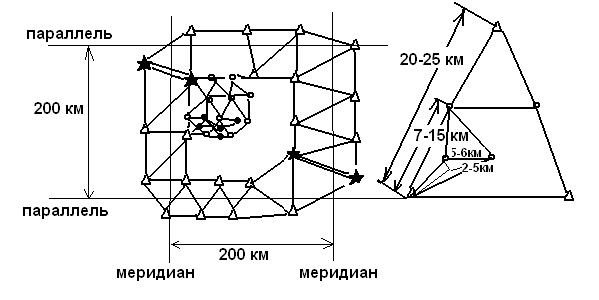

Принпипиальная схема построения плановой государственной геодезической сети
Замкнутый полигон периметром 800-1000 км
Условные обозначения:
- пункты 1-класса
- пункты 2-класса
- пункты 3-класса
— координаты начального пункта и дирекционный угол начального направления определяются астрономическим способом
— базис измеряется непосредственно
— длины других сторон в треугольнике определяются по теореме синусов
— координаты вершин остальных треугольников вычисляют, решая ПГЗ.
Трилатерация. Используется для развития сетей 3, 4 классов.
Так же, как и триангуляция на местности образуется система треугольников- трилатерационный ряд.
|
|
— в треугольниках измеряют длины сторон, а не углы
(радиодальномером, светодальномером)
— углы находят по теореме косинусов
— координаты вершин находят путем решения ПГЗ.

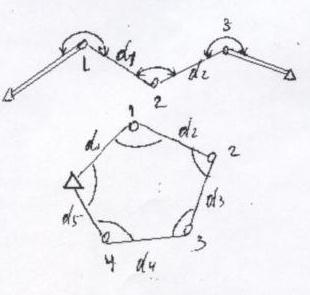

Полигонометрия. Применяется для развития сетей всех классов в лесисто-
равнинной местности.
На местности прокладываются замкнутые или разомкнутые многоугольники
(ходы).
1) — на местности измеряют:
горизонтальные углы между соседними сторонами
2) — расстояние между точками (длины сторон d)
3)— Координаты точек вычисляют решением ПГЗ.
Геодезические засечки. Применяются в отдельных случаях по условиям местности и общей обстановки.
2) Пункты II класса:
опорные пункты 1 кл.
l =7-20 км
3) Пункты III класса:
опорные пункты 1,2 кл.
l =5-8 км
4) Пункты IV класса:
опорные пункты 1,2,3 кл.
l =2-5 км
В справочной литературе приводятся такие характеристики ГГС:
- плотность 1 пункта на км2
- среднее расстояние между пунктами
Развитие геодезических систем сгущения ГГС
1. ГСС развиваются на основе ГГС силами ведомственных организаций
2. Назначение ГСС:
- для обоснования крупномасштабных съемок (1: 10000 — 1: 25 000), когда
плотность пунктов 1 — 4 кл. недостаточна.
- для выполнения инженерно-геодезических задач по обеспечению строительства.
З.Методы развития: -триангуляция
-полигонометрия
- геодезические засечки.
4. По точности ГСС подразделяются на разряды: 1-й и 2-й.
