Электромагнитные приборы

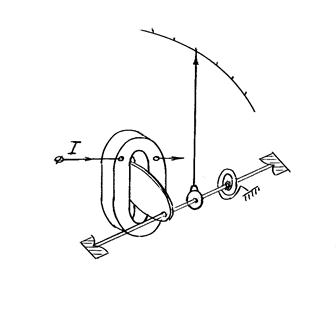

В приборах этой системы подвижная часть измерительного механизма отклоняется в результате взаимодействия магнитного поля катушки с протекающим по ней током и ферромагнитного сердечника (пластины). Принципиальная схема электромагнитного прибора показана на Рис. 4.3.




Рис.4.3

Измерительный механизм прибора состоит из плоской катушки 1 и лепестка 2 из ферромагнитного материала, эксцентрично расположенного на оси со стрелкой. Вращающий момент создается электромагнитной силой, возникающей при втягивании лепестка магнитным потоком, созданным током катушки. Подвижная часть измерительного механизма поворачивается до тех пор, пока вращающий момент не станет равным противодействующему моменту, созданным спиральной пружиной.

Вращающий момент можно определить из уравнения Лагранжа второго рода:

, где – электромагнитная энергия катушки,

I - ток катушки,

L- индуктивность катушки.

Уравнение шкалы прибора получим из равенства Мвр = Мпр.

Из уравнения 4.2 можно сделать следующие выводы:

1. первопричиной отклонения подвижной части измерительного механизма является среднеквадратическое (действующее) значение тока,




2. шкала прибора неравномерная и определяется квадратичной зависимостью от тока и переменным значением отношения ,

3. измеряется как постоянный, ток и переменный ток.

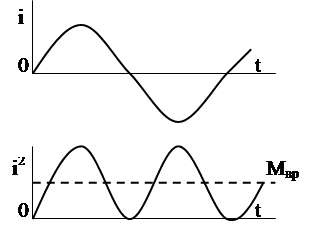

Последний вывод следует из временных диаграмм (Рис.4.5), где изображены ток катушки i, изменяющийся по синусоидальному закону и квадрат тока i2 , представляющий кривую изменения мгновенного значения вращающего момента. Среднее значение кривой i2 – это среднее значение Мср вращающего момента Мвр, имеющего положительный знак.





Рисунок 4.4
