Цифровые измерительные приборы

Определение: цифровые измерительные приборы (ЦИП) – это средство измерения в котором измеряемая аналоговая величина автоматически в результате цифровой обработки преобразуется в код с выводом информации на цифровое отсчетное устройство (ЦОУ).

Достоинства ЦИП:

- объективность отсчета,

- высокая точность измерения (до 0,005%),

- широкий диапазон измеряемых значений напряжений,

- большое входное сопротивление,

- индикация результатов измерений в цифровой форме,

- возможность автоматического выбора пределов измерений,

- возможность вывода информации на цифропечать,

- возможность совместной работы с ЭВМ,

- возможность автоматического введения поправки, установки нуля и калибровки,

- возможность использования в схеме прибора микропроцессора для обработки результатов многократных измерений.

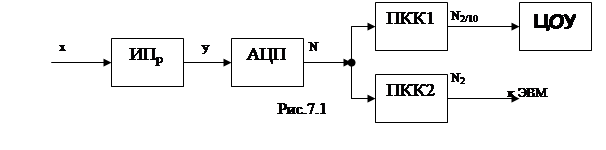

Обобщенная блок-схема цифрового измерительного прибора.


Блок-схема ЦИП, представленная на рис.7.1. состоит из:

- измерительного преобразователя (ИПр), преобразующего аналоговую измеряемую величину х любой физической природы в аналоговую величину y, удобную для цифрового кодирования (информативные сигналы): напряжение U, ток I, частоту f, сдвиг фаз j, и интервал времени t;

- аналого – цифрового преобразователя (АЦП), который после квантования, дискретизации и кодирования преобразует информацию в код N;

- преобразователя код-код ПКК1, преобразующего код N в двоичный код N2/10, поступающий на ЦОУ;

- преобразователя код-код ПКК2, преобразующего код N в двоичный код N2 , поступающий на ЭВМ.

Квантование и дискретизация измеряемых величин.





Квантование – это разделение измеряемой величины х на ступени квантования х (рис.7.2). При х = Const измеряемая величина определяется ближайшим уровнем квантования хк

Xk = Nk х,

где, Nk число ступеней квантования.

При х = Const шаг квантования представляет собой абсолютную погрешность квантования.

Дискретизация – это представление непрерывной функции x =F(t) рядом ее мгновенных значений хк через интервалы времени t (рис. 7.3). Шаг дискретизации t может быть постоянным (t = Const) и переменным (t = Var). При медленном изменении x(t) принимают , при быстром изменении x(t) шаг квантования ).
