Тема : Двухкомпонентные системы. Элементы строения и правило работы с диаграммами состояния двухкомпонентных систем

Лекция № 20

Диаграммы двухкомпонентных систем с эвтектикой без твердых растворов и химических соединений с расслоением в жидкой фазе с полиморфными превращениями компонентов и образование твердых растворов.

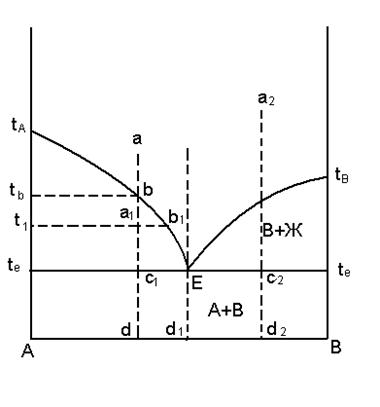

Рисунок. Диаграмма состояния двухкомпонентной системы с эвтектикой.

На рисунке представлен тип диаграммы состояния двухкомпонентной системы А-В с эвтектикой (без бинарных химических соединений и твердых растворов). Рассмотрим путь кристаллизации расплава состава а. Конечными фазами кристаллизации любого бинарного состава в этой системе будут компоненты А и В, а кристаллизация будет заканчиваться при эвтектической температуре, то есть в точке эвтектике. При понижении температуре от точки а до в будет происходить только охлаждение расплава, при достижении температуры ликвидуса t_B жидкая фаза (расплав)состава В окажется насыщенным по отношению к компоненту А (в области t_А , t_е - Е) в равновесии с жидкостью находятся кристаллы А. Состав жидкой фазы будет изменятся при этом по кривой ликвидуса от точки в до Е (система моловариантна). В точке Е одновременно выделяются кристаллы А и В, следовательно жидкость состава Е насыщена по отношению к обоим компонентам. Таким образом, для состава точки а путь изменения состава жидкой фазы при охлаждении можно схематически изобразить следующим образом:

Рассмотрим путь изменения состава твердой фазы при кристаллизации того же расплава. Первые кристаллы компонента А начинают выделяться при температуре от t_B до t_е , твердая фаза будет состоять только из кристаллов А. при кристаллизации эвтектической жидкости состав твердой фазы начинает обогащаться компонентом В.
