Изображение рельефа на топографических картах и планах

Лекция 3 Рельеф и его изображение.

План:

1. Изображение рельефа на топографических картах и планах.

2. Свойства горизонтали

3. Основные формы рельефа

4. Решение инженерно - геодезических задач.

5. Содержание планов и карт. Условные знаки планов и карт.

Совокупность неровностей земной поверхности называют рельефом. Рельеф играет значительную роль в деятельности человека. Его учитывают при проектировании строительства, преобразуют в формы, удобные для эксплуатации сооружения. Правильное освоение и использование территорий невозможно без учета рельефа.

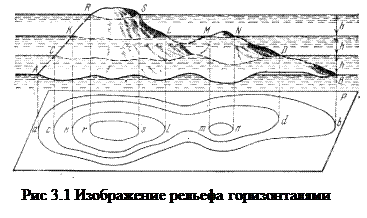

На топографических картах рельеф изображается в виде горизонталей. Суть метода горизонталей состоит в том, что поверхность земли сечется плоскостями параллельными уровенной поверхности.

Горизонталь - след пересечения секущей плос-кости с поверхности земли. Понятие о горизонтали можно получить, если представить себе местность, затопленную до заданной высоты. Береговая линия в этом случае будет горизонталью. Изменяя уровень воды (высоту уровенной поверхности) получим горизонтали с различными высотами.

Высота точки - это расстояние по нормали от точки на поверхности земли до уровенной поверхности, принятой за отчетное численное выражение высотыназывается отметкой (Н). За начало отсчета в нашей стране принят средний уровень Балтийского моря, который отмечен в виде футштока (медная полоса, укрепленная на одном из устоев обводного канала в г. Кронштадт) Разность отметок двух точек называется превышением h, h = HК-HН.

На картах и планах высоты горизонталей изменяются через равные промежутки. Разность высот соседних горизонталей называют высотой сечения рельефа, а расстояние между горизонталями на плане - заложением. Высоту сечения рельефа выбирают в зависимости от масштаба карты или плана и характера местности. Стандартные высоты сечения рельефа: 0.25; 0.5; 1.0; 2.0; 2.5; 5.0; 10.0м. В пределах данного плана или карты высота сечения рельефа постоянна. Только в местах со сравнительно большим расстоянием между горизонталями и для рисовки деталей рельефа в необходимых местах проводятся пунктирными линиями полугоризонтали. Для вычерчивания горизонталей используют светло-коричневую тушь (сиену жжоную), которая закрывает ситуацию, обычно изображаемую черным цветом.

Горизонтали подписывают на планах и картах в разрывах основанием в сторону понижения ската местности. Кроме отметок горизонталей на картах подписывают отметки характерных точек рельефа (вершины горы, дна котловины и т.д.). Направление склона местности показывается у горизонталей бергштрихами - черточками, проводимыми в сторону понижения местности. Бергштрихи выставляются не у всех горизонталей, но в количестве достаточном для чтения рельефа.
