Семь уровней RAID систем

RAID 0 (без избыточности)

Не является настоящим RAID уровнем, поскольку не использует избыточность для повышения эффективности.

Пользовательские и системные данные распределяются по всем дискам массива. Это лучше, чем использовать один большой диск, так как появляется вероятность того, что два

различных блока памяти, к которым поступили два различных запроса ввода\вывода, размещены на различных дисках, вследствие чего эти два запроса могут обрабатываться параллельно.

Все пользовательские и системные данные рассматриваются как хранящиеся на одном логическом диске. Диск делится на полосы, которые могут быть физическими блоками, селекторами или другими единицами хранения. Полосы циклически размещаются на последовательных дисках массива. В n-дисковом массиве первые n полос распологаются как первые полосы каждого из n дисков; вторые n- как вторые полосы каждого из n дисков и т.д.

«+» Если один запрос ввода\вывода обращается к множеству логически последовательных полос, то параллельно может быть обработано до n полос. Уменьшается время обработки.

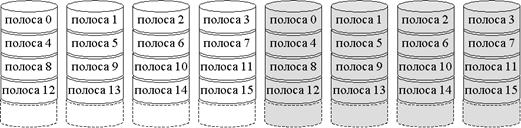

RAID 1 (зеркалирование Предполагает наличие массивов устройств. 1ая группа – циклическое распределение устройств по уровням 2ая группа-копия первой. Запись идет параллельно и независимо)

«+»

1. Запрос на чтение может быть обслужен любым из двух дисков, содержащих необходимые данные; для обслуживания выбирается диск, у которого минимальное время поиска.

2. Для запроса на запись необходимо обновление обеих полос, что может быть выполнено в параллельном режиме. Поэтому скорость записи определяется самой медленной из них (т.е. той, для которой время поиска оказывается большим).Однако никаких дополнительных расходов на запись не требуется.

3. Простота восстановления данных в случае сбоя

RAID первого уровня это достаточно дорогостоящая конструкция, потому что получается двойное резервирование, но тем не менее эта система наиболее просто организована.

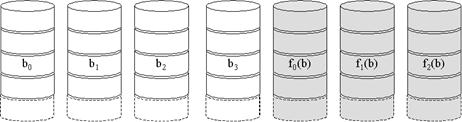

RAID 2 избыточность с кодами Хэмминга (Hamming, исправляет одинарные и выявляет двойные ошибки) Также используется разделение на полосы. Полосы оказываются очень малыми; нередко они соответствуют одному байту или слову. Обмен с синхронизацией головок чтения записи. Часть дисковых устройств предназначены для хранения содержательной части информации. Существует несколько дисковых устройств, в которых реализованы коды Хемминга.

При считывании осуществляется одновременный доступ ко всем дискам. Данные запроса и код коррекции ошибок передаются контролеру массива. При наличии однобитовой ошибки контролер способен быстро ее откорректировать, так что доступ для чтения в этой схеме не замедляется.

При записи происходит одновременное обращение ко всем дискам массива.

. Имеют место 2 проблемы:

1. Соответственно избыточность меньше, чем у RAID 1, но все равно она присутствует.

2. Есть зависимые обмены, т.е. обмены, которые организованы на специализированных движениях головок. И соответственно информация сильно распределена по RAID массиву. Т.е. последовательная информация за счет маленького размера полосок распределена. Т.е. одновременно происходит обращение ко всей цепочке. Т.е. нет независимых обменов в каждом дисковом устройстве.

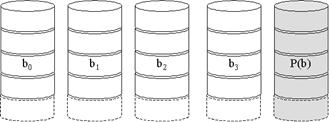

RAID 3 (четность с чередующимися битами) 4 диска содержательные – для размещения логических данных. 5ый – контрольная избыточная информация.

Суть: Если представить, что модель RAID состоит из 5 дисков. В этих 5 дисках 4 диска содержательные, т.е. для размещения логического диска с соответствующими полосками. 5-й диск – это контрольная избыточная информация. Содержимое пятого диска выражается по формулам через содержимое первых 4.То есть определенный разряд 5-го диска представляется как «исключающее или» для соответствующих ему содержательных разрядов. В случае гибели какого-нибудь из устройств утверждается, что информацию на этом устройстве можно восстановить по второй, приведенной ниже, формуле. Т.е. имеет место избыточность, которая с одной стороны дает синхронизированный параллельный доступ, а с другой имеется функция, которая восстанавливает информацию в случае гибели устройства.
