Технические данные электротеплоутилизатора ЭКО

Подача воздуха на притоке, м³/ч:

максимальная 3000

минимальная 1500

на выбросе 3200

Тепловая мощность (при DТ= 40°С), кВт 18...21

Коэффициент эффективности утилизатора 0,6

Габаритные размеры, мм 3000 х 600 х 600

Масса установки, кг Не более 100

Теплоутилизатор УТ- Ф-12. Он предназначен для централизо­ванной вентиляции животноводческих и птицеводческих помеще­ний с утилизацией теплоты удаляемого воздуха и нагрева свежего приточного.

Функциональная схема теплоутилизатора УТ-Ф-12 представле­на на рисунке 2.41. Все узлы установки, за исключением шкафа управления, смонтированы на металлическом каркасе из уголко­вой стали. Для уменьшения теплопотерь дверцы и крышки карка­са обнесены теплоизоляцией. Приточный и вытяжной каналы разделены между собой сплошной перегородкой.

Теплоутилизатор имеет 200 герметичных тепловых труб с алю­миниевым оребрением, наполненных рабочим теплоносителем (фреоном-12). Под воздействием теплоты удаляемого воздуха фре­он испаряется и поднимается в верхнюю часть тепловых труб, где, конденсируясь, подогревает приточный воздух. Приточный 1 и вытяжной 6 вентиляторы обеспечивают воздухообмен в помеще­нии. Фильтр 7, имеющий каркас, на котором натянута фильтрую­щая ткань или поролон, непрерывно очищает удаляемый из поме­щения воздух от пыли.

Жалюзи обводного канала 2 для увеличения подачи воздуха в помещение представляют собой лопатки, собранные в специаль­ном каркасе, и приводятся в движение исполнительным механиз­мом МЭО-4/63-0,63. Четыре лопатки, кроме того, могут откры­ваться электромагнитом. Жалюзи 3 защищают теплообменник от обмерзания, они состоят из лопаток, также собранных в каркасе. Их привод осуществляется электромагнитом.

Теплоутилизатор имеет регулятор, контролирующий темпера­туру наружного воздуха, и регулятор температуры воздуха в поме­щении, которые представляют собой командные приборы системы управления в автоматическом режиме.

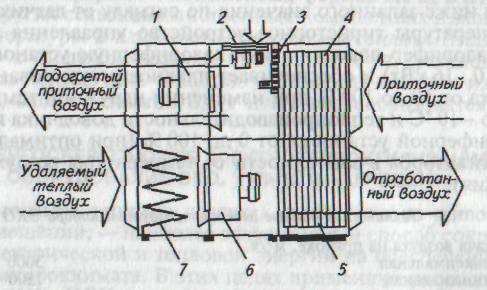

Рис. 2.41. Функциональная схема утилизатора типа УТ-Ф-12:

1 — приточный вентилятор; 2 - жалюзи обводного канала; 3 - жалюзи от обмерзания; 4 — кон­денсационная секция теплообменника; 5 — испарительная секция теплообменника; 6 — вы­тяжной вентилятор; 7- фильтр

Воздух, удаляемый из помещения осевым вытяжным вентилятором 6, проходит через фильтр 7, затем через нижнюю (испарительную) секцию теплооб­менника 5, где отдает часть теплоты через стенки тепловых труб фреону. Под воздействием этой теплоты фреон испаряется и под­нимается в верхнюю (конденсационную) часть тепловых труб теп­лообменника. Приточный воздух, нагнетаемый осевым приточ­ным вентилятором 1, проходит через верхнюю секцию теплооб­менника 4, подогревается за счет теплоты конденсации паров фре­она и подается в помещение. Тепловая мощность теплообменника регулируется изменением количества воздуха, проходящего через теплообменник.

При обмерзании теплообменника по сигналу датчика темпера­туры, установленного в вытяжном канале, закрываются жалюзи 3 в приточном канале и одновременно открывается часть лопаток жалюзи 2 в обводном. В этом случае количество приточного воз­духа, поступающего через теплообменник, и теплосъем с тепловых труб уменьшаются, температура удаляемого воздуха за теплооб­менником увеличивается и трубы размораживаются.

При снижении температуры воздуха в помещении ниже уста­новленного предела по сигналу датчика температуры внутреннего воздуха он дополнительно подогревается приточным воздухом за счет работы блока электрокалориферов мощностью 2 х 60 кВт.

Основные технические данные установки теплоутилизационной

УТ-Ф-12

Подача приточного воздуха в зимнем режиме, м³/ч 12 000

Тепловая мощность (при DТ= 40 °С), кВт 64...80

Установленная мощность электродвигателей, кВт 15

Коэффициент эффективности утилизатора 0,4...0,5

Габаритные размеры, мм 2700 х 2300 х 1300 Масса установки, кг 1900

Тепловентиляционная система «Агровент». Она предназначена для утилизации теплоты при вентиляции животноводческих поме­щений и автоматического поддержания оптимального температурно-влажностного режима воздуха. При ее использовании пре­дотвращается отрицательное влияние высокой влажности воздуха зимой на здоровье животных и повышается продуктивность коров за счет оптимального микроклимата.

Система «Агровент» состоит из 6...10 унифицированных вен­тиляционных установок с утилизацией теплоты, число которых определяется объемом помещений и поголовьем животных.

Каждая установка (рис. 2.42) включает в себя приточный и вы­тяжной вентиляторы, теплообменники приточного и вытяжного воздуха. В схеме имеются байпасная заслонка и заслонка рецирку­ляционного воздуха, насос для перекачки теплоносителя и термо­статный клапан.

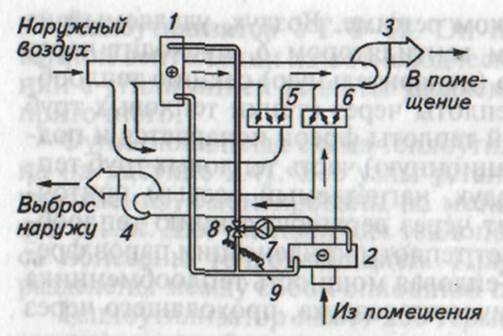

Рис. 2.42. Схема тепловентиляционной уста­новки «Агровент»

с утилизацией теплоты:

1 — теплообменник приточного воздуха; 2 — теп­лообменник вытяжного воздуха; 3 — приточный вентилятор; 4 — вытяжной вентилятор; 5 — бай-пасная заслонка; 6 — заслонка рециркуляцион­ного воздуха; 7— насос;

8 — термостатный кла­пан; 9 —датчик

Установку монтируют к оконным проемам помеще­ния или устанавливают у стен или в проемах и ни­шах. Работает она следую­щим образом. Приточным вентилятором воздух пода­ется в животноводческое помещение. Засасываемый холодный воздух проходит через теплообменник при­точного воздуха, где подо­гревается за счет теплоты, выделяемой теплообменни­ком вытяжного воздуха и переносимого теплоносите­лем, представляющим со­бой 40%-ную водогликолевую смесь, с помощью специального насоса. Воздух помещения, проходя через теплообмен­ник вытяжного воздуха и отдавая свою теплоту, может удаляться вытяжным вентилятором или смешиваться с приточным воздухом при открытии заслонки рециркуляционного воздуха. Холодный воздух также может миновать теплообменник приточного воздуха при открытии байпасной заслонки. Рекуперация теплоты регули­руется термостатным клапаном с помощью датчика температуры.

Установка смонтирована в теплоизолированном корпусе, вы­полненном из пластика и стекловолокна.

Преимущество установки заключается в том, что прак­тически не требуется применения дополнительных подогревателей приточного воздуха при температуре наружного воздуха до -30 °С. Воздухообмен в животноводческом помещении может осуществ­ляться без применения специальных воздуховодов, а система регу­лирования микроклимата представляет собой рассредоточенную систему, состоящую из отдельных установок, при которой тепло-влажностный режим может осуществляться по зонам и, таким об­разом, достигается лучший конечный результат.

Технические данные установки системы «Агровент»

Подача воздуха, проходящего через приточную 2300

батарею, м³/ч

Подача свежего воздуха, проходящего через 2800

обводной канал, м³/ч

Максимальная подача рециркуляционного (осушен- 2300

ного) воздуха, м³/ч

Подача удаляемого воздуха, м³/ч 2000

КПД утилизатора по притоку при температуре наруж- 0,64...0,71

ного воздуха от 0 до -30 °С

Мощность электрических двигателей, кВт:

приточного вентилятора 1.1

вытяжного вентилятора 1,1

насоса теплоносителя 0,1

Масса одной установки, кг 400

Эксплуатация «Агровент» подтверждает, что система из шести тепловентиляционных установок обеспечивает приточно-вытяжную вентиляцию и внутреннюю температуру 15 °С в коровнике на 200 голов молочного скота при расчетной зимней температуре -30 °С.

Кондиционирование воздуха предназначено для обеспечения и поддержания его заданной температуры, влажности, скорости движения и чистоты. В сельскохозяйственном производстве кон­диционирование применяют в доильных залах, родильных отделе­ниях, селекционных центрах, батарейных цехах выращивания цыплят, на предприятиях мясной и молочной промышленности и т. д. В помещениях, где содержатся животные, кондиционирова­ние применяют лишь при соответствующих технико-экономичес­ких расчетах.

В специальных установках-кондиционерах обрабатываемый воздух нагревается, охлаждается, увлажняется, осушивается и очи­щается от пыли. Кроме того, воздух может подвергаться иониза­ции, озонированию и дезодорации (устранению запахов).

Общая схема кондиционера. В зимнее время воздух забирается частично снаружи через решетки и фильтр и частично из помеще­ния по подводящему воздуховоду. В калорифере первого подогре­ва он смешивается и подогревается, после чего поступает в оро­сительную камеру. Пройдя каплеотделитель, воздух вновь не­сколько подогревается в калорифере второго подогрева, причем его относительная влажность снижается до заданной степени. Затем воздух забирается вентилятором и подается в помещение по воздуховоду.

В летнее время калорифер первого подогрева выключается, и смесь свежего и рециркуляционного воздуха поступает в увлажни­тельную камеру непосредственно. В увлажнительной камере воз­дух орошается холодной водой, которая охлаждается в специаль­ной холодильной установке.

Под воздействием холодной воды температура воздуха значи­тельно снижается, благодаря чему часть содержащейся в воздухе влаги конденсируется и выпадает.

Автоматические приборы. Кондиционеры оснащают специаль­ными автоматическими приборами, которые при изменении тем­пературы или влажности воздуха в обслуживаемом помещении приводят в действие клапаны, регулирующие смешение свежего и

обратного воздуха, подачу горячей воды или пара в калориферы, включение или выключение холодильной установки. Наблюдение за работой кондиционера сводится к проверке исправности при­боров автоматического регулирования.

Установки для кондиционирования воздуха. Их классифицируют по назначению (комфортные и технологические), режиму работы (круглогодичные или сезонного действия), расположению (цент­ральные и местные), принципу получения теплоты и холода (авто­номные и неавтономные), по подаче воздуха, давлению и другим признакам.

В животноводческих помещениях в основном применяют про­стейшие кондиционеры КИО-13, КДИ-2.5, «Универсал» и другие, работающие по принципу испарительного охлаждения.

Установка КИО-13 представляет собой восьмигранник, каждая сторона которого имеет отдельную кассету с толщиной слоя дре­весной стружки 50...55 мм. Установку располагают на крыше зда­ния и приточным патрубком присоединяют к трубе вентилятора, находящегося внутри здания. Все кассеты подключаются распре­делительной трубой к общей водопроводной сети, в результате чего вода через отверстия стекает в слои стружки, заключенные между сетками. Габариты каждой кассеты: ширина - 1500, высо­та - 1050 мм. Установка рассчитана на подачу воздуха 14тыс.м³/ч. Приточный воздух не только охлаждается, но и фильтруется, при­чем степень его очистки достигает 98 %.

Крышной кондиционер «Универсал» представляет собой вентиля­ционное устройство, в котором совмещены подача и вытяжка воз­духа; имеются ороситель для его увлажнения и охлаждения в лет­ний период и электронагреватель для подогрева в зимний. Подача воздуха — до 7тыс.м⁵/ч, тепловая мощность — 8...16кВт, холодильная — до 30 кВт, снижение температуры воздуха — до 15 °С.

Местные кондиционеры применяют, если воздух всего помеще­ния кондиционировать не требуется, и надо обеспечить заданные условия только в части помещения. В этой роли могут быть ис­пользованы бытовые кондиционеры БК-1-0,5; БК-1500; БК-2500 с подачей воздуха соответственно 0,5; 1,5 и 2,5 м³/ч, холодопроизводительностью 7,8; 11,7 и 19,5 МДж/ч, мощностью 1,2; 1,7; 2,2 кВт при напряжении сети 220 В. Кондиционеры предназначе­ны для жилых и служебных помещений, но могут быть установле­ны в лабораториях, молочных блоках, родильных отделениях, по­мещениях птичников, комнатах отдыха животноводческих комп­лексов и в других сельскохозяйственных помещениях.

Литература:

1. Л.А. Баранов, В.А. Захаров. Электроосвещение и электротехнологии. М.: КолосС, 2006, с.276-284.
