Однофазный мостовой выпрямитель

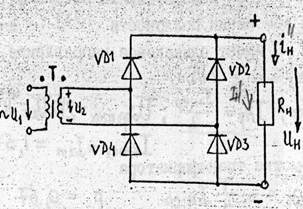

Схема и временные диаграммы мостового выпрямителя

При положительном U ₂ к анодам VD1, VD3 приложен положительный потенциал − они открыты, значит, протекает ток iв ₁ = iв ₃ в цепи Т, VD1, R _н, VD3, T. При изменении полярности − VD1,VD2 закрываются, а открываются VD2, VD4. К закрытым диодам приложено обратное напряжение U _обр.max = U _2max.

U ₂ = 1,11 U _н.ср

Максимальное обратное напряжение:

Ток через диоды протекает 1/2 периода

I _пр = I_н.ср/2

Его максимальное значение

I _в.max = I _2m = 1,57 I _н.ср

Мощность трансформатара:

S _т = S ₁ = S ₂ = U ₂ I ₂ = 1,23 P _нагр.

Коэффициент пульсации р для выпрямителей (исключая однополупериодную схему) рассчитывают по эмпирической формуле:

где m – число фаз выпрямителя – m = nb (n – число фаз сети; b - число тактов прохождения тока по вторичной обмотке трансформатора в течении периода).

Достоинства:

1) лучше используются вентили K _u =1,57;

2) меньше расчет­ная мощность трансформатора К _т =1,23;

3) меньше пульсации p = 0,67.

Используется для установок малой и средней мощности.
