Тема 9. Каменные работы

В водопроводном строительстве каменная кладка применяется при возведении стен надземных зданий, например, зданий фильтров, насосных станций, зданий речных водозаборов, реагентного хозяйст­ва, хлораторных, озонаторных и др. Кроме того, из каменной кладки могут устра­ивать стены колодцев и камер на сетях, хотя чаще их монтируют из сборных железобетонных элементов заводского изготовления - колец, панелей и т.п.

Различают следующие виды кладок: кирпичную из керамического кирпича, из бетонных камней, из силикатного кирпича и керамических пу­стотелых камней; из крупных бетонных, силикатных или кирпичных бло­ков; из природных камней; бутовую и бутобетонную; многослойную и облегченную кладку с введением слоя утеплителя. Основные элементы камней и каменной кладки приведены на рис. 9.1, а, б.

Правила разрезки кладки. Основную нагрузку в каменной клад­ке несут сами камни, но поскольку камни хорошо сопротивляются только сжимающим усилиям, в кладке необходимо укладывать их друг на друга так, чтобы они соприкасались возможно большей площадью (наибольшими гранями). При этом каменная кладка должна представлять собой моно­лит, в котором уложенные камни не должны смещаться под действием на­грузок, для чего камни укладывают с соблюдением установленных правил разрезки кладки (рис. 9.1, в), предусматривающих определенное располо­жение ее рядов, разделение каждого ряда на отдельные камни и размещение швов в соседних рядах кладки.

Система перевязки швов - это порядок укладки кирпичей (камней) относительно друг друга. При кладке соблюдают перевязку вертикальных, продольных и по­перечных швов. Основные системы перевязки кирпичей кладки стен, широ­ко применяемые на практике, однорядная (цепная) и многорядная (рис. 9.1, г, д), а также трехрядная.

При однорядной (цепной) перевязке ложковые и тычковые ряды чередуются через один, причем так, что поперечные швы в смежных рядах сдвинуты на 1/2 кирпича, а продольные - на 1/2 кирпича (рис. 9.1, г). Таким образом, все вертикальные швы нижнего ряда при такой перевязке перекры­ваются кирпичами вышележащего, в чем ее преимущество.

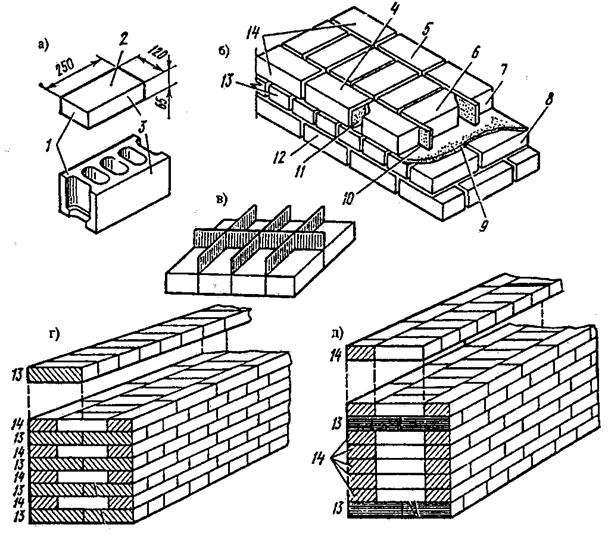

Рис. 9.1 – Элементы кладки, правила разрезки и системы перевязки швов кирпичной кладки

1 - тычок, 2 - постель, 3 - ложок, 4 - наружная верста, 5 - внутренняя верста, 6 - забутка, 7 - второй ряд, 8 - первый ряд, 9 - горизонтальный шов (постель), 10 - вертикальный продольный шов, 11 - вертикальный поперечный шов, 12 - фасад, 13 - тычковый ряд, 14 - ложковый ряд

При многорядной перевязке кладка состоит из отдельных стенок толщиной на 1/2 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом (рис. 9.1, д). Пространст­во между ложковыми стенками заполняют забутовочными кирпичами. Мак­симальная высота ложковой кладки устанавливается в соответствии с раз­мерами кирпича и камня. При укладке из одинарного кирпича продольные вертикальные швы перекрывают через каждые пять ложковых рядов тычко­вым (см. рис. 9.1, д). Такую кладку называют шестирядной. Недостатком многорядной системы является отсутствие перевязки продольных швов на высоту до пяти рядов кладки, однако это практически не снижает ее проч­ности и устойчивости. В то же время производительность труда каменщи­ков при шестирядной перевязке значительно выше, чем при однорядной (цеп­ной).

Трехрядная система перевязки применяет­ся в основном при кладке столбов. При этом допускается совпадение наруж­ных вертикальных швов в трех рядах по высоте ее.

При кладке стен из керамических пустотелых камней соблюдают те же правила перевязки, что и при укладке из кирпича. Кладку из сплошных и пустоте­лых бетонных и шлакобетонных камней ведут со смещением поперечных вертикальных швов в смежных рядах на четверть или полкамня.

Для каменной кладки применяют строительные растворы, которые подразделяются по виду вяжущих, по роду заполнителей и маркам раство­ров. По виду вяжущих растворы бывают простые - цементные, известковые и сложные - цементно-известковые, цементно-глиняные. По роду заполни­телей растворы делят на тяжелые (холодные) с плотностью более 1500 кг/м³ и легкие (теплые) с плотностью менее 1500 кг/м³. Марки растворов по проч­ности на сжатие (кг/см²) принимаются: для обычных условий - 4, 10, 25, 50, 75, 100, 150, 200, 300.

Раствор в ходе каменной кладки следует использовать до начала схватывания при периодическом его перемешивании. Чтобы раствор не рас­слаивался при перевозке, его перемешивают до подачи на рабочее место. Применять для кладки обезвоженные растворы нельзя. Растворы на строя­щиеся объекты доставляют в самосвалах и авторастворовозах с порционной выдачей. В зоне действия подъемного крана раствор перегружают в рас­творные ящики-контейнеры вместимостью 0,15... 0,25 м³, которые затем подают на рабочее место каменщика.
