Кладка из кирпича и мелкоштучных камней

Процесс кладки включает следующие рабочие операции: установ­ку порядовок; натягивание причалок для обеспечения правильности кладки, подачу и раскладку кирпичей на стене; перелопачивание раствора в ящике; подачу раствора на стену и расстилание его под наружную версту; укладку наружной версты; расстилание раствора под внутреннюю версту и укладку внутренней версты; расстилание раствора под забутку; укладку забутки; проверку правильности выложенного ряда кладки. Кроме того, каменщикам приходится также рубить и тесать кирпич (камни), расшивать швы.

Способы кирпичной кладки. Кирпичи в верстовые ряды уклады­вают способами вприжим, вприсык и вприсык с подрезкой раствора, а в за­бутку - вполуприсык (на раствор). Выбор способа зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требова­ний к качеству лицевой поверхности кладки. Способ вприжим приме­няют при кладке стен на жестком растворе (осадка конуса 7... 9 см) с полным заполнением и расшивкой швов. При этом способе раствор расстилают кельмой с перемещением ее от уложенного кирпича, устраивая постель для трех ложковых или пяти тычковых кирпичей. Способ вприсык используют при кладке на пластичных растворах (осадка конуса 12... 13 см) с не­полным заполнением швов по лицевой стороне стены, т.е. при кладке в «пу­стошовку». При этом для образования вертикального шва каменщик не пользуется кельмой, а разостланный на стене раствор загребает гранью кир­пича, который затем переводит в горизонтальное положение, осаживает и прижимает к ранее уложенному кирпичу, образуя швы необходимой толщи­ны. Способ вприсык с подрезкой раствора применяют при кладке стен с полным заполнением швов и с их расшивкой. При этом кладку ведут как и при способе вприсык, но только с полным заполнением раствором го­ризонтальных и вертикальных швов. С этой целью каменщик кельмой по­сле укладки каждого очередного кирпича подрезает выжатый из шва рас­твор. Способом вполуприсык осуществляют укладку кирпичей в забут­ку. При этом вначале между внутренней и наружной верстами расстилают раствор, а затем, после его разравнивания, укладывают кирпич в забутку.

Исходя из последовательности укладки кирпичей различают поряд­ный, ступенчатый и смешанный способы укладки. При порядном способе (рис. 9.2, а) к кладке каждого следующего ряда приступают после укладки верст и забутки предыдущего ряда (однорядная система перевязки), отличается простотой, но в то же время он наиболее трудоемкий. При высо­те кладки 0,6... 0,8 м работать каменщику становится трудно, особенно при кладке наружных верст на вытянутых руках. Поэтому при многорядной си­стеме перевязки применяют более эффективный ступенчатый или смешанный способ укладки, когда каменщик, выкладывая верхние ряды наружных верст, может опираться на нижние ступени кладки (рис. 9.2, б).

Кладка стен и углов. Кладку стен из кирпича начинают с закреп­ления угловых и промежуточных порядовок, к которым затем крепят шнур-причалку, причем при кладке наружных верст ее натягивают для каждого ряда. Для упрощения контроля за качеством кладки после закрепления и выверки порядовок по ним выкладывают маяки. После установки порядо­вок, кладки маяков и натяжки причалки приступают непосредственно к кладке стены. Раскладывают кирпичи на стене, расстилают раствор под на­ружную версту и ее укладывают. Далее кладку ведут в зависимости от при­нятого способа кладки - порядного, ступенчатого или смешанного. Кладка углов - наиболее ответственная работа, и ее выполняют квалифицирован­ные каменщики. При однорядной системе перевязки ложковые ряды одной стены кладут так, что они выходят тычками на лицевую поверхность другой под прямым углом, применяя при этом трехчетверки. Второй ряд перекры­вают тычковыми кирпичами, и таким образом обеспечивается необходимая перевязка кладки в углах (рис. 9.2, в, г).

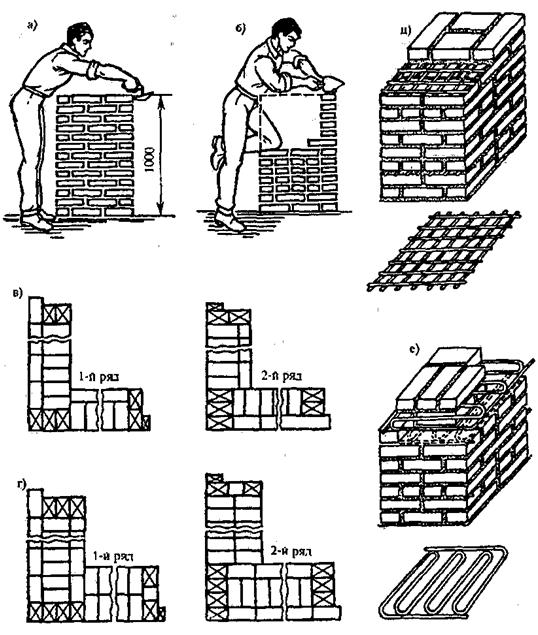

Рис. 9.2 – Виды кирпичной кладки

Прямые углы при многорядной си­стеме перевязки выкладывают с применением трехчетверок и четвертей. Примыкания и пересечения стен выполняют попеременно, про­пуская ряды кладки одной стены через другую.

Армированная кирпичная кладка представляет собой кладку, усиленную стальной прутковой арматурой или полосовой сталью, которую укладывают на растворе в швы между кирпичами. Армирование может быть поперечным и продольным. Поперечное применяют в кладках столбов, стен, простенков, работающих преимущественно на сжатие, с ис­пользованием стержневых сеток прямоугольной (рис. 9.2, д) и зигзагообраз­ной (рис. 9.2., е) форм при диаметре стержней 3... 8 мм.

Продольное армирование применяют при воспринятии кладкой растягивающих усилий при изгибе, растяжении или внецентренном сжатии.

Кладка из керамических камней с семью и большим ко­личеством пустот выполняется с соблюдением тех же правил перевязки, что и при кладке из кирпича.

Кладка из шлакобетонных камней несколько усложняет­ся, так как масса таких камней, применяемых для кладки наземных стен, со­ставляет 14... 25 кг, а применяемых для кладки фундаментов и стен подва­лов - 28... 32 кг. Кладку из пустотелых бетонных камней с закрытыми щелевидными пустотами ведут так же, как и керамических, их укладывают пу­стотами вниз. Кладку из обработанных природных камней правильной фор­мы выполняют теми же приемами, что и кладку из бетонных камней. Попе­речную тычковую перевязку делают не реже чем через два ряда, а верти­кальные поперечные швы в смежных рядах смещают на четверть или пол­камня.

Организация рабочего места и труда каменщика. Рабочее место звена каменщиков (делянка) включает в себя участок возводимой стены и часть примыкающей к ней площади, в пределах которой размещаются мате­риалы, приспособления, инструмент и передвигаются сами каменщики. По ширине рабочее место каменщиков состоит из трех зон: рабочей - сво­бодной полосы вдоль кладки шириной 60... 70 см, на которой работают ка­менщики; зоны материалов (шириной 1,3... 1,6 м), на которой разме­щают кирпич, раствор и детали, закладываемые в кладку; транспорт­ной, где работают такелажники, обеспечивающие каменщиков материала­ми и деталями. Общая ширина рабочего места 2,5... 2,6 м (см рис. 9.3, б).

При кладке кирпичных стен поддоны с кирпичом (рис. 9.3, д, е, ж, з) и ящики с раствором размещают вдоль фронта работ в чередующемся по­рядке. Для удобства подачи раствора на стены ящики располагают друг от друга на расстоянии не более 3,5 м и обязательно длинной стороной перпен­дикулярно стене. При кладке сплошных стен (без проемов) обычно череду­ют вдоль фронта работ четыре поддона с кирпичом и один ящик раствора (см. рис. 9.3, б), а при кладке стен с проемами ящики с раствором чередуют через два поддона с кирпичом, располагая кирпич против простенков, а рас­твор - против проемов.

Запас кирпича или камня на рабочем месте не должен превышать 2 - 4 часовой потребности. Раствор загружают в ящики вместимостью до 0,3 м³ непосредственно перед началом работы из расчета на 40... 45 мин. ра­боты. Если кирпич доставлен не на поддонах, а в пакетах, то его подают краном на рабочее место каменщиков с помощью специального полуавтома­тического захвата (рис 9.3, а), а для подъема кирпича на поддонах применя­ют захваты-футляры (рис. 9.3, в, г). Для приема раствора, его перемешива­ния и выдачи используют соответствующие установки эстакадного (рис. 9.3, и) и безэстакадного (рис. 9.3, к) типа.

К основным инструментам каменщиков относятся кельма, раствор­ная лопата, расшивки и молоток-кирочка.

Подмости и леса. Поскольку кладку стен обычно начинают после возведения фундаментов, то первое рабочее место каменщиков располагает­ся на уровне земли или перекрытия подвала, но затем после возведения кладки на высоту 1,0 м (ярус кладки), новое рабочее место каменщика не­обходимо поднять на подмости.

Подмости представляют собой рабочую площадку в виде насти­ла на инвентарных опорах, позволяющих изменять высоту рабочего места для кладки 2... 3 ярусов стен. При каменной кладке используют подмости различных типов, в том числе стоечные, трубчатые, инвентарно- и шарнирно-блочные (рис. 9.3, м), панельные (на металлических треугольных опо­рах) и др. Применяют также переносные площадки с ограждениями.

Леса представляют собой систему стоечных опор, на которых за­крепляют переставные рабочие площадки. Наиболее широко распростране­ны при каменной кладке трубчатые безболтовые леса конструкции Промстройпроекта из стоек и ригелей, соединяемых крюками за патрубки.

Организация труда каменщиков. Процесс кладки, состоящий из многих операций, выполняется звеном из двух - шести каменщиков. Звенья каменщиков в зависимости от количественного состава называют соответственно двойкой, тройкой, четверкой и т.д. Но основу любого звена состав­ляет двойка - каменщик 5 - 4-го разряда (ведущий) и каменщик 2-го

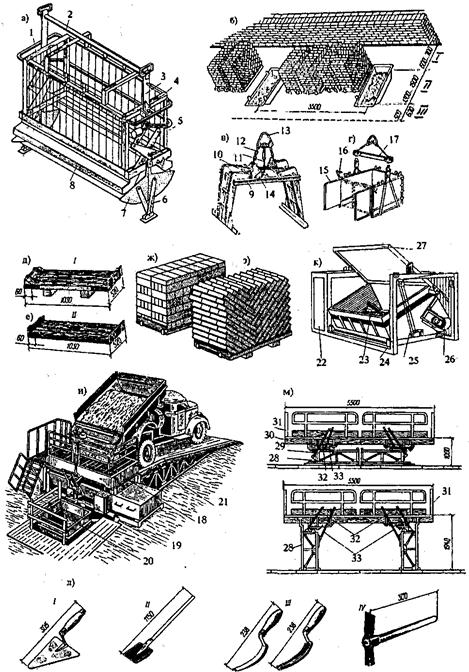

Рис. 9.3 – Организация рабочего места каменщика, применяемые инструменты, инвентарь и приспособления: I - кельма, II - растворная лопата, III - расшивка для выпуклых и вогнутых швов, IV - молоток-кирочка, 1 - рама каркаса, 2 - распорка, 3 - вертикальная тяга, 4 - фикчирующее устройство, 5 - рычаги, 6 - опоры толкателя, 7 - челюсти, 8 - защитные балки, 9 - рама, 10 - Г-образные рычаги, 11 - подвеска, 12 - цепные подвески, 13 - серьга, 14 - перекидное фиксирующее устройство, 15 - стена, 16 - рычажный зажим, 17 - траверса, 18 - смеситель, 19 - затвор для выдачи раствора, 20 - раздаточный контейнер-бункер, 21 - наклонная эстакада, 22 - моторный отсек, 23 - емкость с винтом внутри для перемешивания раствора, 24 - рама, 25 - подвеска, 26 - секторный затвор для выдачи раствора, 27 - крышка, 28 - опора, 29 - поворотный шарнир, 30 - рабочий настил, 31 - ограждение, 32 - канат для поворота опор, 33 - канат для установки и снятия подмостей в сложенном виде

разря­да (подручный). При таком составе звена ведущий каменщик выполняет кладку верстовых рядов, а подручный расстилает раствор по стене, подает кирпичи, совместно с каменщиком заполняет забутку. При возведении лю­бых стен зданий каждое звено каменщиков работает на отдельной делянке. Количество делянок и их размеры устанавливают в зависимости от трудо­емкости кладки и сменной выработки звеньев.
