Приборы для измерения давления

Лекция 3

Различают абсолютное, избыточное давление, вакуум (разряжение). Если абсолютное давление больше атмосферного, наблюдают избыточное давление, если меньше – то вакуум (вакуумметрическое).

Абсолютное и атмосферное давления связаны с избыточным и вакуумметрическим давлениями такими соотношениями:

(22)

(23)

где		– абсолютное давление в жидкости;
		– атмосферное давление;
		– избыточное давление в жидкости;
		– вакуумметрическое давление в жидкости.

Давление в жидкости измеряется либо жидкостными приборами (пьезометром, вакуумметром, дифференциальным манометром), либо механическими манометрами.

Пьезометр – открытая с обоих концов стеклянная трубка, которая одним своим концом присоединяется к источнику давления (рис. 7). Для пьезометра:

(23)

где h – высота столба жидкости в пьезометре.

Следовательно, пьезометром измеряется избыточная величина пьезометрического напора жидкости.

Чтобы увеличить точность отсчета, пользуются наклонными пьезометрами, микроманометрами.

Вакуумметр – U-образная, открытая с обоих концов стеклянная трубка, которая одним своим концом присоединяется к источнику давления (рис. 8). Для вакуумметра

(24)

Рис 7. Пьезометр, присоединенный баку, для измерения давления в жидкости	Рис 8. Вакуумметр, присоединенный к баку, для измерения давления в жидкости

Разность давлений в жидкости измеряется дифференциальным манометром, представляющим собой U – образную, открытую с обоих концов стеклянную трубку, которая присоединяется к двум источникам давления.

Если разность давлений измеряется высотой столба данной жидкости, то показание дифференциального манометра (рис. 9).

(25)

При наличии иной жидкости в дифференциальном манометре и условии, что соединительные трубки заполнены двумя жидкостями, его показание (рис. 10)

(26)

где		– плотность жидкости в нижней части дифференциального манометра;
		– плотность жидкости в верхней части дифференциального манометра и соединительных трубках.

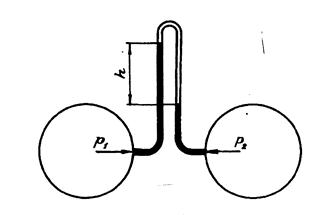

Рис. 9. Дифференциальный манометр	Рис. 10. Двухжидкостной дифференциальный манометр

В механических манометрах давление жидкости измеряется величиной деформации гибкого элемента (полой трубки или мембраны).

Жидкость через штуцер поступает в изогнутую латунную трубку – пружину эллиптического сечения и своим давлением частично ее распрямляет. Свободный конец пружины соединен с зубчатой передачей, которая при деформации приводит в движение стрелку (рис. 11).

Коробка мембранного манометра (рис. 12) мембранной гофрированной тонкой металлической пластинкой или прорезиненной материей разделена на две плоскости. Под давлением поступающей в коробку жидкости мембрана деформируется и через систему рычагов поворачивает стрелку.

Рис. 11. Пружинный манометр	Рис. 12. Мембранный манометр 1 – мембрана; 2 – штуцер; 3 – поводок; 4 – зубчатый сектор; 5 – стрелка; 6 – шкала; 7 – ось.
