Тела из прозрачного или непрозрачного материала с гладкой шлифованной поверхностью называют зеркалами.
Одна из наиболее простых оптических систем — плоское зеркало, способное строить стигматическое изображение точки, как угодно расположенной в пространстве перед ним.
Рис.3. Построение изображения точки плоским зеркалом
Пусть на зеркало NN1N2 (рис. 3) падает гомоцентрический пучок лучей с центром в точке S. Так как лучи падают на зеркало под разными углами, то после отражения они удаляются один от другого. При этом глазу кажется, что они исходят из точки S ' т. е. образуют новый гомоцентрический пучок с центром в точкеS ', расположенный на продолжении нормали SN к плоскости зеркала, причем S 'N=SN. Следовательно, S ' — стигматическое изображение точки S. Это изображение будет лишь кажущимся — мнимым — и к тому же полуобращенным, поскольку в нем направление только одного из лучей изменится на противоположное.
Рассмотрим далее зависимость между поворотами зеркала и отраженного луча.
|
|

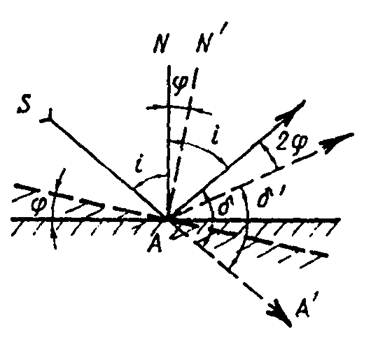

Рис.4. Зависимость между поворотами зеркала и
отраженного луча
Пусть световой луч S (рис. 4) падает на плоское зеркало в точке А под некоторым углом i и под таким же углом отражается. Отклонение отраженного луча от первоначального направления (А А') составляет угол δ. На основании рис. 6 можно записать, что
δ = 180°–2i. (3)
Если повернуть зеркало вокруг точки А на произвольный угол φ, то нормаль N повернется на угол φ и займет положение N'A. Отраженный луч также повернется, причем его отклонение от первоначального AА' составит теперь угол δ', который, согласно уравнению (2), запишем в виде
δ' = 180°–2(i + φ), (4)
Как видно из рис. 6, разность (δ – δ') дает искомое изменение направления отраженного.луча при повороте зеркала::
δ – δ' = (180°–2i) – [180°–2(i +φ)], (5)
δ – δ' = 2φ (6)
Следовательно, при повороте зеркала на угол φ отраженный луч повернется на угол 2φ. Это свойство плоского зеркала используется в геодезическом приборостроении, например в компенсаторах наклона.
Рассмотрим отражение луча SN от двух параллельных зеркал N и N1 (рис.5). Нормали NE и N1А к зеркалам параллельны и поэтому углы падения и отражения луча в точках N и N1 будут равны i1. В результате луч N1S1 будет параллелен лучу NS, но окажется смещенным на величину l = NB. Если расстояние между зеркалами N и N1 равно h = АN1, то из треугольника NN1 А
NN1 = h / cos i1, (7)
а из треугольника NN1 B
l = NB = NN1 sin 2i1. (8)
Подставляя выражение (7) в формулу (8) получим
l =2h sin i1. (9)
Допустим, что плоскость зеркала N1D составляет с плоскостью,зеркала ND угол α. Луч SN, отразившись от зеркала ND, пойдетпо направлению NN1 и составит с нормалью N1E угол падения i2.
|
|
После отражения от зеркала N1D он получит направление N1S2 и составит с нормалью угол отражения i2.
Из треугольника NDN1
α = 180º - (90º- i1) - (90º- i2) = i1 + i2. (10)
Из треугольника NN1C находим, что внешний угол β у точки С
β = 2(i1 + i2). (11)
Сопоставляя выражения (10) и (11), получим
β = 2α. (12)
Величина угла β зависит только от угла α и не зависит от углов i1 и i2. Поэтому при повороте обоих зеркал как системы угол β остается неизменным. Это свойство используется, например, в двухзеркальном эккере.

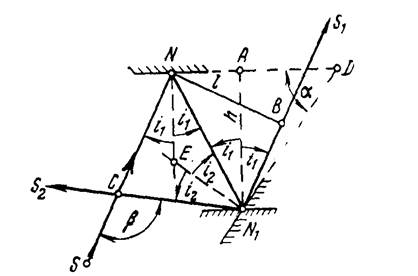

Рис. 5. Отражение луча от двух параллельных зеркал и от двух
зеркал, расположенных под углом
