Плоскопараллельная пластинка – прозрачное тело, ограниченное двумя взаимно параллельными отшлифованными плоскостями.
Пусть луч S составляет с нормалью к грани плоскопараллельной пластинки в точке падения N угол i1 (рис.6). После преломления на границе «воздух - стекло» он пойдет по направлению NN1 под углом i΄1 к нормали и, вновь преломившись в точке N1 на границе «стекло – воздух», получит направление N1 S1, составив с нормалью угол i2. Ход луча подчиняется закону преломления
n0 sin i1 = n sin i΄1 (13)
n sin i2 = n0 sin i΄2
Напомним, что для воздуха показатель преломления n0 принимается равным единице. Любые нормали к шлифованным плоскостям плоскопараллельной пластинки, в том числе и нормали в точках N и N΄, показанные на рис.8 пунктирными линиями, параллельны между собой. Поэтому i΄1= i2. Следовательно, на основании уравнений (13) имеем
sin i1 = sin i΄2;
i1 = i΄2 (14)
Последнее означает, что выходящий луч S1 параллелен входящему лучу S, но смещен относительно него на величину h. Определим смещение h. Из прямоугольного треугольника NN1O
|
|
(15)
Первое равенство системы (13) запишем следующим образом:
. (16)
Поскольку углы i1, i΄1 и (i 1 - i΄1)- малые, толщину пластинки d примем равной отрезку NN1, а синусы этих углов – самим углам в радианной мере. Тогда выражения (15) и (16) примут вид
; . (17)
Образуем из равенства (17) производную пропорцию
. (18)
Исходя из формулы (18)
. (19)
Подставляя значения разности (i 1 - i΄1) из уравнения (19) в (17) окончательно получаем
. (20)
Отсюда следует, что для одной и той же пластинки (d и n - постоянны) смещение луча h прямо пропорционально углу поворота пластинки i 1. Свойство плоскопараллельной пластинки смещать лучи, оставляя их параллельными начальным направлениям, обуславливает ее применение в оптических микрометрах теодолитов, нивелиров и других приборов.

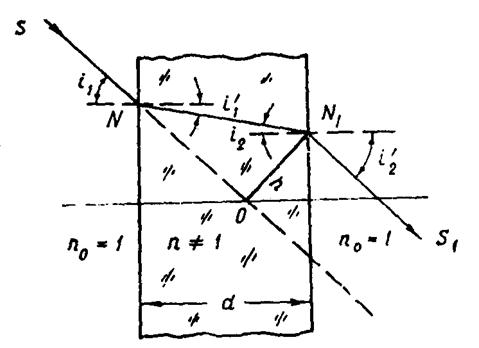

Рис.6. Ход луча через плоскопараллельную пластинку
