Установка зрительной трубы

Измерительные работы можно проводить только в том случае, когда в трубу через окуляр одновременно хорошо видны сетка нитей и изображение предмета. Для этого надо совместить плоскость сетки и плоскость изображения предмета, даваемого объективом. Действия, связанные с совмещением указанных плоскостей, называются установкой трубы по глазу и по предмету.

Установка трубы по глазу – значит поставить окуляр и сетку на таком расстоянии, при котором сетка хорошо видна. Окуляр перемещают вращением его оправы в окулярной трубке, имеющей винтовую нарезку. Установка трубы по предмету состоит в том, чтобы совместить изображение предмета плоскостью сетки нитей, то есть сделать, чтобы наблюдаемый предмет был хорошо виден. Для предметов разной удаленности от инструмента эта установка будет неодинаковой.

В трубах с внешней фокусировкой – за счет перемещения окулярного колена, внутренней – за счет перемещения рассеивающей линзы.

Вследствие несовершенства человеческого глаза всегда нужно проверить параллакс сетки нитей. Параллакс – кажущееся перемещение изображения предмета относительно сетки нитей при изменении положения глаза около окуляра.

Если плоскость сетки нитей и изображаемого предмета совпадают, то центр сетки нитей будет покрывать одну и ту же точку К независимо от того, где будет находиться глаз – в точке М₁, М₂ или М₃. Если сетка с центром К находится дальше, чем изображение, то при перемещении глаза в точках М₁, М₂, М₃ центр сетки будет покрывать разные точки предмета m₁, m₂, m₃.

На рисунках N₁N₂ – плоскость сетки; V₁V₂ – плоскость изображения. Если изображение предмета дальше от глаза, чем сетка, то с перемещением глаза вправо или влево крест сетки также будет покрывать разные точки предмета.

С М₁ N₁ V₁ М₁

изображение m₁

К m₂ М₂

К М₂

глаз m₃ М₃

сетка М₃ N₂ V₂

V₂ N₂

m₃ М₁

К глаз

m₂ М₂

m₃ М₃

N₁

V₁

Рис. 20. Параллакс сетки нитей

Параллакс обнаружить просто, а устранить можно более точной установкой трубы по предмету и по глазу.

3.1.4. Основные оптические характеристики зрительных труб и их определение

Основными оптическими характеристиками зрительной трубы являются увеличение Г^×, угол поля зрения трубы, относительная яркость Н и разрешающая сила r" при установке трубы на бесконечность. При конструировании стремятся получить наиболее высокие показатели для всех характеристик. Однако иногда улучшение одних характеристик приводит к ухудшению других. Кроме того, улучшение характеристик оптических систем, как правило, связано с увеличением их размеров, массы и стоимости изготовления. Поэтому для основных характеристик оптической системы еще до конструирования устанавливают некоторые оптимальные значения, отвечающие всем предъявляемым к ней требованиям.

Увеличение трубы. Допустим, что глаз рассматривает изображение предмета в трубе из центра окуляра О₁ под углом β, а предмет – из центра объектива О под углом α.

а₀

α F_об. С β О₁

α

в₀

Рис. 21. Увеличение зрительной трубы

При наблюдении на большие расстояния можно считать, что изображение предмета в трубе удалено как от объектива, так и от окуляра на величину их фокусных расстояний, то есть можно записать (рис. 21): ОС=F_об., а О₁С=f_ок.. Из ∆а₀О₁в₀ и а₀Ов₀ имеем По малости углов α и β – Г^×=β׃α=F_об.׃f_ок..

Увеличением зрительной трубы называют отношение угла, под которым предмет виден в трубу, к углу, под которым виден тот же предмет невооруженным глазом.

Увеличение трубы есть отношение фокусного расстояния объектива к фокусному расстоянию окуляра. Его можно определить в полевых условиях. На расстоянии 20 – 30 метров от прибора устанавливают рейку. Число делений рейки, видимых простым глазом, соответствующее одному делению рейки, видимому в трубу, дает увеличение трубы. Например, одному делению рейки, видимому в трубу, соответствует 15 делений, видимых простым глазом. Значит Г^×=15^×.

На рис. 23 обозначено: f_об и f_ок – фокусные расстояния соответственно объектива и окуляра; D_вх – диаметр входного зрачка, равный диаметру оправы объектива; D_вых – диаметр выходного зрачка, размер изображения диаметра оправы объектива или диафрагмы внутри трубы, даваемое окуляром; F_об, F_ок – точки фокуса объектива и окуляра; у' – изображение объекта у, даваемое объективом.

По рис.23 можно записать

tg w··у/2 = у'/ f_ок , tg w /2 = у'/ f_об .

Подставив эти значения в формулу (29), получим

Г = f_об / f_ок (30)

Из подобия треугольников на рис.18 следует

f_об / f_ок = D_вх / D_вых .

Тогда формулу (30) можно преобразовать и записать выражение для увеличения трубы в виде

Г = D_вх / D_вых (31)

Все три формулы можно объединить и записать:

, (32)

где ω ' – угол, под которым наблюдатель видит изображение предмета в зрительной трубе; ω – угол, под которым виден этот предмет невооруженным глазом из середины входного зрачка трубы.

В геодезических приборах технической точности применяются зрительные трубы с увеличением …... В приборах средней, высокой и наивысшей точности увеличение зрительных труб доходит до 60 крат. Кроме того, как следует из формулы (30), увеличение одной и той же зрительной трубы можно изменять путем изменения фокусного расстояния окуляра. Поэтому некоторые приборы комплектуются несколькими сменными окулярами с различными фокусными расстояниями.

Значения увеличения зрительной трубы указывается в паспорте на прибор. При отсутствии паспорта увеличение приходится определять экспериментально. Для этого используется несколько способов.

Способ непосредственного измерения фокусных расстояний объектива и окуляра заключается в том, что измеряют расстояния от объектива до исправительных винтов сетки нитей зрительной трубы и от исправительных винтов до окуляра, принимают эти расстояния за фокусные расстояния соответственно объектива и окуляра, подставляют их в формулу (30) и получают увеличение трубы. Этот способ позволяет определить увеличение трубы с погрешностью 2–5 единиц второго знака, т.к. середина объектива и окуляра устанавливается приближенно.

Способ сравнения зрачков входа и выхода. Зрачком входа зрительной трубы D_вх является оправа объектива, внутренний диаметр которой определяют циркулем и линейкой с точностью до 0,5мм. Для определения диаметра зрачка выхода D_вых трубу фокусируют на удаленный предмет и направляют ее объектив на светлый фон. За окуляром устанавливают перпендикулярно визирной оси экран из тонкой бумаги (кальки) и медленно передвигают его вдоль визирной оси, добиваясь четкого изображения на экране яркого кружка, являющегося зрачком выхода, диаметр которого измеряют с помощью циркуля и поперечного масштаба с точностью до 0,1мм. Пользуясь полученными диаметрами и формулой (31), вычисляют значение увеличения зрительной трубы.

Если рабочее отверстие объектива ограничивается диафрагмой внутри трубы, то для определения увеличения пользуются специальным прибором – динаметром.

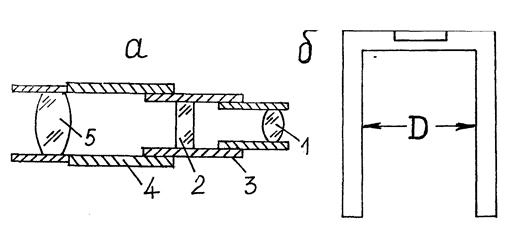

Динаметр (рис. 22) состоит из лупы 1, шкалы 2 с ценой деления 0,1мм, двух тубусов 3 и 4, комплектуется несколькими диафрагмами (рис.22, б) прямоугольного сечения с известными размерами D световых отверстий, которые используются как диаметры входных зрачков. Диафрагма навешивается на объективный конец зрительной трубы, а динаметр тубусом 4 вплотную приставляется к окуляру трубы 5 и фокусируется так, чтобы отчетливо были видны шкала и изображение диафрагмы. По шкале определяют ширину изображения диафрагмы, принимают ее за D_вых и вычисляют увеличение по формуле (31). Для повышения точности определения увеличения ГОСТ 60248–79 рекомендует выполнять измерения не менее трех раз. При этом используют диафрагмы с различными входными размерами. Окончательным результатом считают среднее арифметическое из всех определений.

Рис. 22. Динаметр

Описанный способ позволяет определять увеличение трубы с погрешностью 1–2 единицы второго знака.

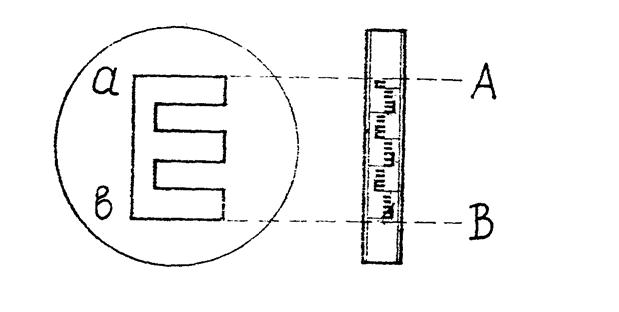

Способ Галилея состоит в том, что сравнивают между собой деления шкалы, рассматриваемой одновременно невооруженным и вооруженным (зрительной трубой) глазом, в качестве шкалы используют рейку, установленную в нескольких метрах от прибора. Трубу устанавливают горизонтально и наводят ее на рейку. Затем отсчитывают число делений рейки, укладывающихся между дальномерными штрихами сетки (рис.24) при рассматривании невооруженным глазом (N) и в трубу (n). Видимое увеличение трубы определяют по формуле Г = N/n. Погрешность определения увеличения трубы составляет 2–5 единиц второго знака.

Способ сравнения предельных расстояний. Определение увеличения зрительной трубы этим способом выполняют следующим образом. Установив прибор на штативе, наблюдатель наводит и тщательно фокусирует трубу на объект, например, на миру (рис.26) или страницу книги, которые помощник постепенно удаляет от прибора на максимальное расстояние S_тр, при котором еще различимы в поле зрения трубы изображения отдельных штрихов миры или буквы шрифта. Измеряют расстояние от прибора до объекта визирования. Затем, рассматривая ту же миру (или шрифт) невооруженным глазом, наблюдатель постепенно подходит к мире на расстояние S_гл , при котором еще различаются отдельные штрихи миры или буквы шрифта. Измерив расстояние от наблюдателя до миры (шрифта), вычисляют увеличение трубы Г = S_тр / S_гл . Зрение наблюдателя должно быть нормальным, при нарушении зрения необходимо пользоваться очками, чтобы обеспечить нормальную остроту зрения.

Рис. 23. Определение увеличения трубы способом непосредственного измерения фокусных расстояний объектива и окуляра и способом

сравнения зрачков входа и выхода

Рис. 24. Определение увеличения трубы по рейке

Рис. 25. Определение поля зрения трубы

Поле зрения и яркость изображения трубы

Полем зрения трубы называется пространство, видимое в трубу при неподвижном ее положении. Оно ограничивается круглым отверстием полевой диафрагмы (сетки нитей) и в пространстве предметов имеет вид конуса, образованного крайними главными лучами.

В геодезических приборах в фокальной плоскости трубы помещается диафрагма, которая не пропускает лучи, падающие на объектив под большим углом. В глаз наблюдателя попадут только те лучи, которые будут находится в пределах конуса аОв, основанием которого является отверстие диафрагмы, а вершина находится в оптическом центре объектива О. Измеряется поле зрения углом α, вершина которого лежит в оптическом центре.

Различают два поля зрения: объективное (истинное) и окулярное (субъективное, кажущееся). Они характеризуются соответственно углами 2ω и 2ω', под которыми мы видим диафрагму MN (рис.25) через объектив и через окуляр. Обозначив диаметр диафрагмы MN = d, запишем

и ,

где f₁' – заднее фокусное расстояние объектива,

f₂ – переднее фокусное расстояние окуляра.

Поэтому можно записать

или для малых углов

и окончательно

(33)

Отсюда видно, что объективное (истинное) поле зрения прямо пропорционально окулярному (субъективному) полю зрения и обратно пропорционально увеличению трубы.

Окулярное поле зрения зависит от оптической системы окуляра и может достигать 2ω'=60'.

Зрительные трубы характеризуются объективным полем зрения

. (34)

Практически угол поля зрения можно определить двумя способами.

При исследовании угломерных приборов трубу наводят на удаленную точку дважды: первый раз – одним краем (верхним или правым) полевой диафрагмы, второй раз – противоположным краем (нижним или левым). После каждого наведения берут отсчеты N₁ и N₂ по вертикальному или горизонтальному лимбу. Угол поля зрения вычисляют по формуле

2ω = N₁ – N₂ (35)

Для определения поля зрения труб нивелиров на расстоянии 50м от прибора устанавливают вертикально рейку. После приведения нивелира в рабочее положение визируют на рейку, вертикальную нить сетки совмещают с осью рейки и берут отсчеты по нижнему в₁ и по верхнему в₂ краям полевой диафрагмы. Измеряют расстояние L от рейки до объектива и определяют угол поля зрения по формуле

(36)

Этот способ можно использовать при определении поля зрения и в теодолитах. Необходимо лишь перед измерениями привести зрительную трубу в горизонтальное положение.

Истинный угол поля зрения современных зрительных труб геодезических приборов составляет 1 – 2^°.
