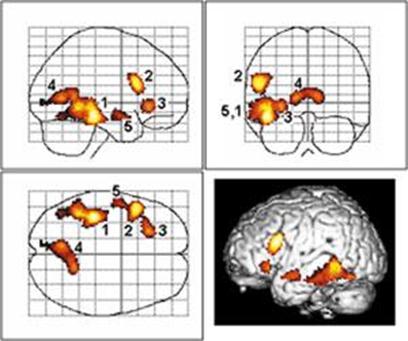

На основе многоканальной ЭЭГ (от 16 до 32, иногда до 128 электродов) регистрации ЭЭГ был разработан метод картирования биотоков мозга (brain mapping, ТКЭАМ). Картирование дает представление о пространственном распределении по коре любого показателя электрической активности мозга. Это может быть ВП, один из его компонентов или другие частотные полосы спектра ЭЭГ.
Способы представления данных. Современные средства картирования мозга позволяют отражать все этапы анализа: "сырые данные" ЭЭГ и ВП, спектры мощности, статистические и динамические топографические карты, графики, диаграммы и таблицы.

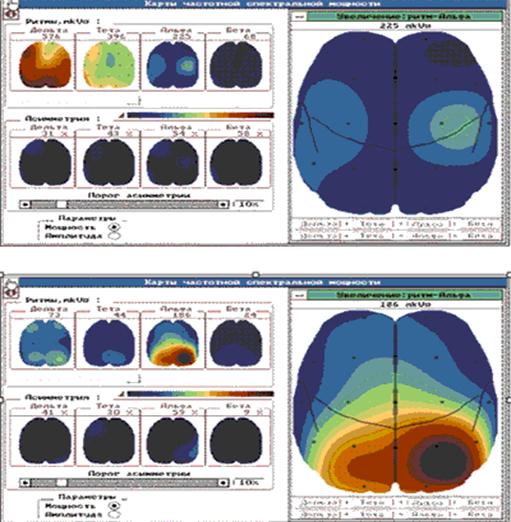

Топографические карты представляют собой контур черепа, на котором изображен какой-либо параметр ЭЭГ. Значения мощности выбранного показателя подразделяются на уровни. В одном варианте каждому уровню приписывается свой цвет и изменение локуса активности выглядит как перемещение определенного цвета по карте. В другом варианте значения показателя, принадлежащие одному уровню, соединяются изолиниями. Используется процедура вычитания одной карты потенциалов из другой, что позволяет связать паттерн ЭЭГ-активности с той или другой когнитивной операцией.
