Составной инвертор содержит фазо-инверсный каскад на транзисторе T1 и выходной каскад на транзисторах T2 и T3. При низком потенциале базы T1 он закрыт, при этом закрыт и транзистор T3, а T2 открыт высоким потенциалом коллектора T1. Транзистор T2 включен по схеме эмиттерного повторителя и передает потенциал коллектора T1 на выход. Выходное напряжение имеет высокий уровень (логическая единица):
.
| Если же входной сигнал высокого уровня обеспе-чивает ток базы T1, достаточныйдля его насыщения, эмиттерный ток T1 насыщает T3, а T2 оказывается при этом закрытым низким потенциалом коллектора Т1. В этом состоянии напряжение на выходе имеет низкий уровень (логический ноль): |
 |
.
Диод D1 служит для надежного запирания Т2. Достоинство составного инвертора в том, что его выходное сопротивление имеет малое значение в обоих статических состояниях, что обеспечивает высокую крутизну фронтов выходного напряжения за счет быстрого заряда (разряда) емкости нагрузки.

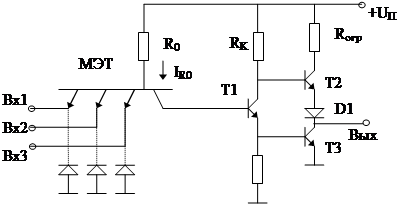

Приведенная схема дополнена многоэмиттерным транзистором на входе (МЭТ), который реализует логическую функцию конъюнкции. Если хотя бы один входной сигнал имеет низкий уровень, МЭТ насыщен и запирает Т1. На выходе схемы будет высокое напряжение. Если же на всех входах сигналы имеют высокий уровень, эмиттерные переходы МЭТ заперты и ток коллекторного перехода МЭТ направлен в базу Т1, обеспечивая насыщение Т1 и Т3. На выходе схемы будет низкое напряжение. Таким образом, эта схема реализует функцию И–НЕ. Это базовая схема элементов транзисторно–транзисторной логики (ТТЛ).
|
|
|
