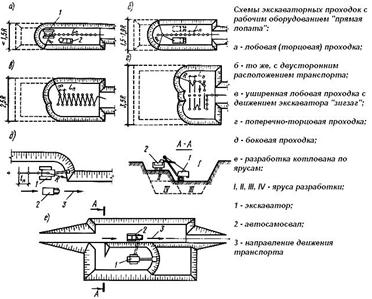

| для лобовой прямолинейной
для зигзагообразной
 ;
для поперечно-торцовой
 ;
для боковой
 ,
где:
 - оптимальный радиус резания экскаватора;
 - длина рабочей передвижки экскаватора;
 - радиус резания на уровне стоянки;
 - количество поперечных передвижек экскаватора;
 - коэффициент откоса;
 - высота забоя
|
Большие котлованы
Пионерная траншея:
- узким (ширина забоя поверху B ПТ < 1, 5Rкоп max),
- нормальным B ПТ = (1,6…1,9) Rкоп max (предпочтительнее)
Ширину пионерной траншеи понизу принимают равной двум радиусам копания на уровне стояния
bПТ = 2RСТ
|

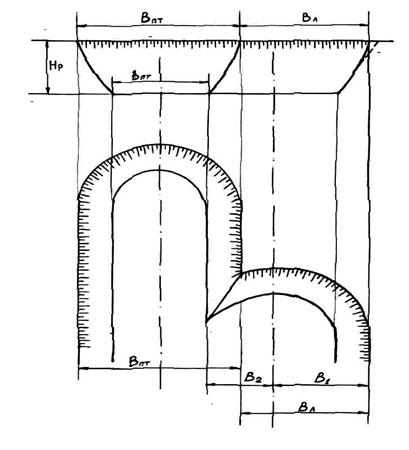

Рис Пионерная траншея и боковой забой прямой лопаты.
| Показатели | ЭО-3122 | ЭО-4321 | ЭО-4121 | ЭО-5122 | ЭО-6122 | |||
| Объём ковша, м3 | 0,65 | 0,8 | 0,65 | 1,0 | 1,6 | 2,0 | 2,5 | 3,2 |
| Наибольший радиус копания Rкоп max, м | 6,8 | 7,5 | 7,5 | 8,9 | 10,2 | |||
| Радиус копания на уровне стоянки Rст, м | 3,4 | 2,5 | 4,0 | 4,7 | 5,4 | |||
| Наибольшая высота копания Hкоп max, м | 7,3 | 7,9 | 8,0 | 9,6 | 10,7 | |||
| Наибольшая высота выгрузки Hвыг max, м | 4,1 | 5,7 | 5,0 | 5,1 | 6,0 | |||
| Радиус выгрузки при наибольшей высоте выгрузки, Rвыг, м | 4,6 | 4,9 | 4,6 | 4,6 | 5,7 | |||
| Продолжительность цикла, с | ||||||||
| Масса, т | 14,0 | 19,0 | 23,0 | 36,0 | 56,6 | |||
