Рис. 6. Внутреннее представление вещественного числа 46,5.
Таблица 2. Вещественные типы
Вещественные типы
Таблица 1. Целые типы
Название | Размер элемента хранения, байт | Множество констант |
Byte | 0…255 | |
ShortInt | -128…127 | |
Word | 0…65535 | |
Integer | -32768…32767 | |
LongInt | -2147483648…2147483647 |
ЛОГИЧЕСКИЙ ТИП. Значениями логического типа может быть одна из предварительно объявленных констант FALSE (ложь) и TRUE (истина).
Power(BOOLEAN) = 2, Sizeof(BOOLEAN) = 1 (байт),
Ord(False) = 0, Ord(True) = 1.
СИМВОЛЬНЫЙ ТИП. Значениями символьного типа является множество всех символов компьютера. Каждому символу приписывается целое число в диапазоне 0..255. Это число служит кодом внутреннего представления символа. Первая половина символов с кодами 0..127 соответствует стандарту ASCII. Вторая половина символов с кодами 128..255 не ограничена жесткими рамками стандарта и может меняться на компьютерах разных типов.
Power(CHAR) = 256, Sizeof(CHAR) = 2 (байта), Ord(‘F’) = 70;
ПОЛЬЗОВАТЕЛЬСКИЙ ПЕРЕЧИСЛИМЫЙ ТИП (обозначим Enum_Type) задает некоторое подмножество целого типа WORD и может рассматриваться как компактное объявление группы N именованных целочисленных констант со значениями 0,1,…65535. Например,
TypeNote= (do, re, mi, fa, sol, la, si).
Так, значение константы с именем fa и соответственно ее порядковый номер в множестве констант типа Note равны 3, т.е. Ord(fa) = 3.
Power (Enum_Type) = N, N <= 65536.
Sizeof(Enum_Type) = 1 + log2(Power (Enum_Type) – 1) DIV 8.
Power(Note) = 7, Sizeof(Note) = 1 (байт).
Для ограничения полного множества значений некоторого порядкового типа используются отрезки типа. ОТРЕЗОК ТИПА ИЛИ ДИАПАЗОН (обозначим Diap_Type) – упорядоченное подмножество полного множества значений любого порядкового типа, исключая диапазон. Тип-диапазон задается границами своих значений (обозначим их MIN и MAX) внутри базового типа:
Type Diap_Type = MIN.. MAX;
MIN = Low (Diap_Type), MAX = High (Diap_Type).
Power (Diap_Type) = MAX - MIN + 1 <= 65536.
Sizeof(Diap_Type) = 1 + log2(Power (Diap_Type) – 1) div 8.
Например,
Type Otr = 10..19;
Low (Otr) = 10, High(Otr) = 19, Ord(15) = 15,
Power(Otr) = 10, Sizeof(Otr) = 1 (байт).
Порядковые типы конечны и счетны, значения их всегда сопоставимы с рядом целых чисел, и, следовательно кодируются абсолютно точно. Множество констант ВЕЩЕСТВЕННЫХ ТИПОВ бесконечно, значения вещественных типов определяются с некоторой конечной точностью, зависящей от внутреннего формата вещественных чисел.
Название | Размер элемента хранения, байт | Количество значащих цифр | Диапазон десятичного порядка |
single | 7..8 | -45…+38 | |
real | 11…12 | -39…+38 | |
double | 15…16 | -324…+308 | |
extended | 19…20 | -4951…+4932 | |
comp | 19…20 | -2*1063+1…+2*1063-1 |
Элемент хранения вещественного типа имеет следующую структуру:
Здесь s – знаковый разряд числа; e – экспоненциальная часть, содержащая порядок; m – мантисса числа. Мантисса имеет длину от 23 (для SINGLE) до 63 (для EXTENDED) двоичных разрядов, что и обеспечивает точность 7..8 для SINGLE и 19..20 для EXTENDED десятичных цифр. Знак мантиссы определяет знак числа и имеет значения: 0 – для положительных чисел, 1 – для отрицательных чисел. Порядок числа запоминается увеличенным на 2008 (128). Такой способ хранения порядка называется смещенным. Десятичная точка подразумевается перед левым (старшим) разрядом мантиссы, но при действиях с числом ее положение сдвигается влево или вправо в соответствии с двоичным порядком числа, хранящимся в экспоненциальной части, поэтому действия над вещественными числами называются арифметикой с плавающей точкой. На рис. 6 показано внутреннее представление вещественного числа 46,5 в формате SINGLE.

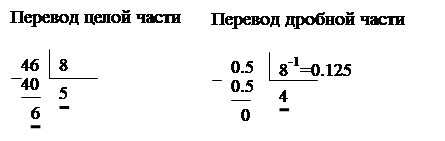

46,510 = 56,48 = 0,5648 * 82 = 0,5648 * 26
Смещенное представление порядка (в формате SINGLE под порядок отводится 8 разрядов): | ||
610 = 68 | 00000110 | |
2008 | + | 10000000 |
порядок | = | 10000110 |
Абстрактные типы данных (АТД) конструируются в программе на основе встроенных и ранее сконструированных абстрактных типов. Если конструирование осуществляется путем агрегирования, т.е. объединения свойств составляющих типов, полученный тип является структурированным типом или агрегатом. Если при конструировании объединяются разнородные свойства, получается новый тип – ЗАПИСЬ (обозначим Rec_Type). Пусть Тип Rec_Type строится на основе типов Type1, Type2,… Type N.
Type Rec_Type = record
< Имя свойства 1 >: Type1;
< Имя свойства 2 >: Type2;
...
< Имя свойства N >: Type N;
end;
Таким образом, запись – это агрегат, составленный из разнородных свойств. Мощность типа запись представляется произведением мощностей составляющих типов. Размер элемента хранения типа запись равен сумме размеров элементов хранения составляющих подтипов.
Power(Rec_Type) = Power(Type1) * Power(Type2) * … * Power(TypeN),
Sizeof(Rec_Type) = Sizeof(Type1) + Sizeof(Type2) + … + Sizeof(TypeN).
Например,
Type Rec = record
X: 0..9; Y: 0..9
end;
Множество констант этого типа включает 100 пар значений (0,0), (0,1),…(0,10), (1,0), (1,1), …, (1,10), (10,0), …(10,10).
Power(Rec) = Power(X) * Power(Y) = 10 * 10 = 100,
Sizeof(Rec) = Sizeof(X) + Sizeof(Y) = 1 + 1 = 2 (байта).
Если при конструировании типа объединяются однородные свойства, получается новый тип - МАССИВ (обозначим Array_Type). Массив – это агрегат, составленный из однородных свойств. Пусть тип Array_Type формируется из N элементов типа Type1:
Const N = …; { N – количество элементов массива }
Type Array_Type = array [1..N ] of Type1;
Power(Array_Type) = Power(Type1)N,
Sizeof(Array_Type) = N * Sizeof(Type1).
На базе типа с ограниченным множеством значений (обозначим Base_Type) можно построить тип с более широким спектром значений – тип МНОЖЕСТВО (обозначим Set_Type). Множество определяется как набор всевозможных комбинаций однотипных логически связанных объектов некоторого базового типа. Мощность базового типа не дожна превышать 256 констант. Пусть в качестве базового типа для построения АТД КАРТИНА используется перечисление цветов
Type Colour = (white, black, red, green, blue, yellow, gray, magenta, cyan);
Type Picture = Set of Colour;
Примеры множественных констант:
[ ], [ red ], [ green, blue, red ], … [ green, black ], …[ white.. cyan ].
Power(Set_Type) = 2 Power(Base_Type),
Sizeof(Set_Type) = 1 + (Power(Base_Type) – 1) div 8 или
Sizeof(Set_Type) = (MAX div 8) – (MIN div 8) + 1, где
MIN = Low(Base_Type), MAX = High(Base_Type).
Power(Colour) = 9, Sizeof(Colour) = 1 (байт),
Power(Picture) = 29 = 512, Sizeof(Picture) = 2 (байта).
Элемент хранения объекта множественного типа должен допускать размещение 2 Power(Base_Type) значений. В качестве представления объекта множественного типа используется характеристическая функция, являющаяся массивом логических значений, i–я компонента которого означает наличие или отсутствие i-й константы базового типа в множестве. Каждая константа базового типа в представлении константы множественного типа имеет сопоставимый номер и занимает 1 бит, соответствующий ее порядковому номеру в базовом типе. Например, представление объекта [white, red, green, gray, cyan] в его элементе хранения выглядит следующим образом (рис.7):
