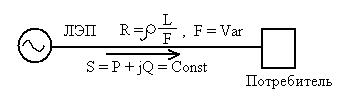

На рис.1 представлена схема электропередачи с постоянной передаваемой мощностью P+jQ. Требуется найти сечение ЛЭП, при котором расчетные затраты на передачу электроэнергии минимальны.
Рис 2.1. Схема электропередачи.

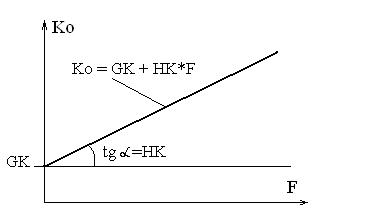

Расчетные затраты на передачу энергии состоят из отчислений от капитальных затрат на ЛЭП и стоимости годовых потерь электроэнергии в ней. На рис.2 приведена зависимость капитальных затрат на 1 км ЛЭП от сечения.
Рис.2.2. Зависимость капитальных затрат от сечения.
Удельные капитальные затраты Ко является линейной функцией от сечения:
Ko = GK + HK*F, где
GK – капитальные затраты, не зависящие от сечения (подготовка трассы, опоры и пр.), руб/км;
HK – стоимость 1 мм2 проводников, руб/(мм2 *км).
Капитальные затраты на ЛЭП:
K = Ko* L, руб, где L – длина ЛЭП, км.
Стоимость годовых потерь электроэнергии в проводах ЛЭП:
Зп = Со * * ΔP = Co * * S2 * ρ * L / (U2 * F), где
С0 – стоимость электроэнергии, руб/кВт*ч,
– время максимальных потерь, часов/год;
ΔP – потери активной мощности в проводах ЛЭП, кВт,
|
|
S - максимальная (расчетная) мощность, передаваемая по ЛЭП, кВА,
ρ – удельное сопротивление материала проводов, ом*мм2/км,
L – длина ЛЭП, км,
U – номинальное напряжение ЛЭП,
F – сечение провода, мм2.
Обозначим - стоимость электроэнергии, руб/(кВт*год).
Тогда суммарные годовые приведенные затраты на ЛЭП:
, где (2.1.1) E – нормативный коэффициент отчислений от капиталовложений, 1/год.

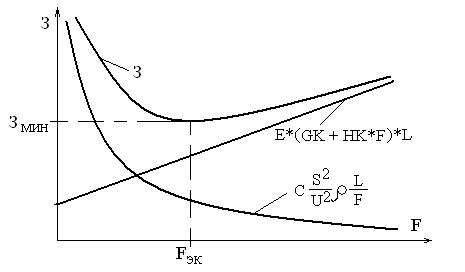

На рис.2.3 изображен график годовых приведенных затрат, полученный суммированием отчислений от капиталовложений и стоимости потерь электроэнергии.
Рис. 2.3. Годовые приведенные затраты и экономическое сечение.
