Ограничение тока короткого замыкания, токоограничивающие автоматы

Специальная форма подвижного и неподвижного контактов выключателя приводит к тому, что при протекании большого тока КЗ электродинамическая сила их отталкивания превышает усилие сжимающей пружины, контакты расходятся, сопротивление появившейся дуги ограничивает ток КЗ и затем срабатывает расцепитель, окончательно отключая автомат.

Способность токограничивающего выключателя ограничивать ток короткого замыкания заключается в том, что он может предотвращать протекание максимального ожидаемого тока короткого замыкания и допускать лишь ограниченный ток (рис.6). Ожидаемый ток КЗ - это ток, который протекал бы в цепи при отсутствии токоограничения.

Токоограничение предполагает отключение токов КЗ менее, чем за полупериод переменного тока. Поэтому установившийся ток КЗ не существует и необходимо учитывать только ударный ток КЗ. Ожидаемый ударный ток, как известно, зависит от действующего значения ожидаемого тока КЗ и от отношения X / R цепи КЗ (от Cosφ). Ограниченный ударный ток зависит от степени ограничения тока выключателем, которая приводится изготовителем в виде кривых токоограничения (рис.7).

Рис.7.6. Ожидаемый и фактический

токи КЗ.

Рис.7.7. Кривая токоограничения.

Ограничение тока значительно снижает количество тепла, пропорциональное(рис.8). Например, при снижении ударного тока до 10% от ожидаемого, количество тепла будет снижено до 1%.

Положительный эффект токоограничения складывается из нескольких составляющих:

- Электромагнитная - снижение электромагнитных помех, могущих вызвать нарушения в работе слаботочных приборов и устройств.

- Тепловая - уменьшение нагрева оборудования и кабелей.

- Механическая - уменьшение электродинамических сил и, следовательно, снижение опасности деформаций и разрушений.

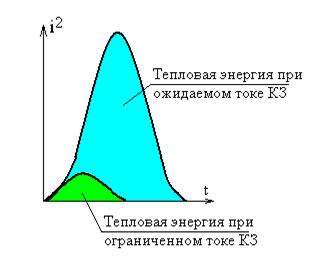

Рис.7.8. Нагрев электроаппаратов и проводников.
