Категория применения (A или B) и номинальный кратковременно выдерживаемый ток (Icw)

Стандарты МЭК 60947_2 и ГОСТ Р 50030.2 устанавливает две категории низковольтной промышленной коммутационной аппаратуры - A и B.

К категории применения A относятся аппараты, для которых не предусмотрена преднамеренная задержка срабатывания расцепителя мгновенного действия при коротком замыкании (рис.7.4).

Это, как правило, автоматические выключатели, устанавливаемые на средних и низших ступенях схемы.

Кратность тока отсечки Im у автоматов категории А обозначается латинскими буквами.

Бытовые автоматы: «B» - Im = (3 – 5) Ir, «C» - Im = (5 – 10) Ir, «D» - Im = (10 – 20) Ir).

Промышленные автоматы: «Z» - Im = 4 Ir, «L» - Im = 8 Ir, «K» - Im = 12 Ir.

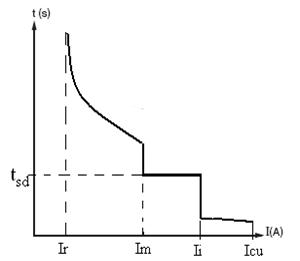

К категории B (рис.7.5) относятся аппараты, в которых с целью согласования их с другими последовательно соединенными автоматическими выключателями по времени срабатывания, предусмотрена возможность задержки отключения. При этом протекающий во время задержки ток короткого замыкания должен быть ниже уровня максимально выдерживаемого им кратковременного тока (Icw). Это обычно имеет место в больших автоматических выключателях, установленных на высших ступенях схемы, например во вводном шкафу ТП или на ГРЩ. Ток Icw – максимальный ток, который автоматический выключатель категории B может выдержать термически и электродинамически без получения повреждений в течение периода времени, указанного изготовителем (обычно 1 с). Иногда этот параметр называется допустимым сквозным током КЗ.

Рис.7. 4. Автоматический выключатель Рис.5. Автоматический выключатель

категории А. категории В.
