Логическая селективность

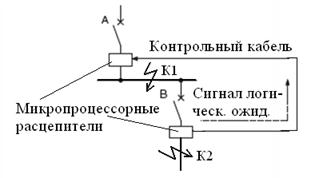

Рис.7.14. Принцип логической селективности.

Для построения системы логической селективности требуются автоматические выключатели, оснащенные микропроцессорными расцепителями, и соединенные цепями управления для обмена данными между ними. Если КЗ произошло в точке К2, ток КЗ обнаруживается обоими автоматами А и В. Расцепитель В при этом посылает сигнал логического ожидания расцепителю А, запрещая его мгновенное срабатывание. Этот сигнал вызовет задержку срабатывания выключателя A, давая время для отключения выключателю В. Если до истечения этой выдержки ток прекратился, то автомат А остается в работе. Если же по истечении этого времени через выключатель А продолжает идти ток КЗ, то он отключается и тем самым обеспечивает резервную защиту при отказе выключателя B.

При КЗ в точке К1 расцепитель А не получает сигнала логического ожидания, свидетельсвующего об обнаружения тока КЗ расцепителем B, и выключатель A отключается мгновенно.
