Система плавного пуска имеет характеристики, отличающиеся от остальных методов пуска. Принцип ее действия основан на регулировании действующего значения напряжения на двигателе с помощью встречно-параллельных тиристоров с управляемым углом открытия (рис.5). На первом этапе запуска напряжение, подаваемое на мотор настолько мало, что позволяет только выбрать зазоры в редукторах или натянуть приводные ремни или цепи, что позволяет избежать нежелательных рывков при пуске. Постепенно напряжение и крутящий момент возрастают и механизм разгоняется.

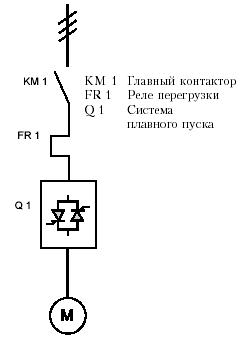

Рис.5. Принципиальная схема системы плавного пуска.
Одним из преимуществ этого метода пуска является возможность точной регулировки крутящего момента. Снижение избыточного пускового момента позволяет уменьшить износ соединительной муфты и самого приводимого механизма, что в результате выражается в снижении затрат на техническое обслуживание. Другой функцией системы плавного пуска является мягкая остановка, которая весьма полезна для снижения ударныех нагрузок в трубопроводах.
|
|
|
Функция мягкой остановки также может быть полезна при остановке конвейеров для предохранения материалов от повреждений, которые могут возникнуть при резкой остановке ленты.

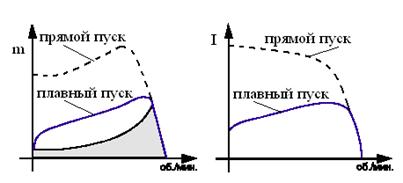

На рис.6 показаны графики изменения вращающего и тормозного моментов и тока при плавном пуске механизма с вентиляторной характеристикой тормозного момента.
Рис.6. Графики момента и тока при плавном пуске.
