Состав устройства. Технические характеристики

10 11 12 13 14 15 16

Технические характеристики

Технические возможности.

Перспективы развития.

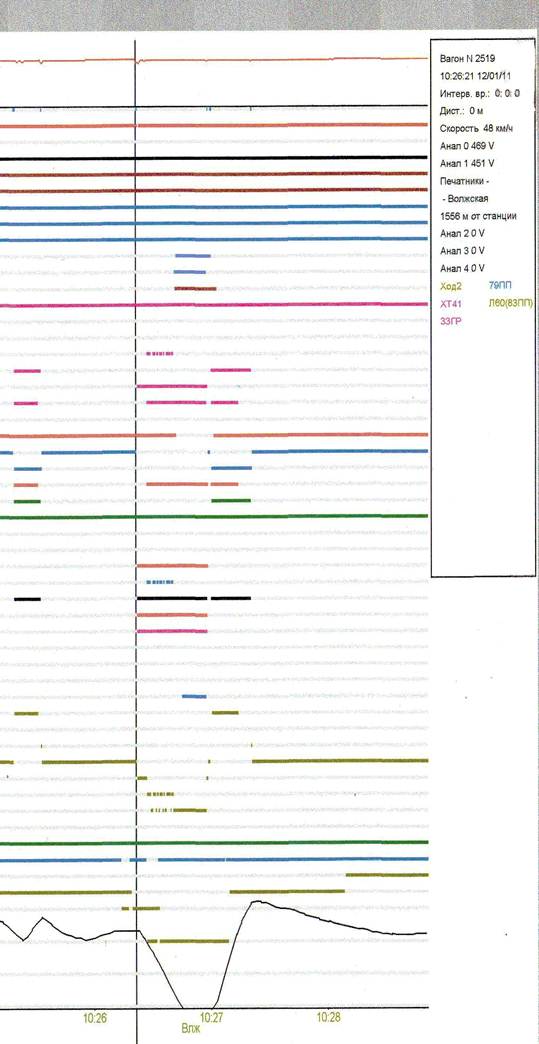

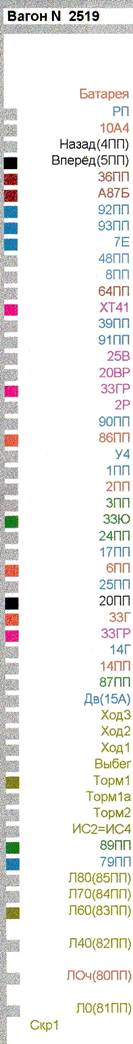

Примеры использования данных РПДП при работе в депо.

Анализ работы машинистов на линии и при совершении маневровых передвижений на парковых путях.
Использование записей случаев сбоев в работе подвижного состава для проведения технической учебы.
Возможность получения данных и просмотр непосредственно на вагоне во время обкатки для обнаружения отклонений в работе вагона.
Анализ работы напольных устройств СЦБ.
Выявление случаев проезда станции без высадки пассажиров.
Выявление случаев проезда запрещающих показаний светофора.
Расследование случаев нарушений в работе поездных бригад при маневрах.
Определение положения главной рукоятки КВ, при котором произошло срабатывание РП.

организация учета пробега вагонов по данным базы данных вагонов;
статистическая обработка нарушений в работе локомотивных бригад;
предупреждение отказов в работе подвижного состава;
создание единой централизованной базы по парку подвижного состава по всем депо, с возможностью статистической обработки и предоставлением отчетов по отказам и нарушениям.

РПДП обеспечивает приём и регистрацию:

до 48 дискретных сигналов от оборудования поезда с уровнями от 0 до 12 В (регистрируется как отсутствие сигнала) и от 45 до 90 В (регистрируется как наличие сигнала) при входном сопротивлении не менее 6,6 кОм
двух сигналов синусоидальной формы от датчиков скорости с частотой от 20 Гц до 495 Гц и амплитудой от 60 до 500 мВ при входном сопротивлении не менее 39 кОм
восьми аналоговых сигналов напряжением от 0 до 90 В с дискретностью 1 В при входном сопротивлении не менее 100 кОм
текущего календарного времени от внутренних энергонезависимых часов при каждом включении изделия и далее, примерно через каждые 2,5 минуты.
Устройство обеспечивает непрерывное накопление данных в объёме 16 Мб для основного накопителя и 2 Мб - для аварийного накопителя.
Хранение информации в накопителях при отсутствии электропитания гарантируется в течение не менее 100 суток.
Считывание информации из накопителей производится при помощи программно-аппаратного комплекса со скоростью до 300 Кбит/с из основного накопителя и со скоростью 57600 бод из аварийного.
В режиме мониторинга устройство обеспечивает вывод на персональный компьютер всей обрабатываемой информации в реальном масштабе времени.

Электропитание устройства осуществляется от источника постоянного тока напряжением 75 В с отклонением от номинального значения до ± 15 В. Потребляемый ток - не более 0,6 А.
Средняя наработка на отказ, не менее 15000 часов.
Назначенный срок службы, не менее 10 лет.
Габаритные размеры изделия, не более - 250х130х372 мм.
Масса изделия, не более 10 кг.
