ВВЕДЕНИЕ

Электромеханические преобразователи в системном понимании предназначены для производства, преобразования и накопления электроэнергии и являются, в общем случае, электрическими машинами. Научные исследования и развитие электроэнергетики привели к созданию электрических машин – источников и преобразователей энергии, которые вышли за пределы обычных электромеханических преобразователей.

Широкое и разнообразное применение специальных электромеханических преобразователей в энергетике, автоматизации производственных процессов и во всех отраслях промышленности определяет необходимость освоения инженерно-техническим составом, работающим в этой области, теории преобразователей, вопросов их разработки и применения.

Учебные планы технических университетов содержат курс «Проектирование, расчет и потребительские свойства электромеханических преобразователей» для студентов различных электротехнических специальностей. Учебный план для студентов специальности 140.601 предусматривает, кроме теоретического курса, практические занятия и достаточно большой объем самостоятельной работы.

Изучение курса специальных электромеханических преобразователей базируется на преемственности знаний, полученных при изучении таких предшествующих дисциплин, как высшая математика, физика, теоретическая механика, сопротивление материалов, теоретические основы электротехники, основы электроники и др.

Знания, полученные студентами при изучении специальных электромеханических преобразователей, необходимы для освоения материала по курсам: электромеханика и электрические машины, основы автоматизированного электропривода, электрические аппараты, электрические микромашины и др.

Данный курс лекций предназначен для освоения отдельного раздела специальных электромеханических преобразователей – изучения основ специальных трансформаторов, их узлов и деталей, – и практического применения полученных знаний для расчетов и конструирования.

1. СПЕЦИАЛЬНЫЕ ТРАНСФОРМАТОРЫ

Трансформатор является, в общем случае, статическим преобразователем электроэнергии переменного тока. Обычно трансформатор представляет собой электромагнитный аппарат, предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты. Такие трансформаторы получили широкое распространение и применение в различных отраслях промышленности и сферах деятельности человечества.

Силовые трансформаторы используются в системах передачи и распределения электроэнергии, в системах электроснабжения переменного тока, в трансформаторно-выпрямительных блоках для получения постоянного тока статическими способами.

Трансформаторы находят широкое применение в качестве вторичных источников питания электронных аппаратов, вычислительных машин, бортовых систем электропитания, устройств защиты, коммутационной аппаратуры и др.

В различных отраслях промышленности, в системах автоматического регулирования и управления применяются специальные трансформаторы: дифференцирующие, согласующие, измерительные, выполняющие преобразование числа фаз, частоты, сварочные трансформаторы, регулирующие величину напряжения, пик-трансформаторы и др.

В данном курсе рассматриваются специальные трансформаторы.

1.2. Автотрансформатор

Автотрансформатор имеет всего лишь одну обмотку, часть витков которой является общей для первичной и вторичной цепей. На рис. 1.1 представлена схема понижающего автотрансформатора, где общей частью обмотки является участок АХ, ток в котором . Учитывая, что токи и находятся в противофазе, получим следующее выражение тока:

.

Отсюда следует, что величина тока в общей части об­мотки равна разности токов и .

Если коэффициент трансформации автотрансформатора немногим больше единицы, то токи и мало отличаются друг от друга, а их разность составляет небольшую величину. Это позволяет выполнить часть обмотки АХ однофазного автотрансформатора из прово­да меньшего сечения. Если пренебречь потерями в авто­трансформаторе, то можно принять, что мощность на входе и мощность на выходе S₂ = I₂U₂ приблизительно равны.

Эта мощность называется проходной мощностью . Кроме того, различают еще расчетную мощность , пред­ставляющую собой мощность, передаваемую из первичной во вторичную цепь магнитным полем. Расчетной эту мощность на­зывают потому, что размеры и вес трансформатора зависят от величины этой мощности. В трансформаторе вся проходная мощность является расчетной, так как между обмотками транс­форматора существует исключительно лишь магнитная связь. Но в автотрансформаторе между первичной и вторичной це­пями, помимо магнитной связи, существует еще и электрическая связь. А потому расчетная мощность составляет лишь часть проходной мощности, а другая часть этой мощности переносится из первичной во вторичную цепь за счет электрической связи между цепями, без участия магнитного поля. В подтверждение этого разложим проходную мощность авто­трансформатора на составляющие.

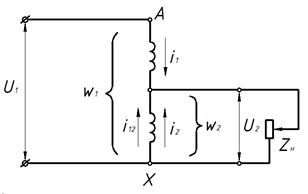

Р и с.1.1. Принципиальная схема однофазного трансформатора

Воспользуемся для этого выражением, из которого следует . Подставив это в формулу проходной мощ­ности, получим

Здесь– мощность, передаваемая из первичной цепи автотрансформатора во вторичную благодаря электрической связи между этими цепями. Таким образом, расчетная мощность в автотрансформаторе составляет лишь часть про­ходной мощности.

Это дает возможность использовать для изготовления автотрансформатора магнитопровод меньшего сечения, чем в трансфор­маторе равной мощности. В связи с этим средняя длина витка обмотки также становится меньше, а следовательно, уменьшается расход меди на выполнение обмотки автотрансформатора. Одновременно умень­шаются магнитные и электрические потери, а к.п.д. автотранс­форматора повышается.

Таким образом, автотрансформатор по сравнению с транс­форматором равной мощности обладает следующими преимуще­ствами: меньшим расходом активных материалов (медь и элек­тротехническая сталь), меньшими размерами, более высоким к.п.д., меньшей стоимостью.

Указанные преимущества автотрансформатора тем значи­тельнее, чем больше мощность , а следовательно, чем меньше расчетная часть проходной мощности.

Величина мощности обратно пропорциональна коэффициенту трансформации автотрансформатора :

Из графика (рис. 1.2) видно, что применение автотрансформатора дает заметные преимущества по сравнению с двухобмоточным трансформатором лишь при небольших значениях коэффициентов трансформации. Например, при вся мощность автотрансформатора пе­редается во вторичную цепь за счет электрической связи между цепями (S₃/S_np=l).

Наиболее целесообразно применение автотрансформаторов с коэффициентом трансформации .

При большей величине коэффициента трансформации пре­обладающее значение имеют недостатки автотрансформатора, которые состоят в следующем:

1) большие токи короткого замыкания в случае понижающего автотрансформатора (при за­мыкании точек А и X (рис. 1.1) напряжение подводится лишь к небольшой части витков, которые обладают очень малым сопротивлением короткого замы­кания);

2) электрическая связь сторо­ны ВН со стороной НН; это тре­бует усиленной электрической изоляции всей обмотки;

3) напряжение, возникающее в схемах понижения напряжения между проводами сети НН и землей и приблизительно равное напряжению между проводом и землей на стороне ВН, что недопустимо по условиям безопасности эксплуатации установок.

Автотрансформаторы могут быть повышающими и понижаю­щими, однофазными и трехфазными. В последних обмотки обыч­но соединяются звездой (рис. 1.3).

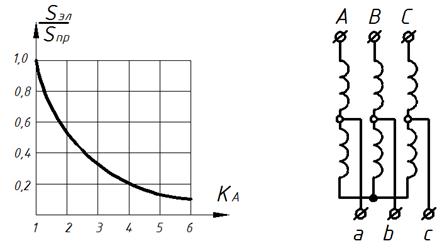

Р и с. 1.2. Зависимость Р и с. 1.3. Схема трёхфазного

S эл/ S пр= f (K_A) автотрансформатора

Широкое распространение получили автотрансформаторы с переменным коэффициентом трансформации. В этом случае автотрансформатор снабжается устройством, позволяющим регулировать величину вторичного напряжения путем изменения числа витков . Осуществляется это либо переключателем, либо с помощью скользящего контакта (щетки), перемещаемого не­посредственно по зачищенным от изоляции виткам обмотки. Такие автотрансформаторы называются регуляторами напря­жения и могут быть как однофазными

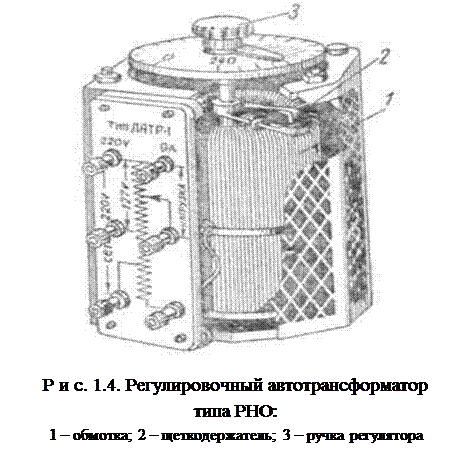

(тип РНО), так и трех­фазными (тип РНТ). Устройство автотрансформатора типа РНО представлено на рис. 1.4.

Проводя аналогичные рассуждения, убеждаемся в том, что ак­тивное и индуктивное х_к сопротивления короткого замыкания автотрансформатора в раз меньше, чем трансформатора. Поэтому напряжение короткого замыкания автотрансформатора также в раз меньше, чем трансформатора , т.е..

Вследствие этого ток короткого замыкания автотрансформатора значительно больше, чем трансформатора. При коротком замыкании намагничивающий ток автотрансформатора во много раз увеличи­вается и может быть соизмеримым с током короткого замыкания. Это объясняется тем, что при нормальной работе м.д.с., создавае­мые обмотками трансформатора на участках (см. рис. 1.1), взаимно уравновешиваются. Например, для повышающего авто­трансформатора . При корот­ком замыкании , в результате чего сердеч­ник очень сильно насыщается. Большой ток при коротком замыка­нии является недостатком автотрансформатора.

Существенным недостатком автотрансформатора является опас­ность попадания высокого напряжения в сеть низкого, так как об­мотки соединены электрически. Поэтому изоляция сети низкого напряжения автотрансформатора должна быть той же, что и вы­сокого.

Автотрансформаторы широко применяются в схемах автома­тики, радиоэлектроники и проводной связи, в которых напряжение изменяется в пределах ±10-50%. Они также применяются в схе­мах пуска крупных синхронных и короткозамкнутых асинхронных двигателей и для осветительных установок. Автотрансформаторы со скользящим контактом обмотки нашли широкое применение в лабораторной практике, так как дают возможность плавно регу­лировать напряжение вторичной сети U₂ от 0 до 1,2 .
