Ключевые слова и понятия. Рис. 3.1. Генплан участка с инженерными сетями

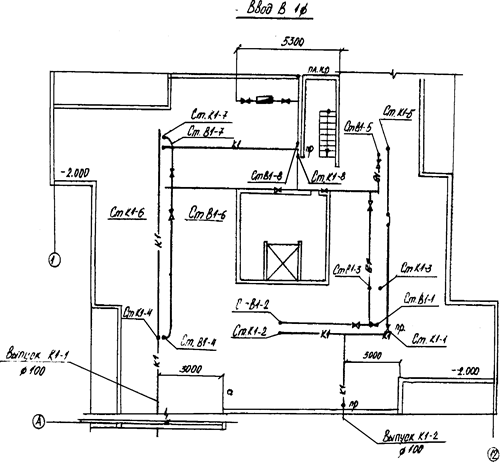

Рис. 3.3. План подвала.

Рис. 3.1. Генплан участка с инженерными сетями.

Магистральные трубопроводы обычно прокладываются вдоль капитальных стен со свободным доступом к арматурам и соединениям труб. При наличии противопожарного водопровода местоположения пожарных кранов и пожарных стояков регламентируются с обеспечением максимально свободного доступа - в лестничных клетках, вестибюлях, коридорах. Их желательно закольцовывать с хозяйственно-питьевыми стояками. Водопроводные стояки рекомендуется размещать согласно стандартным монтажным положениям. Количество поливочных кранов и места их установки определяются из условий наличия 60-80 м на один кран. Краны размещаются в нишах внешних стен на высоте не выше 1 м от отметки земли для удобства обслуживания.

После решения всех этих вопросов на план типичного этажа наносятся стояки и

внутриквартирные разводки (рис.3.2). На плане подвала или технического этажа (при нижней или верхней разводке трубопроводов) показываются разводки магистралей и стояки (рис. 3.3). На плане подвала также показываются водомерный узел и ввод. При трассировании ввода необходимо учитывать расположение канализационных выпусков с соблюдением требования расстояния ввода от канализационных труб не менее 1,5м от их стенок. Водомер нужно размещать с учетом 0, 3-1,0 м от уровня чистого пола. Схемы водомерных узлов приведены в [Монтаж внутренних санитарно-технических устройств: Справочник строителя Под ред. М.Г.Староверова. - 3-е изд., перераб. и доп.-М.: Стройиздат, 1984. - 780 с. рис. 34.4, 34.5].

Все стояки должны быть промаркированы и пронумерованны согласно стандартной маркировке: Ст. В 1-1, Ст. В 1-2 и т.д.

Аксонометрическая схема водопровода строится с указанием всех элементов сети. Запорная арматуры (3.4) устанавливается:

- на каждом вводе;

- на кольцевой водопроводной сети из условий переключения вводов;

- у основании пожарных стояков с числом пожарных кранов 5 и больше;

- у основании хозяйственно-питьевых стояков в зданиях 3 и больше

этажей;

- на ответвлениях, которые питают 5 водоразборных точек и больше.

- на ответвлениях к квартирам и подводкам смывных бачков, к водонагревателям и групповым умывальникам и душам;

- перед поливными кранами.

3.4. Запорная арматура Запорная арматура - устройства, предназначенные для закрытия трубопровода с целью прекращения подачи воды через него.

На схеме должны быть показаны отметки: земли, пола подвала, этажей, подводок трубопроводов и поливочных кранов, а также отметку точки присоединения диктующего водоразборного устройства (3.5).

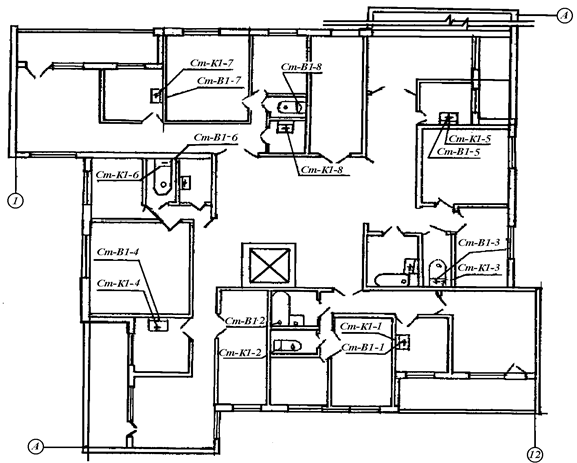

Рис. 3.2. План типового этажа.

3.5. Диктующее водоразборное устройство Диктующее водоразборное устройство - устройство, расположенное наиболее высоко и далеко от ввода.

При составлении схемы квартирных разводок горизонтальные подводки к санитарным приборам прокладывают прямолинейно с незначительным уклоном (0, 002-0,005) к стояку. Ось холодного горизонтального трубопровода нужно прокладывать на 300 мм выше от отметки чистого пола. Высоту установки водоразборной арматуры необходимо принимать согласно табл. 3.1.

Таблица 3.1.

Высота Н установления водоразборной арматуры от пола до

горизонтальной вехи крана или смесителя и диаметр подводки Д_У, мм

Тип арматуры	Диаметр подводки ДУ, мм	Высота Н от пола, мм
Водоразборные краны и смесители: к раковинам		1100 (250*)
к мойкам		1050 (200*)
Туалетные краны		1000 (200*)
Смывные краны для унитазов	20-25
Смесители: общие для ванн и умывальников		1100*
для ванн и душевых поддонов		800*
Душевые сетки	-	2100-2250 (до низа сетки)
Смесители для душей
Пожарные краны	50; 65

*Высота от борта санитарного прибора к горизонтальной вехе крана или смесителя.

В подвале магистрали прокладываются с уклоном 0, 002-0,005 в сторону выпуска и на 0, 2-0,3 м ниже потолока.

Пример аксонометрической схемы холодного водопровода приведен на рис. 3.4. Условные обозначения в приложении 2.

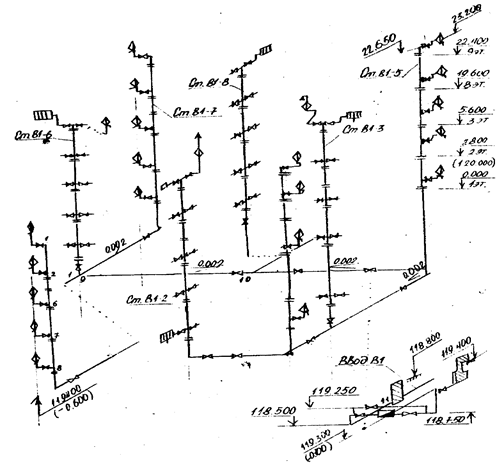

Рис. 3.4. Расчетная аксонометричекая схема холодного водопровода.

1.3. Гидравлический расчет.

Внутренние хозяйственно-питьевые водопроводы рассчитываются на пропуск максимального секундного расхода, а объединенные хозяйственно-противопожарные водопроводы дополнительно рассчитываются на пропуск наибольшего хозяйственно-питьевого расхода воды и расчетного расхода воды на нужды внутреннего пожаротушения, по указаниям СНиП 2.04. 01-85. Внутренний водопровод и канализация зданий. Госстрой СССР. М.:1986, гг. 7.1 и 7.2].

Цель гидравлического расчета - определение экономичных диаметров труб при пропуске расчетных расходов и потерь напора в сети.

Порядок расчета.

На аксонометрической схеме сети внутреннего водопровода намечают диктующую точку (1) (рис. 3.5).

Рис.3.5. Выбор диктующей точки расчета В1.

- Трасу от диктующей точки (3.6) до точки подключения ввода к

внешней водопроводной сети разбивают на расчетные участки водопровода (3.7).

3.6. Диктующая точка Диктуя точка - местоположение начала расчета, т.е. диктующего устройства.

3.7. Расчетный участок водопровода Расчетный участок водопровода - отрезок трубопровода, на котором расход воды, диаметр и материал труб не изменяются (т.е. между разветвлениями).

- Определяют расчетные расходы воды на участках по приведенным ниже формулам.

Гидравлический расчет сети хозяйственно-питьевого водопровода проводится по максимальному секундному расходу воды , л/с:

,

где - секундный расход воды, определяется согласно [СНиП 2.04. 01-85. Внутренний водопровод и канализация зданий. Госстрой СССР. М.:1986, п. 3.2.] (приложение 4)

a - коэффициент, который определяется в зависимости от общего числа приборов на расчетном участке и вероятности их действия Р(приложение 5)

Вероятность действия санитарно-технических приборов (3.8) на участках сети определяется по формуле:

,

где - норма расхода воды одним жителем за час наибольшего

водопотребления, л/с (приложение 4).

u - общее число жителей в здании;

N - общее число приборов в здании;

Примечание: Количество жителей u для всего здания определяется, исходя из нормы проживания в квартирах: однокомнатная - 2-3 жителя, двухкомнатная - 3-4, трехкомнатная - 4-5.

3.8. Вероятность действия санитарно-технических приборов Вероятность действия санитарно-технических приборов - расчетная величина, необходимая для определения расхода на участке водопровода, которая зависит от норм расхода воды жителем, прибором, и от их числа.

- Согласно расчетным расходам определяют диаметр трубопровода и потери напора на расчетном участке[Шевелев Ф.А., Шевелев А.Ф. Таблицы для гидравлического расчета водопроводных труб. М.: Стройиздат. 1984].(Приложение 3)

При выборе диаметров труб нужно ориентироваться на допустимые скорости: в подводках не больше 2,5 м/с, в магистралях и стояках - 0, 9-1,2 м/с. Для пластмассовых труб данные выбираются аналогично.

Потери напора на участках трубопроводов системы водопровода, м,

,

где i - потери давления на 1 м длины трубопровода (приложение3);

l - длина расчетного участка, м;

- коэффициент, учитывающий потери напора на местные сопротивления, который принимается равным 0,3 в сети хозяйственно-питьевого водопровода.

Результаты расчетов сводят в табл. 3.2.

Таблица 3.2.

Ведомость гидравлического расчета холодного водопровода

Номер расчетного участка

Количество приборов, шт.

, л/с

, л/с

a

, л/с

d, мм

V, м/с

l,м

i

,м

1-2

2-3

Пример 1

Норма расхода воды в сутки наибольшего водопотребления =300 л/сут. на одного жителя. (по табл.3.4), u =120чел., N =120приборов. Тогда вероятность действия санитарно-технических приборов:

14.Подбор счетчика воды.

Учет количества воды производится счетчиками, установленными в подвале на вводе в здание. Диаметр условного прохода счетчика воды в помещении определяется, исходя из среднего часового расхода, м³/ч, который не должен превышать эксплуатационный расход счетчика[ СНиП 2.04. 01-85. Внутренний водопровод и канализация зданий. Госстрой СССР. М.:1986, табл. 4], или по табл.3.3.

Таблица 3.3.

Выбор водомера

Диаметр условного прохода, мм	Параметры
расход, м3/ч	порог чувствительности, м3/ч, не более	Максималний объем воды в сутки, м3	гидравлическое сопротивление счетчика S,
минимальный	эксплуатационный	максимальный
	0,03	1,2		0,015		1,11
	0,05			0,025		0,4
	0,07	2,8		0,035		0,204
	0,1			0,05		0,1
	0,16	6,4		0,08		0,039
	0,3			0,15		0,011
	1,5			0,6		0,0063
				0,7		0,002
				1,2		5,9× 10-5
				1,6		1,0× 10-5
						2,77× 10-6
						1,38× 10-6

где - средняя суточная норма расхода воды на одного человека (приложение 4).

n_к - количество квартир в помещении, которое проеетируется.

Счетчик с принятым диаметром условного прохода необходимо проверять на пропуск максимального (расчетного) секундного расхода воды на хозяйственно-питьевые нужды, при котором потери напора в крильчатых счетчиках холодной воды не должны превышать 2,5 м, в турбинных -1 м.

Потери напора в счетчике, м, при расчетном расходе, л/с, определяются по формуле

где - гидравлическое сопротивление счетчика, принимается по табл.3.3.

Установка счетчика должна удовлетворять следующим требованиям. С каждой стороны счетчика нужно устанавливать запорные вентили или заслонки.

Между счетчиком и вторым по ходу вентилем (заслонкой) нужно устанавливать спускной кран. При наличии одного ввода в здание устраивается обводная линия вокруг счетчика, закрытый вентиль должен быть апломбирован, который открывается в случае пожара для создания дополнительного напора.

Тип счетчика определяют, например, по табл.3.4.

Таблица 3.4.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРЫЛЬЧАТОГО СЧЕТЧИКА ЛЛ-20...40.

D, Условного прохода мм	Объемный расход воды, м3/г	Длина, не более, мм	Высота, не более, мм	Диаметр, не более, мм	Масса, не более, кг	Мин. цена деление инд. устройства, м3
Qn,	Qmin,	Qt	Qmax
	2,5	0,1	0,25	5,0				2,8	0,0001
	3,5	0,14	0,35	7,0				3,5
	6,0	0,24	0,6	12,0				4,0
	10,0	0,4	1,0	20,0				6,0	0,001

Пример 2

Норма расхода воды в сутки наибольшего водопотребления q^tot_hr,u =300 л/сут. на одного жителя, u =120 чел., средняясуточная норма =250 л/сут. на одного жителя. Тогда

1,25 м³/г.

При расходе воды 1,25 м³/г. по табл.3.4 по эксплуатационному расходу подбирается счетчик диаметром условного прохода 15 мм.

Дальше следует принятый диаметр проверить на пропуск максимального секундного расхода воды.

Удельное сопротивление S для этого счетчика соответствует 1,11 м/(м³/г.)². Потери напора в счетчике:

что больше допустимого значения 2,5 м (по потерям напора не удовлетворяются условия для крильчатих счетчиков). В таком случае принимается следующий калибр счетчика 20 мм условного прохода и расчет ведется в приведенной раньше последовательности.

что менее 2,5 м

Это удовлетворяет условиям, поэтому принимаем этот диаметр условного прохода, а марку водомера - по табл. 3.4 -ЛЛ-20.

1.5. Определение необходимого напора.

Величина необходимого напора для подачи воды в здание, м,

=+++.

где - геометрическая высота подъема воды. Определяется как разность отметок диктующего (наиболее далеко и высоко расположенного по отношению к вводу) прибора и внешнего водопровода в месте подключения, м;

- свободный напор диктующего санитарного прибора, м (для смесителя душа – 3 3 м, смесителя мойки или умывальника и крана унитаза – 2 м);

- потери напора в водомере, м;

- сумма потерь напора в трубах, м (табл. 3.2).

Полученное значение необходимого напора необходимо сравнить с тем, что гарантируется по заданию. При этом могут возникнуть следующие варианты:

> - система водоснабжения без насосов и баков;

>>- постоянно или периодически - необходимо предусмотреть устройство насосной установки

< - на 2-3 м – необходимо попробовать увеличить диаметры труб на отдельных участках, при этом уменьшить величину .

Объем бака определяется при необходимости согласно [ п. 13.4]. Оборудование и местоположение бака должно отвечать данным, приведенным в [ гг. 13.14-13.16]. Баки устанавливаются чаще всего на техническом этаже, или в самой высокой точке последнего этажа.

Напор насоса, м:

=-,

Мощность на валу насоса, кВт,

где r - плотность воды, кг/м³;

q - максимальный расчетный расход воды, м/с;

H_p - напор насоса, м;

h - КПД насоса (0, 6-0,8).

Мощность электродвигателя насоса, кВт,

где - КПД электродвигателя (0, 85-0,95);

K - коэффициент запаса (1, 1-1,2).

Тип насосного агрегата выбирается по [ Монтаж внутренних санитарно-технических устройств: Справочник строителя /под ред. М.Г.Староверова. - 3-е изд. М.: Строиздат, 1984. - 780с. с.207; 3, с.227; 9, с. 363-371], или по приложению 6.

1.6. Составление спецификации материалов и арматуры.

Спецификация составляется с целью учета количества наименований оборудования водопровода, который проеетируется, на основании использования справочников, например [ «Монтаж внутренних санитарно-технических устройств»: Справочник строителя /под ред. М.Г.Староверова. - 3-е изд. М.: Строиздат, 1984. - 780с. с.207; 3, с.227; 9, с. 363-371. а также «Внутренние санитарно-технические устройства». Часть 2. Водопровод и канализация. Справочник проектировщика/под ред. М.Г.Староверова. - 3-е изд. М.: Строиздат, 1990. ](табл.. 3.5.)

Таблица 3.5.

Спецификация материалов и арматуры.

Поз.	Обозначение	Наименование	Кол	Масса ед, кг	Примечание
Хозяйственно-Питьевой водопровод
	РРRС тип 3 в изоляции «Мирелон»	Трубы полипропиленовые d=16 мм		0,092	1м
		d=25 мм	33,6	0,246	1м
		d=32 мм		0,31	1м
		d=40 мм		0,39	1м
		d=50 мм		0,43	1м
	ГОСТ 9086-74 с изм.	Вентиль запорный муфтовый
		d=15 мм		0,38	-,,-
		d=25 мм		0,78	-,,-
		d=32 мм		1,06	-,,-
		d=40 мм		1,78
		d=50 мм		2,6	-,,-
		Кран поливочный d=25		0,78	-,,-
	ГОСТ 2704-77 с изм.	Кран спускной d=20 мм		0,4	-,,-
	См-м-ни	Смеситель для мойки настенный		1,01	-,,-
	СМ-Д-СТ	Смеситель с поворотным сливом для душа и умывальника		1,48	-,,-
	ЛЛ-20	Водомер		2,8	-,,-

§2. Дополнительная информация.

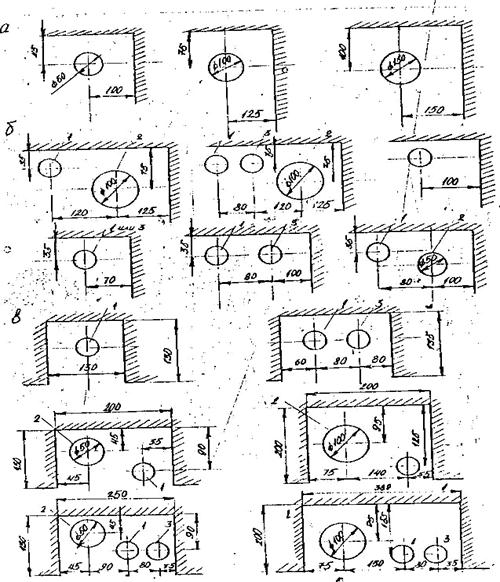

Приложение 1. Монтажные положения стояков в санузлах.

1- хозяйственный водопровод, 2- канализация, 3- отопления или горячей воды.

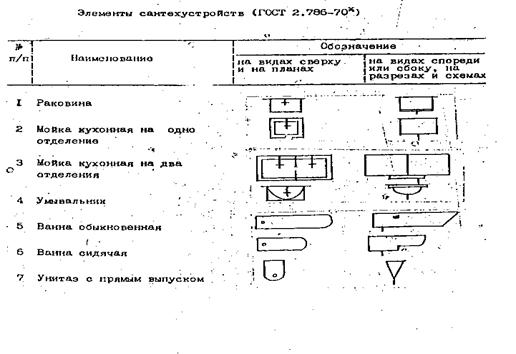

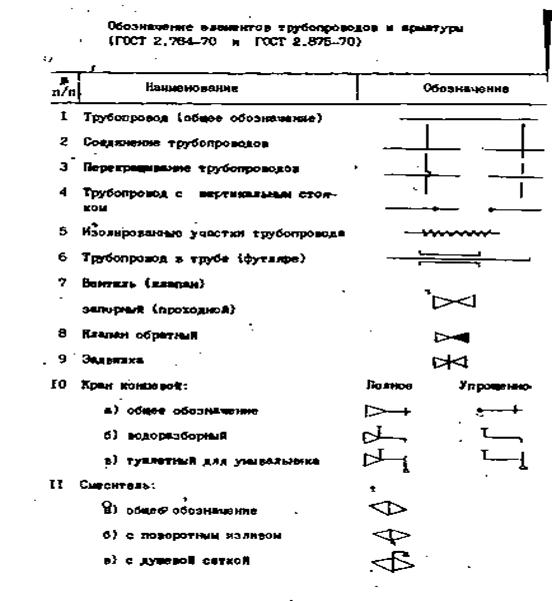

Приложение 2. Условные обозначения сантехнических приборов

Приложение 3. Выписка из таблиц для гидравлического расчета стальных водогазопроводных труб (ГОСТ 3262-75)

, л/с
V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i	V, м/с	1000 i
0,14	0,82	185,7	0,44	38,5	0,26	11,1
0,15	0,88	211,0	0,47	43,6	0,28	12,5
0,16	0,94	237,8	0,50	49,0	0,30	14,0
0,17	1,00	266,2	0,53	54,6	0,32	15,6
0,18	1,06	296,1	0,56	60,6	0,34	17,3
0,19	1,12	327,6	0,59	66,9	0,36	19,1	0,20	4,67
0,20	1,18	360,5	0,62	73,5	0,37	20,9	0,21	5,11
0,25	1,47	560,4	0,78	100,6	0,47	31,2	0,26	7,57	0,20	3,91
0,30	1,77	807,0	0,94	154,9	0,56	43,4	0,31	10,5	0,24	5,39
0,35	2,06	1098,8	1,09	206.4	0,65	57,5	0,37	13,8	0,28	7,08
0,40	2,36		1,25	265,6	0,75	73,5	0,42	17,6	0,32	8,98
0,45	2,65		1,40	336,1	0,84	91,3	0,47	21,6	0,36	11,1	0,21	3,11
0,50	2,95		1,56	414,9	0,93	110,9	0,52	26,2	0,40	13,4	0,24	3,75
0,55	3,74		1,72	502,1	1,03	132,5	0,57	31,1	0,44	15,9	0,26	4,44
0,60	-	-	1,87	597,5	1,12	155,8	0,63	36,5	0,48	18,6	0,28	5,18
0,65	-	-	2,03	701,2.	1,21	180,17	0,68	42,2	0,52	21,5	0,31	5,97	0,19	1,82
0,70	-	-	2,18	813,2	1,31	209,6	0,73	48,4	0,56	24,6	0,33	6,81	0,20	2,07
0,75	-	-	2,34	933,6	1,40	240,6	0,78	54,9	0,60	27,9	0,35	7,70	0,22	2,34
0,80	-	-	2,50		1,50	273,8	0,84	61,9	0,64	31,3	0,38	8,64	0,23	2,62
0,85	-	-	2,65		1,59	309,1	0,89	69,2	0,68	35,0	0,40	9,64	0,24	2,92
0,90	-	-	2,81		1,68	246,5	0,94	77,0	0,72	38,9	0,42	10,7	0,26	3,23
0,95	-	-	2,96		1,78	386,1	0,99	85,1	0,76	42,9	0,45	11,8	0,27	3,55
1,00	-	-	3,12		1,87	427,8	1,05	93,6	0,80	47,2	0,47	12,9	0,29	3,89	0,20	1,64
1,05	-	-	-	-	1,96	471,6	1,10	102,6	0,84	51,7	0,49	14,1	0,30	4,24	0,21	1,79

Приложение 4. Нормы расхода воды потребителями

Водопотребители	Измеритель	В средние сут	в сут наибольшего водопотребления	во время наибольшего водопотребления	Расход воды прибором,л/с (л/г)
общая (в частности гаря-чей) qtotu,m	гаря-чей qhu,m	общая (в частности горячей) qutot	горя-чей quh	общая (в частности горя-чей) qtothr,u	горячей qhhr,u	общий (холодной и горячей) q0tot (qtot0,hr)	холодной или горячей q0с, q0h (qc0,hr, qh0,hr)
1.Жилые дома квартирного типа
с водопроводом и канализацией без ванн	1 житель		-		-	6,5	-	0,2(50)	0,2(50)
с газоснабжением	то же		-		-		-	0,2(50)	0,2(50)
с водопроводом, канализацией и ваннами с водонагревателями работающими на твердом топливе	"		-		-	8,1	-	0,3(300)	0,3(300)
с водопроводом, канализацией и ваннами с газовыми вода-нагревателями	"		-		-	10,5	-	0,3(300)	0,3(300)
с быстродействующими газовыми нагревателями и многоточечным водорозбором	"		-		-		-	0,3(300)	0,3(300)
централизован-ным горячим водоснабжением, оборудованные умывальниками, мойками и душами	"					12,5	7,9	0,2(100)	0,14(60)
с сидячими ваннами, оборудованными душами	"					14,3	9,2	0,3(300)	0,2(200)
с ваннами длиной от 1500 до 1700мм, оборудованными душами	"					15,6		0,3(300)	0,2(200)

Приложение 5. Значение a для определения расчетного секундного расхода водопровода и канализации здания

NP NPhr	a ahr	NP NPhr	a ahr	NP NPhr	a ahr	NP NPhr	a ahr	NP NPhr	a ahr
менее 0,015	0,20	0,046	0,266	0,115	0,361	0,35	0,573	0,84	0,883
0,015	0,202	0,047	0,268	0,120	0,367	0,36	0,580	0,86	0,894
0,016	0,205	0,048	0,270	0,125	0,373	0,37	0,588	0,88	0,905
0,017	0,207	0,049	0,271	0,130	0,378	0,38	0,596	0,90	0,910
0,018	0,210	0,050	0,273	0,135	0,384	0,39	0,602	0,92	0,927
0,019	0,212	0,052	0,276	0,140	0,389	0,40	0,610	0,94	0,937
0,020	0,215	0,054	0,280	0,145	0,394	0,41	0,617	0,96	0,948
0,021	0,217	0,056	0,283	0,150	0,399	0,42	0,624	0,98	0,959
0,022	0,219	0,058	0,286	0,155	0,405	0,43	0,631	1,00	0,969
0,023	0,222	0,060	0,289	0,160	0,410	0,44	0,638	1,05	0,995
0,024	0,224	0,062	0,292	0,165	0,415	0,45	0,645	1,10	1,021
0,025	0,226	0,064	0,295	0,170	0,420	0,46	0,652	1,15	1,046
0,026	0,228	0,065	0,298	0,175	0,425	0,47	0,658	1,20	1,071
0,027	0,230	0,068	0,301	0,180	0,430	0,48	0,665	1,25	1,096
0,028	0,233	0,070	0,304	0,185	0,435	0,49	0,672	1,30	1,120
0,029	0,235	0,072	0,307	0,190	0,439	0,50	0,678	1,35	1,144
0,030	0,237	0,074	0,309	0,195	0,444	0,52	0,692	1,40	1,168
0,031	0,239	0,076	0,312	0,200	0,449	0,54	0,704	1,45	1,191
0,032	0,241	0,078	0,315	0,210	0,458	0,56	0,717	1,50	1,215
0,033	0,243	0,080	0,318	0,220	0,467	0,58	0,730	1,55	1,238
0,034	0,245	0,082	0,320	0,230	0,476	0,60	0,742	1,60	1,261
0,035	0,247	0,084	0,323	0,240	0,485	0,62	0,755	1,65	1,283
0,036	0,249	0,086	0,326	0,250	0,493	0,64	0,767	1,70	1,306
0,037	0,250	0,088	0,328	0,260	0,502	0,66	0,779	1,75	1,328
0,038	0,252	0,090	0,331	0,270	0,510	0,68	0,791	1,80	1,350
0,039	0,254	0,092	0,333	0,280	0,518	0,70	0,803	1,85	1,372
0,040	0,256	0,094	0,336	0,290	0,526	0,72	0,815	1,90	1,394
0,041	0,258	0,096	0,338	0,300	0,534	0,74	0,826	1,95	1,416
0,042	0,259	0,098	0,341	0,310	0,542	0,76	0,838	2,00	1,437
0,043	0,261	0,100	0,343	0,320	0,550	0,78	0,849	2,10	1,479

Приложение 6.

Технические данные центробежних насосов консольниго типа К

Марка насоса	Номинальная подача, м3/ч	Полний напор, м	КПД насоса, не меньше, %	Мощность на валу, кВт
К8/18				0,9
К8/18а	9,4	14,2		0,7
К8/18бы		11,4		0,6
К20	5,5			1,5
К20/18а	4,7			1,1
К20/18бы	4,2			0,8
К20/30	5,5			2,7
К20/30а	5,5	25,8		2,1
К20/30бы		18,8		1,6

ЛЕКЦИЯ Т-4. ПНЕВМАТИЧЕСКИЕ УСТАНОВКИ. ПРОТИВОПОЖАРНОЕ ВОДОСНАБЖЕНИЕ ЗДаний. СПЕЦИАЛЬНОЕ ВОДОСНАБЖЕНИЕ.

4.1. Пневматические напорные установки

4.2. Компрессор

4.3. Резино-тканевый рукав (шланг)

4.4. Быстрозакручивающаяся полугайка «РОТ»

4.5. Пожарный ствол с окончанием (спрыском)

4.6. Спринклерные установки

4.7. Спринклеры

4.8. Дренчерные установки

4.9. Дренчер

4.10. Питьевой фонтанчик

4.11. Поливочный водопровод

4.12. Поливной кран

§1. Пневматические установки.

Во внутренних водопроводах применяют водовоздушные пневматические напорные установки (4.1.)

4.1. Пневматические напорные установки Пневматические напорные установки -это устройства, которые используются для хранения и подачи противопожарного запаса воды, а также для хозяйственно-питьевого или производственного водоснабжения под напором давления воздуха, образованным с помощью компрессора.

постоянного и сменного давления. Постоянное давление поддерживается редукционным клапаном. Наибольшее распространение имеют установки сменного давления. Пневматические установки состоят из двух баков (воздушного и водного) или одного бака (гидропневматического), оборудованных предохранительными клапанами,

контрольными устройствами (давления и уровня), запорной арматурой, и компрессором(4.2) для подачи

4.2. Компрессор Компрессор -это пневматическая машина, которая создает высокое давление воздуха, с помощью которого работает компрессорная установка.

воздуха. При недостатке напора или при подаче воды во внутренний водопровод из местного источника водоснабжения эти установки объединяют с автоматизированными насосами, которое резко сокращает объем водного бака. Компрессор включается в работу периодически для заполнения потерь воздуха. Установка может работать и без компрессора. В этом случае сжатие воздуха обеспечивается подачей воды в бак под давлением насоса.

Пневматические установки используются для хранения и подачи противопожарного

запаса воды, а также для хозяйственно-питьевого или производственного водоснабжения. Объем воды в баке, в зависимости от назначения установки, может быть вычеслен как сумма регулирующего V_р и запасного V_з, объемов, или только как запасной или только как регулирующий объем.

Расчет установки предусматривает определение: а) минимального давления, соответствующего необходимому напору в сети внутреннего водопровода, т.е. Р_min, что обеспечивает необходимый напор Н_пот; б) объема воды, т.е. V_в = V_р + V_з, или V_в = V_р или V_в = V_р в) полного объема (воды и воздуха), м³, что устанавливает зависимость:

β

V=V_в -------, где

β-α

β— коэффициент запаса объема бака, равный 1, 2-2,3; α— отношение p_min к р_шах, равное 0, 7-7,8.

Максимальное давление р_шах обычно принимают приблизительно на 30% более p_min, но не более 0,6 МПа (что отвечает напору 60 м для хозяйственно-питьевых водопроводов и не более 0,9 МПа(что отвечает напору 90 м) для противопожарных водопроводов. Расход

воздуха составляет около 10% полного объема баков. Обычно для пневматических установок применяют компрессоры с небольшой подачей - около 2-3 м³/ч.

Пневматические установки располагают в помещениях подвалов первых этажей или на технических этажах многоэтажных зданий, если произведение их полного объема, м³,

на рабочее (максимальное) давление не превышает 200. Иначе их размещают

в зданиях, которые стоят отдельно, как взрывоопасные установки.

§ 2. Противопожарное ВОДОСНАБЖЕНИЕ.

2.1. Противопожарный водопровод жилых и общественных зданий.

Противопожарные водопроводы согласно требованиям устраивают в следующих зданиях: жилых 12 этажей и более; общежитиях, отелях, пансионатах, школах

- интернатах четыре этажа и более; административных шесть этажей и более; лечебных учреждениях, детских яслях, садах, магазинах, вокзалах при объеме здания 5000 м³ и более; кинотеатрах, клубах, домах культуры с числом мест 200 и более; в помещениях под трибунами стадионов любой вместительности объемом 5000 м³ и более; в зданиях учебных за ведений объемом 25 000 м3 и более; в конференц-залах вместительностью 700 и более мужчина; в зданиях и домов отдыха объемом 7500 м³ и более и т.п.

В жилых зданиях высотой от 12 до 15 этажей устраивают объединенный хозяйственно-противопожатный водопровод, 16 этажей и более — раздельные противопожарный и хозяйственно-питьевой водопроводы. Противопожарные водопроводы не устраивают в комунально-бытовых зданиях, на предприятиях общественного питания, в кинотеатрах сезонного действия и во встроенных в жилые здания до 12 этажей помещениях (объемом меньше 5000 м³) поликлиник, детских яслей, садов, магазинов и др. (см. СНиП).

Противопожарные водопроводы состоят из сети магистральных и распределительных (стояки) трубопроводов, пожарных кранов и при необходимости противопожарных насосов. В схему противопожарного водопровода часто включают водонапорный бак или пневматическую установку.

В состав оборудования пожарного крана входят пожарный вентиль диаметром 50 или 65 мм со быстрозакручивающейся полугайкой, резино-тканевый рукав (шланг)(4.3) такого же диаметра длиной 10 или 20 м с быстрозакручивающейся полугайкой «РОТ(4.4) (для присоединения к вентилю) и пожарный ствол с окончанием (спрыском)(4.5) диаметром 13, 16, 19 или 22 мм.

Установка пожарного крана диаметром 50 мм показанная на рис. 4.1.

Пожарные краны размещают в шкафчиках или нишах размером 855 х бы20 х 270 мм на высоте 1,35 м над полом в достижимых для пользования местах (в вестибюлях, коридорах, на лестничных площадках и др.). Дверцы шкафчиков и ниш делают застекленными.

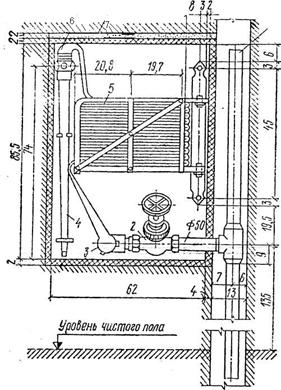

Рис. 4.1. Установка пожарного крана.

1 -пожарный стояк; 2 - пожарный кран; 3 - быстрозакручивающиеся полугайки «РОТ»; 4 - пожарный ствол; 5 - рукав (шланг); 6 - шкаф нависной или вставной, 7 - закладка цементом.

4.3. Резино-тканевый рукав (шланг) Резино-тканевый рукав (шланг) — устройство, предназначенное для удлинения водопровода на длину 10, 15 и 20 м с диаметром условного прохода 50 или 65 мм, который сохраняется в шкафу в виде свернутой бухты.

4.4. Пожарный ствол с окончанием (спрыском) Пожарный ствол с окончанием (спрыском) -устройство, предназначенное для образования дальнобойной струи благодаря уменьшения исходного отверстия о диаметра 50 или 65 мм до 13,16 и 19 мм.

Сети противопожарных водопроводов, оборудованных более чем 12 пожарными кранами, должны быть закольцованные и присоединенны к внешним сетям не меньше чем двумя вводами. В многоэтажных зданиях противопожарный водопровод проектируют с горизонтальным и вертикальным кольцеваниями магистралей, а также с зонными сетями. Для устройства противопожарного водопровода допускаться применение черных (не оцинкованных) стальных труб. Для исключения отдельных ответвлений из сети устанавливают запорные вентили или заслонки из расчета отключения не меньше пяти пожарных кранов. В зданиях 17 этажей и более сети должны иметь два патрубка диаметром 85 мм для подключения рукавов пожарных автомашин.

Число пожарных кранов в системе определяется с учетом орошения всех площадей помещений здания компактными (нераздробленными) струями в радиусе, равной сумме длин пожарного шланга (рукава) и компактной части струи (рис. 4.2). Минимальный радиус действия пожарного крана равен 16 или 26 м.

Противопожарный водопровод должен обеспечивать подачу необходимого количества воды под определенным напором к любому из пожарных кранов, которые есть на нем. При пожаротушении могут действовать один кран или одновременные несколько расчетных кранов (одна струя или несколько расчетных струй) (табл. 4.1, 4.2)

Расход на расчетных участках определяется из условий использования принятого числа расчетных струй и обеспечение водой числа пожарных кранов, работающих на участке.

Таблица 4.1.

Нормы противопожарного водоснабжения, согласно СНиП 2.04. 01-85, розд.3.

Жилые, общественные	Число	Минимальный
и вспомогательные здания и помещения	струился	Расход воды на внутреннее пожаротушение пожежегасіння,
		пожаротушение л/с, на одну
		струю
1. Жилые здания: при числе этажей от 12 до 16		2,5
то же, при общей длине коридора св. 10м		2,5
при числе этажей св. 16 до 25		2,5
то же, при общей длине коридора св. 10 м		2,5
2. Здания управлений высотой от 6 до 10 этажей
и объемом до 25 000 м3		2,5
то же, объемом св. 25 000 м3		2,5
при числе этажей св. 10 и объемом до 25 000 м3		2,5
: то же, объемом25 000 м3		2,5
3. Клубы с эстрадой, театры,
кинотеатры, акту и кон-	Согласно	ВСН
ференцзалы, оборудованные	„Культур	но-зрелищные
киноаппаратурой	объекты	Нормы проектирова
	ния «Гос	гражданстроя»

Таблица 4.2. Нормы пожарного водоснабжения промышленных объектов, согласно СНиП 2.04. 01-85, розд.3.

Степень огнестойкости зданий	Категория зданий по пожарной безопасности	Число струй и минимальный расход воды, л/с на одну струю, на внутреннее пожаротушение в производственных и складских зданиях высотой до 50 м и объемом, тыс. м3
		от 0,5 до 5	св. 5 до 50	св. 50 до 200	св. 200 до 400	св. 400 до 800
1и II	А,Б,В	2-2,5	2-5		3-5	4-5
III	У	2-2,5	2-5	2-5	—	—
III	Г, Д	—	2-2,5	2-2,5	—	—
IV и V	У	2-2,5	2-5	—	—	—
IV и V	Г,Д	—	2-2,5	—	—	—

Напор, необходимый для пожаротушения, определяется по формуле лекции 2 (h_зал )

из условий, представленных в таблице 4.3.

Таблица 4.3.Назначение свободного напора пожарной сети, согласно СНиП 2.04. 01-85, розд.3.

Высота компактной части струи или помещения, м	Расход пожарной струи ,л/с	Напор, м, в пожарного крана с рукавами длиной, м	Расход пожарной струи ,л/с	Напор, м, пожарного крана с рукавами длиной, м	Расход пожарной струи ,л/с	Напор, м, в пожарного крана с рукавами длиной, м
Диаметр спрыска наконечника пожарного ствола, мм
	Пожарные краны d=50мм
	-	-	-	-	2,6	9,2	9,6		3,4	8,8	9,6	10,4
	-	-	-	-	2,9		12,5		4,1	12,9	13,8	14,8
	-	-	-	-	3,3	15,1	15,7	16,4	4,6		17,3	18,5
	2.6	20,2	20,6		3,7	19,2	19,6		5,2	20,6	22,3
	2.8	23,6	24,1	24,5	4,2	24,8	25,5	26,3	-	-	-	-
	3,2	31,6	32,2	32,8	4,6	29,3		31,8	-	-	-	-
	3,6		39,8	40,6	5,1				-	-	-	-
	Пожарные краны d=65мм
	-	-	-	-	2,6	8,8	8,9		3,4	7,8		8,3
	-	-	-	-	2,9		11,2	11,4	4,1	11,4	11,7	12,1
	-	-	-	-	3,3		14,3	14,6	4,6	14,3	14,7	15,1
	2.6	19,8	19,9	20,1	3,7		18,3	18,6	5,2	18,2		19,9
	2.8		23,1	23,3	4,2		23,3	23,5	5,7	21,8	22,4
	3,2		31,3	31,5	4,6	27,6		28,4	6,3	26,6	27,3
	3,6		38,4	38,5	5,1	33,8	34,2	34,6		32,9	33,8	34,8
		46,4	46,7		5,6	41,2	41,8	42,4	7,5	37,2	38,5	39,7

Если напор в сети недостаточный, устанавливают противопожарный насос, который

включается автоматически.

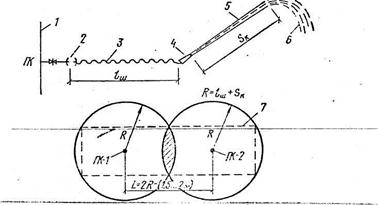

Рис.4.2. Схема действия пожарного крана и условие расстановки кранов в плане здания

1 - стояк; 2 - полурощицы; 3 - рукав; 4 - ствол;

5 - компактная часть струи; 6- раздробленная часть струи; 7 - контур.

2.2. Автоматическое водоснабжение промышленных зданий (спринклерные установки).

Спринклерные установки(4.6) применяют для помещений с повышенной пожарной опасностью (сцены театров, ж/д составы и др.).

4.6. Спринклерная установка Спринклерная установка-автоматическое противопожарное оборудование, предназначенное для работы в помещениях с повышенной противопожарной опасностью с помощью орошения поверхности спринклерами.

Установка (рис. 4.3) состоит из спринклеров (розбрызгивателей), распределительных и магистральных трубопроводов, контрольно-сигнального клапана, главной заслонки, основного и автоматического водовключателя. Контрольно-сигнальные клапаны и главные заслонки нужно размещать в теплых помещениях. При возникновении пожара и вследствие этого повышение температуры воздуха в помещении, которое защищается, срабатывают спринклеры (4.7). В результате падения давления в трубах срабатывает контрольно-сигнальний клапан (КСК), включая сигнал и открывая доступ воде от водовключате
