Применяется на номерных вагонах последних выпусков. Оно представлено (на одну створку) двумя роликами, выполненными на основе шарикоподшипников с пластмассовой окантовкой внешнего кольца подшипника, изготовленной из полиамида.
Каждый из двух роликов связан со своей створкой при помощи изогнутого кронштейна и валика ролика.
При открытии или закрытии дверей ролики имеют возможность двигаться по С - образной наддверной балке в виде желоба, которая так же как и П - образная балка (или балка арочного типа) крепится при помощи четырех регулировочных болтов к верхнему обвязочному поясу каркаса кузова.

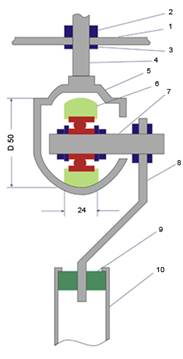

1 - верхний обвязочный пояс;
2 - гайка;
3 - контргайка;
4 - болт подвески;
5 - С - образная балка;
6 - ролик;
7 - валик ролика;
8 - изогнутый кронштейн;
9 - резиновое уплотнение
10 - створка дверей
По сравнению с шариковым подвешиванием, использование роликов снизило вероятность заклинивания створок дверей из-за попадания посторонних предметов между подвижными и неподвижными элементами подвески.
