Классификация центрифуг
Достоинства и недостатки Скруббера Вентури
Достоинства и недостатки Скруббера
Достоинства | Недостатки |
ü увеличение поверхности соприкосновения газа с жидкостью за счёт насадки; | ü низкое гидравлическое сопротивление; ü загрязнение насадок |
Достоинства | Недостатки |
ü степень очистки газов 75-85%; ü применяется для разделения щелочных и кислотных туманов |
Тема: Центрифугирование
В центробежном поле можно осуществлять оба важнейших процесса разделения неоднородных систем- осаждение, фильтрование.
Аппараты, в которых осуществляется центрифугирование называются центрифугами.
Основная часть любой центрифуги- вращающийся с высокой скоростью цилиндрический барабан-ротор, внутри которого подается суспензия.
По принципу работы разделяются на: отстойныецентрифуги, фильтрующие центрифуги, сепараторы.
По характеру работы: п ериодического и непрерывного действия.
Маятниковые фильтрующие центрифуги периодического действия нижней выгрузкой осадка (рис. 3.11)
|
|

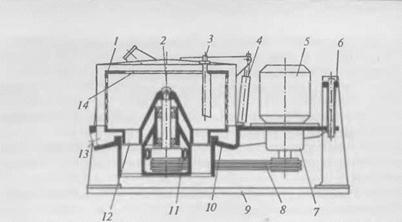

Рис 3.11. Схема маятниковой отстойной центрифуги:
1— ротор; 2 — вал; 3 — патрубок; 4 — механизм подъема; 5 — электродвигатель; 6 — колонка; 7 — гидромуфта; 8 — клиноременная передача; 9 — фундаментная плита; 10 — станина; 11 — тормоз; 12 — отверстие; 13 — сливной штуцер;14 — отверстие в роторе
Осадительные центрифуги этого типа имеют сплошной ротор, применяются для получения осветленной жидкости высокой чистоты
Центрифуга имеет вертикальное расположение оси ротора 1, вал 2 которого вращается в подшипниках. Станина 10 подвешена на трех тягах с шарнирами и пружинами в колонках 6, установленных на фундаментной плите 9, для смягчения вибраций. Крышка кожуха центрифуги открывается механизмом подъема 4. Вращение ротору передается от электродвигателя 5 с помощью клиноременной передачи 8 и гидромуфты 7. Вал снабжен тормозом 11.
Суспензия подается в ротор через патрубок 3, а фильтрат и жидкость для промывки выводятся из кожуха через сливной штуцер 13. Осадок выгружается при полной остановке ротора через отверстие в днище 12 или через верхнее отверстие
14 ротора, что требует использования ручного труда.
Жидкостные тарельчатые сепараторы
Жидкостные тарельчатые сепараторы (рис. 3.16) являются отстойными сверхцентрифугами непрерывного действия с вертикальным ротором и предназначены для разделения эмульсий и малоконцентрированных суспензий.
Эмульсия подается в сепаратор по центральной трубе 1 в нижнюю часть ротора, откуда через отверстия в тарелках 2 распределяется между ними тонкими слоями. Тяжелая жидкость, перемещаясь вдоль поверхности тарелок, отбрасывается центробежной силой к периферии ротора и отводится через отверстия 4. Легкая жидкость перемещается к центру ротора и удаляется через кольцевой канал 5. Отверстия в тарелках располагаются по поверхности раздела между тяжелой и легкой жидкостями. Для того чтобы жидкость не отставала от вращающегося ротора, он снабжен ребрами 3.
|
|
Тема. Расчетные уравнения процесса центрифугирования
1)Давление фильтрования
ΔPц=С/F,
где F- средняя поверхность фильтрования;
С- центробежная сила, развиваемая при центрифугировании.
2)Центробежная сила
С=Mω2R,
где М- масса осадка и жидкости, находящихся в барабане;
R- радиус барабана;
ω- окружная скорость.
Тема: Тепловые процессы
Величина | Название | Еденица измерения |
G,g | Количество горячего и холодного теплоносителя | кг/с |
I,i | Энтальпия горячего и холодного теплоносителя | Дж/кг |
Q г | Количество тепла, отданное горячим теплоносителем | Вт, Дж/с |
Qx | Количество тепла, котороепринято холодным теплоносителем | Вт, Дж/с |
Qn | Потери тепла в окружающую среду | Вт, Дж/с |
Δ Т | Перепад температур | К |
С | Удельная теплоемкость | Дж/кг·К |
k | Коэффициент теплопередачи | Вт/ м·К |
F | Поверхность теплообмена | м2 |
α | Коэффициент теплоотдачи | Вт/м2·К |
λ | Коэффициент теплопроводности | Вт/м·К |
q | Плотность теплового потока | Вт/м2 |
δ | Толщина стенки | м |
r | Удельное термическое сопротивление | м2·К/Вт |
Движущей силой процесса теплообмена является разность между горячим и холодным теплоносителем.
Способы проведения тепловых процессов:
1) Передача тепла от горячего к холодному осуществляется путем непосредственного соприкосновения (водяной пар нагревает холодный воздух).
2) Передача тепла осуществляется через стенку
Наиболее распространен второй способ передачи и крайне редко применяется первый, т.к. возможно получение побочных продуктов.
Виды передачи тепла:
1) Путем теплопроводности осуществляется за счет колебательного движения частиц в материале, не перемещаясь относительно друг друга.
2) Осуществляется путем конвекции, осуществляется за счет движения потока частиц газа или жидкости
· естественная конвекция,
· вынужденная конвекция,
· лучеиспускания конвекция.
