Обратный клапан типа Э-175

Обратный клапан типа Э-155.

ОБРАТНЫЕ КЛАПАНЫ.

Для пропуска сжатого воздуха только в одном направлении, а также создания благоприятных условий при включении МК (т.к. обеспечивает сохранение сжатого воздуха в главном резервуаре).

Имеет трубную резьбу диаметром 1,25. Устанавливается перед главным резервуаром.

Для пропуска сжатого воздуха только в одном направлении. Обеспечивает сохранение сжатого воздуха в запасном резервуаре при разрыве главного резервуара или трубопроводов НМ, заканчивающихся до Э-175.

Имеет трубную резьбу диаметром 0,5. Устанавливается перед запасным резервуаром.

Для правильного монтажа клапанов в соответствующем трубопроводе НМ на корпусе каждого из них отлита стрелка, указывающая направление движения сжатого воздуха при открытом клапане.

Отличие клапанов друг от друга заключается в следующем. Э-155 в 3 раза больше Э-175, и имеет снизу латунного стакана резиновое уплотнительное кольцо, а посадочная поверхность Э-175 просто притерта к своему седлу. При этом оба стакана выполняют роль клапанов при пропуске сжатого воздуха.

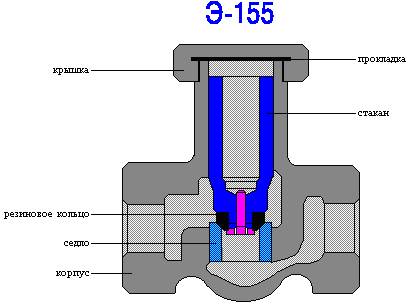

Рис.11. Обратный клапан.
