ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 3-216.
Для выпуска избыточного давления сжатого воздуха из НМ. Срабатывает при давлении свыше 9 - 9,2атм. Садится при давлении 5,5-5,2атм.
Это может происходить по причине неисправности регулятора давления, в том случае если МК работает без остановки. Устанавливается после главного резервуара.
-Корпус с резьбовым штуцером и направляющей втулкой, запрессованной в корпус, верхний торец которой является седлом для тарельчатого клапана.
-Стакан, ввинченный в корпус, имеет по окружности 8 сквозных атмосферных отверстий по 8мм диаметром каждое, расположенных в 2 ряда в шахматном порядке.
-Латунный тарельчатый клапан (ступенчатой формы) с направляющей крестовиной (перьями).
Снизу у клапана имеются 2 поверхности, на которые действует сжатый воздух НМ - рабочая, на которую сжатый воздух воздействует всегда при нормально работающем МК, и срывная, на которую сжатый воздух НМ будет воздействовать снизу при поднятии тарельчатого клапана со своего седла.
Площадь срывной больше площади рабочей.
|
|
-Регулировочная пружина, с верхней и нижней центрирующими шайбами, расположена внутри стакана и нагружает тарельчатый клапан сверху.
-Регулировочный винт ввернут в стакан сверху, необходим для изменения усилия регулировочной пружины и, следовательно, давления, при котором срабатывает клапан.
-Резьбовой колпак навинчен на регулировочный винт и является для него контргайкой. Колпак и стакан опломбированы общей пломбой.

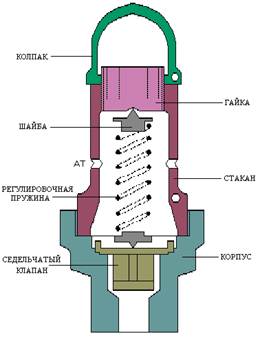

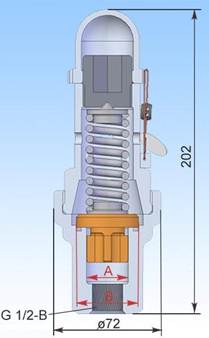

Рис.12. Предохранительный клапан вид №1 и вид №2.
