Питательный узел

Работа питательного узла обеспечивает зарядку тормозных цилиндров воздухом из напорной магистрали.

Устройство:

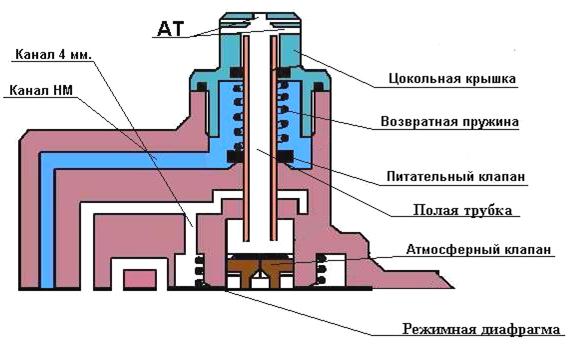

- Питательный клапан. На полой, латунной трубке установлено металлическое кольцо с резиновым уплотнением, которое является питательным клапаном. Седлом питательного клапана является втулка, запрессованная внутри корпуса питательного узла ВР. Нижний торец полой трубки является подвижным седлом атмосферного клапана. Канал полой трубки ведет в атмосферу, через 7 атмосферных отверстий в верхней цокольной крышке ВР. Внизу, полая трубка имеет треугольное направляющее сечение для свободного прохода воздуха. Питательный клапан имеет возвратную пружину сверху.

- Верхняя цокольная крышка. На резьбе навинчена в верхнюю часть главной части ВР. Является опорой для возвратной пружины питательного клапана. В крышке высверлены семь атмосферных отверстий диаметром 4 мм. каждое.

- Камера над питательным клапаном. По каналу НМ постоянно сообщается с запасным резервуаром и следовательно с напорной магистралью при открытом кране ВР. Так же при открытом питательном клапане, камера над питательным клапаном сообщается с каналом ТЦ и с тормозной камерой.
