Полное служебное торможение при порожнем режиме

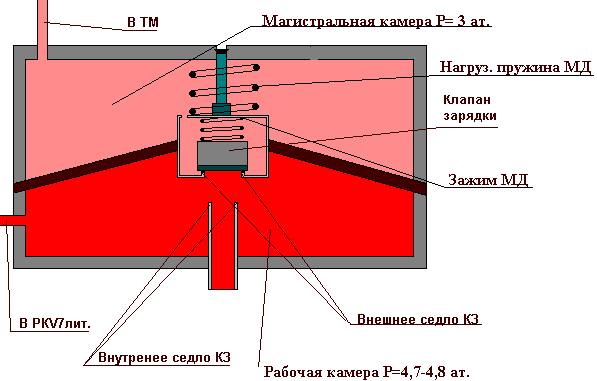

Для полного служебного торможения (ПСТ), необходимо при помощи крана машиниста понизить давление в тормозной магистрали на составе в один прием с 5атм до 3атм. При этом во время понижения давления сжатого воздуха в ТМ, давление понижается так же и в сообщающейся с ней магистральной камере главной части ВР. Так как при нейтральном положении магистральной диафрагмы магистральная и рабочая камеры между собой сообщаются, через открытое внешнее седло клапана зарядки и калиброванное отверстие в верхней части зажима магистральной диафрагмы (d = 0,8 mm), то давление сжатого воздуха начинает падать и в рабочих камерах. Но диаметр калиброванного относительно объема рабочих камер отверстия рассчитан таким образом, что понижение давления сжатого воздуха в рабочих камерах происходит лишь незначительно (из-за маленького диаметра отверстия, воздух из рабочих камер не успевает перетекать в магистральную камер). Из-за возникшей разницы давлений в магистральной и рабочей камерах, магистральная диафрагма, усилием сжатого воздуха снизу, прогибается вверх, сжимая нагрузочную пружину. При подъеме диафрагмы вверх клапан зарядки усилием своей пружины закрывает свое внешнее седло и сообщение магистральной и рабочих камер прекращается. Таким образом, очевидно, что в рабочих камерах зафиксировалось определенное давление сжатого воздуха (около 4,7-4,8атм), которое удерживает магистральную диафрагму в верхнем положении. Внутреннее седло клапана зарядки открывается, и рабочие камеры по каналу сообщаются с камерой над диафрагмой КЛСЗ.

При подъеме вверх, магистральная диафрагма снизу воздействует на стержень с 3-я манжетами, закрепленный в её зажим сверху. Стержень, перемещаясь вверх, отсекает камеру дополнительной разрядки от атмосферы, и его средняя и нижняя манжеты сообщают КДР с тормозной магистралью. При этом происходит дополнительная разрядка ТМ в КДР и магистральная диафрагма прогибается вверх еще выше до упора в корпус и скорость срабатывания ВР на тормоз, увеличивается. В свою очередь, стержень с манжетами, воздействует на режимный шток снизу, который так же перемещаясь вверх, вместе с большой и малой режимными пружинами и режимным поршнем воздействует на режимную диафрагму снизу, и она прогибается вверх, преодолевая усилие своей нагрузочной пружины. Следует заметить, что при подъеме вверх режимные пружины не сжимаются, а при повышении давления сжатого воздуха в тормозной камере, они сжимаясь усилием режимной диафрагмы дают ей возможность частично прогнуться вниз. При подъеме режимной диафрагмы вверх, закрывается атмосферный клапан, разобщая тормозную камеру и тормозные цилиндры от атмосферы. Закрываясь, атмосферный клапан воздействует на свое подвижное седло – нижний торец полой трубки с питательным клапаном. Полая трубка под воздействием режимной диафрагмы (атмосферного клапана) снизу, перемещается вверх, преодолевая усилие возвратной пружины питательного клапана. Питательный клапан открывается, сообщая напорную магистраль с тормозной камерой и тормозными цилиндрами по каналам ТЦ и ОТЦ. Процесс наполнения воздухом будет продолжаться до тех пор, пока давление сжатого воздуха в тормозной камере (а следовательно и в тормозных цилиндрах) складываясь с усилием нагрузочной пружины режимной диафрагмы не преодолеет усилие режимных пружин (через режимный поршень)на режимную диафрагму снизу. Как только это произойдет, режимная диафрагма сделает частичный ход вниз. При этом питательный клапан усилием возвратной пружины закроется. Атмосферный клапан останется закрытым. Наступит положение полного баланса сил – «перекрыша», с фиксированным, максимально возможным давлением в тормозных цилиндрах (см. таблицу), которое зависит от регулировки режимных пружин относительно площади режимной диафрагмы.
