Прозвонка кабелей

Для правильного подключения кабелей к контактам электрических машин, приборов и аппаратов проводят их прозвонку.

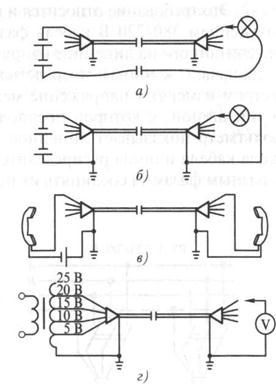

Простейшая прозвонка выполняется с помощью лампы и батарейки, т.е. жилы одного конца кабеля произвольно маркируют и к первой из них подключают провод от батарейки. Затем присоединяют к лампе проводник и им поочередно касаются жил на другом конце кабеля. Если при касании лампа загорается, значит это жила, к которой присоединен провод от батарейки.

Если концы длинного отрезка кабеля находятся в разных помещениях здания или в разных зданиях, применяется наиболее универсальный способ прозвонки с помощью двух телефонных трубок. Для этого телефонные и микрофонные капсюли в трубках соединяют последовательно, и в эту цепь включают сухой элемент или

аккумулятор с напряжением 1-2 В.

На одном конце кабеля монтер присоединяет один проводник трубки к оболочке кабеля, а другой – к любой из его жил. На другом конце кабеля второй рабочий присоединяет один проводник трубки к оболочке кабеля, а другой — поочередно к его жилам. Если в трубке слышится щелчок и монтеры слышат друг друга, значит проводники трубки присоединены к одной жиле кабеля.
