Доставка, раскатка и укладка кабелей в траншее

Рытье траншеи.

Прокладка кабельной линии в траншее.

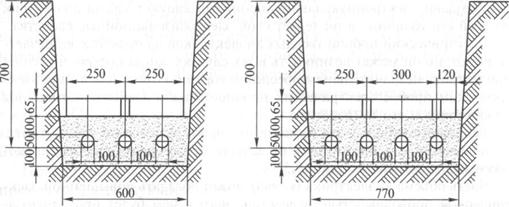

Траншеи для прокладки кабелей отрывают глубиной не менее 0,7 м, а размеры их по дну зависят от числа прокладываемых кабелей.

В местах, где будут располагаться кабельные соединительные муфты, траншею расширяют, образуя котлован (для одной муфты 2,5 м длиной и 1,5 м шириной плюс 0,4 м для каждой последующей муфты).

На дно траншеи насыпают слой песка (подушку) толщиной 100 мм.

Выгружать барабан с кабелем надо осторожно, чтобы не повредить кабель и не травмировать работающих.

Категорически запрещается сбрасывать барабаны с кабелем с автомашин или кабельных транспортеров.

Кабель выгружают на максимально близком расстоянии от места раскатки, но так, чтобы он не мешал движению рабочих и не мог упасть в траншею.

Во избежание резких сильных перегибаний кабель сматывают с барабана сверху, а не снизу.

Кабель укладывают в траншее волнообразно (змейкой), чтобы создать некоторый запас его по длине, необходимый для компенсации растягивающих усилий, которые могут возникнуть вследствие осадки грунта или температурных изменений.

Запас кабеля должен составлять 1...3 % от его общей длины.

Создавать запас кабеля в виде кольцеобразно уложенных витков запрещается, поскольку в процессе эксплуатации они будут перегреваться, и кабель после непродолжительной работы выйдет из строя.

Кабели с нормальной и обедненно-пропитанной бумажной, а также с поливинилхлоридной изоляцией разрешается прокладывать только при температуре окружающей среды выше нуля.

При температуре ниже нуля прокладываемый кабель должен быть прогрет в отапливаемом помещении или электрическим током от специального трансформатора.

Быстро прогреть кабель можно трехфазным током от присоединяемого к сети 220 или 380 В специального трехфазного трансформатора мощностью 20 кВ, вторичная обмотка которого имеет 10 ступеней напряжения (от 7 до 98 В). Такой прогрев кабелей проводится при постоянном контроле температуры токопроводящих жил, чтобы не допустить увеличения ее выше 40 °С.

Прогретый кабель должен быть проложен в траншее в течение 60 мин – при температуре окружающего воздуха от 0 до -10 °С; в течение 40 мин – при температуре от -11 до -19 °С; в течение 30 мин – при температуре -20 °С и ниже.

Следует учитывать, что температура жил кабеля, рассчитанного на напряжение 1 кВ, выше показываемой термометром температуры оболочки в среднем на 10 °С.
