Разработка грунта в траншее

Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода или футляра. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов допускается не менее 0,6 м.

При прокладке межпоселковых полиэтиленовых газопроводов давлением свыше 0,6 до 1,2 МПа включительно должны применяться трубы и соединительные детали из полиэтилена ПЭ 100. При этом глубина прокладки газопроводов должна быть не менее 1,0 м, а при прокладке газопроводов на пахотных и орошаемых землях глубина прокладки должна быть не менее 1,2 м до верха трубы. Прокладка полиэтиленовых газопроводов с давлением свыше 0,6 МПа с применением труб из ПЭ 80 разрешается при условии увеличения глубины прокладки не менее чем на 0,1 м.

Для строительства газопроводов давлением свыше 0,6 МПа могут применяться армированные полиэтиленовые трубы и соединительные детали. При этом глубина прокладки должна быть не менее 1,0 м до верха трубы, а при прокладке газопроводов на пахотных и орошаемых землях глубина заложения должна быть не менее 1,2 м до верха трубы.

Допускается прокладка полиэтиленовых газопроводов из ПЭ 100 давлением свыше 0,6 до 1,2 МПа включительно в поселении при входе в промузел (промзону), а также в незастроенной части поселения, если это не противоречит схемам размещения объектов капитального строительства, предусмотренным генеральным планом поселения.

Газопроводы на подводных переходах следует прокладывать с заглублением в дно пересекаемых водных преград. При необходимости по результатам расчетов на всплытие производят балластировку трубопровода. Отметка верха газопровода (балласта, футеровки) должна быть не менее чем на 0,5 м, а на переходах через судоходные и сплавные водные преграды — на 1,0 м ниже прогнозируемого на срок 25 лет профиля дна.

При прокладке газопровода методом наклонно-направленного бурения отметка должна находиться не менее чем на 2,0 м ниже прогнозируемого профиля дна. При пересечении несудоходных водных преград допускается прокладывать подводные газопроводы, изготовленные из труб с балластным покрытием в защитной оболочке заводского изготовления, без заглубления в дно, при условии подтверждения их пригодности для указанных целей в установленном порядке.

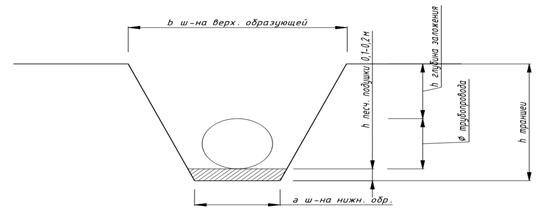

Рисунок 3- Профиль траншеи

Ширина траншеи понизу, :

, где d - диаметр трубы трубопровода, м.

При откосе траншей 1:0,5 и круче минимальную ширину траншеи можно принимать:

а) при соединении труб сваркой:

- для газопроводов диаметром до 0,7 м — D + 0,3 м, но не менее 0,7 м; диаметром св. 0,7 м — 1,5 D;

- при разработке траншеи экскаваторами непрерывного действия для газопроводов диаметром до 219 мм — D + 0,2 м;

- при укладке отдельными трубами для диаметров до 0,5 м — D + 0,5 м; от 0,5 до 1,2 м (включительно) — D + 0,8 м;

- на участках, балластируемых железобетонными грузами или анкерами, — 2,2 D;

- на участках, перегружаемых неткаными синтетическими материалами или геотекстильными материалами, — 1,5 D;

б) при соединении одиночных труб муфтами или фланцами:

- для газопроводов диаметром до 0,5 м — D + 0,8 м;

- то же, от 0,5 м до 1,2 м — D + 1,2 м.

При откосах положе 1:0,5 минимальная ширина траншеи принимается D + 0,5 м для укладки отдельными трубами и D + 0,3 м — для укладки плетями.

На участках кривых вставок ширина траншеи принимается не менее двукратной ширины траншеи на прямолинейных участках.

Если ширина ковша одноковшового экскаватора превышает приведенные ранее размеры, то ширина траншеи принимается:

- в песках и супесях — К + 0,15 м;

- в глинистых грунтах — К + 0,4 м;

- в скальных (разрыхленных) и мерзлых грунтах — К + 0,4 м,

где К— ширина ковша по режущим кромкам.

При разработке траншеи траншейными экскаваторами (роторным, цепным, фрезерным) ее ширина принимается равной ширине копания.

При бестраншейном трубозаглублении (длинномерных труб малых диаметров) ширина щели принимается равной ширине рабочего органа (щелереза).

Траншея и котлованы должны разрабатываться с откосами. Траншеи с вертикальными стенками без крепления разрешается разрабатывать в мерзлых и в грунтах естественной влажности с ненарушенной структурой при отсутствии грунтовых вод на следующую глубину, м:

- в насыпных песчаных и гравелистых грунтах — не более 1;

- в супесях — не более 1,25;

- в суглинках и глинах — не более 1,5.

Ширина траншей по постели при траншейной прокладке должна быть не менее: +200 мм для труб диаметром до 110 мм включительно, +300 мм для труб диаметром более 110 мм.

Допускается уменьшение ширины траншеи (устройство узких траншей) или канала (при бестраншейной прокладке) вплоть до диаметра укладываемой трубы при условии, что температура поверхности трубы при укладке не выше плюс 20 °С, а также исключения возможности повреждения ее поверхности

Ширина траншеи поверху,
