Действие крана при перекрыше без питания - в III положении ручки

Отпуск вторым положением ручки крана.

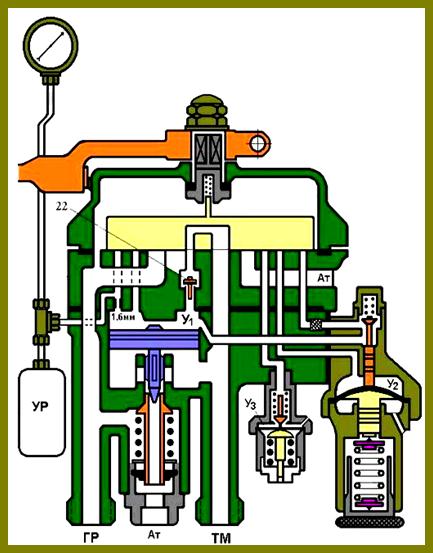

Во втором положении ручки крана машиниста золотник сообщает камеру У₂ редуктора с уравнительным резервуаром. Если поставить ручку крана во второе положение после торможения, то в камере У₂ установится давление ниже зарядного, т.е. тормозное. На металлическую диафрагму 28 снизу будет давить пружина 31 с усилием, соответствующим зарядному давлению, поэтому диафрагма 28 прогнется вверх и откроет питательный клапан 25. Воздух из ГР по вертикальному каналу золотника, через фильтр 21, открытый клапан 15 широким каналом поступает в камеру над уравнительным поршнем У₁, а уходит из нее по узкому каналу диаметром 1,6 мм в ЗР и камеру У₂. В камере У₁ создается повышенное давление. Этим давлением уравнительный поршень сдвинется вниз и своим хвостовиком полностью откроет впускной клапан 16, который пропустит в тормозную магистраль воздух давлением, равным давлению над уравнительным поршнем. Давление в УР и камере У₂ постепенно увеличивается, поэтому диафрагма выпрямляется, а питательный клапан 25 прижимается к седлу.

С момента, когда давление в камере У₁ над уравнительным поршнем выравнивается с давлением в УР, т.е. становится зарядным, воздух из ГР будет проходить в ТМ по впускному клапану только зарядным давлением.

Золотник сообщает камеру над уравнительным поршнем с тормозной магистралью через обратный клапан 22. Давление в тормозной магистрали понижается быстрее, чем в уравнительном резервуаре, поэтому воздух уравнительного объема поднимает обратный клапан н перетекает в ТМ Давление воздуха на уравнительный поршень 11 сверху и снизу выравнивается, впускной и выпускной клапаны остаются закрытыми.
