Автоматическое поддержание зарядного давления в тормозной магистрали

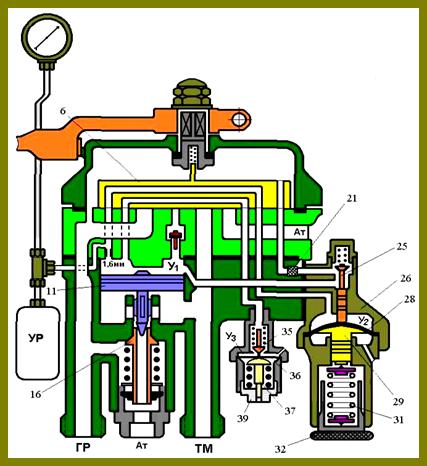

Рис.4.4. Действие крана при поездном положении ручки.

Автоматическая ликвидация сверхзарядного давления (Рис. 4.4).

Уравнительный резервуар УР и камера над уравнительным поршнем У₁, сообщается золотником с камерой У₂, над металлической диафрагмой 28 редуктора и камерой над возбудительным клапаном 35 стабилизатора. Усилием пружины 39 диафрагма 36 прогибается вверх и открывает возбудительный клапан 35. Воздух уравнительного резервуара проходит в камеру У₃ над диафрагмой 36 и по калиброванному отверстию диаметром 0,45 ммвыходит в атмосферу. Давление воздуха в камере У₃ поддерживается постоянным соответственно усилию пружины 39. Так как истечение воздуха из уравнительного объема в атмосферу происходит все время при постоянном давлении в камере У₃, то стабилизатор обеспечивает постоянный темп ликвидации сверхзарядного давления из уравнительного объема.

Уравнительный поршень 11, находящийся под давлением воздуха УР и тормозной магистрали, поднимается вверх и открывает выпускной клапан, по которому воздух из ТМ уходит атмосферу. Темп ликвидации сверхзарядного давления из тормозной магистрали не зависит от наличия и величины утечки из нее. Уравнительный резервуар УР и камера над уравнительным поршнем У₁, сообщается золотником с камерой У₂, над металлической диафрагмой 28 редуктора и камерой над возбудительным клапаном 35 стабилизатора. Усилием пружины 39 диафрагма 36 прогибается вверх и открывает возбудительный клапан 35. Воздух уравнительного резервуара проходит в камеру У₃ над диафрагмой 36 и по калиброванному отверстию диаметром 0,45 ммвыходит в атмосферу. Давление воздуха в камере У₃ поддерживается постоянным соответственно усилию пружины 39. Так как истечение воздуха из уравнительного объема в атмосферу происходит все время при постоянном давлении в камере У₃, то стабилизатор обеспечивает постоянный темп ликвидации сверхзарядного давления из уравнительного объема. Уравнительный поршень 11, находящийся под давлением воздуха УР и тормозной магистрали, поднимается вверх и открывает выпускной клапан, по которому воздух из ТМ уходит атмосферу. Темп ликвидации сверхзарядного давления из тормозной магистрали не зависит от наличия и величины утечки из нее.

Когда давление в уравнительном резервуаре и камере У₁, над уравнительным поршнем понизится до зарядного, то несмотря на продолжающееся истечение воздуха в атмосферу через отверстие диаметром 0,45 мм, редуктор будет поддерживать в уравнительном объеме нормальное зарядное давление, величина которого установлена пружиной 31.

Снижение давления воздуха в УР ниже зарядного вызовет снижение давления в камере У₂, над металлической диафрагмой 28 редуктора. Усилием пружины 31 диафрагма 28 прогибается вверх и поднимает питательный клапан 25. Воздух из главного резервуара через вертикальный канал в золотнике 6. фильтр 21 и открытый питательный клапан 25 поступает в камеру У₁ над уравнительным поршнем 11. Из камеры У₁, по калиброванному отверстию диаметром 1,6 мм воздух проходит в УР и камеру У₂.

Когда давление воздуха и пружины 31 на диафрагму 28 выравнивается, она займет горизонтальное положение и питательный клапан 15 будет прижат к седлу пружиной.

Если в результате утечек упадет давление в тормозной магистрали, то уравнительный поршень под давлением воздуха уравнительного объема опускается вниз, отжимает от седла впускной клапан 16 и воздух из ГР будет проходить в ТМ. Когда давление в ТМ достигнет зарядного уровня (станет равно давлению в камере У₁), пружина поднимет уравнительный поршень и закроет впускной клапан. Питание утечек ТМ прекратится.
